Питання по дроселя для зварювального трансформатора
Привіт шановні майстри.
маю зварювальний апарат
Підключення до мережі - 220 \ 380 В - 50 Гц
Струм зварювання - 40-180 А
Споживана потужність - 1,1 кВт
Максимальна потужність - 7.7 кВт
Напруга контуру - 48 В
Діаметр електрода - 2,0-4,0 мм
Подумав і вирішив зробити до нього випрямляч, вичитав що якщо все робити правильно, можна домогтися мінімальної просадки в мережі, сусідам думаю не дуже подобається коли напруга стрибає.
вообщем придбав діоди В200 і якийсь дросель заводського виконання.
я в цих справах чайник, тому звертаюся до досвідченим людям за підказкою, що й до чого, куди де і коли.

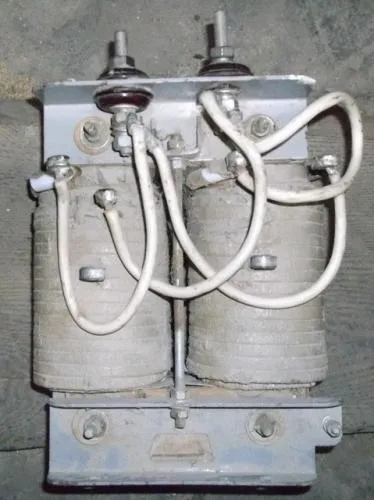

ось сам дросеель
обмотка: мідна жила 8х4.
16 витків, два шари, дві котушки разом 64 витка на двох котушках.
Скажіть будь ласка до яких кінців на дроселі мені потрібно підключати Плюс або Мінус від діодного моста?
що ще необхідно докупити і змонтувати для повного комплекту?
Привіт шановні майстри.
маю зварювальний апарат
Підключення до мережі - 220 \ 380 В - 50 Гц
Струм зварювання - 40-180 А
Споживана потужність - 1,1 кВт
Максимальна потужність - 7.7 кВт
Напруга контуру - 48 В
Діаметр електрода - 2,0-4,0 мм
Подумав і вирішив зробити до нього випрямляч, вичитав що якщо все робити правильно, можна домогтися мінімальної просадки в мережі, сусідам думаю не дуже подобається коли напруга стрибає.
вообщем придбав діоди В200 і якийсь дросель заводського виконання.
я в цих справах чайник, тому звертаюся до досвідченим людям за підказкою, що й до чого, куди де і коли.
ось сам дросеель
обмотка: мідна жила 8х4.
16 витків, два шари, дві котушки разом 64 витка на двох котушках.
Скажіть будь ласка до яких кінців на дроселі мені потрібно підключати Плюс або Мінус від діодного моста?
що ще необхідно докупити і змонтувати для повного комплекту?
Тему зрозумів так маленько якщо що то поправити, у вас трансформаторний сварочник, ви хочете отримати постоянку,
якщо я все правильно зрозумів, і уникнути осідання напруги через сусідів.

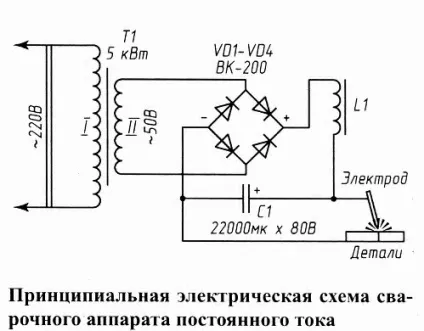

отримати постоянку просто:
1 зварювальний трансформатор (СТ) - на його вхід 220/380 блок конденсаторів 100 - 200 мкФ (перерва) перший блок
2 на виході з СТ блок конденсаторів 50-100 мкФ (перерва) другий блок
3 після другого блоку діодний міст з 4 діодів на 200 Ампер з радіаторами
4 після діодного моста - блок конденсаторів. третій блок (постоянка. кондери електролітичні) 30000 - 100000 мкФ (сприяють дуже хорошому запалювання дуги і стабілізації)
5 після третього блоку кондери - один і контактів йде прямо на держак.
6 інший контакт йде на ваш дросель і проходить через всі 64 витка, так як на дроселі 2 котушки, і на фото не сильно розгледиш, дивіться що б котушки не працювали проти один одного.
7 і з ваших 64 витків він йде на масу.
8 спробуйте встановити дросель точно так же в проміжок. між другим блоком кондери і доданими мостом, на один з проводів. різниця є, ви її відчуєте. а там як сподобатися.
не знаю зрозумієте чи ні, напишіть намалюю схему.
Віктор 69, Якщо застосувати Вашу конструкцію просадки мережі не буде? А індуктивність дроселя як підбираєте, ніж міряєте?
У мене така ж проблема була, сам мотав сварочник 220/15/30/45/60 на 60 вольтах електрод 5 мм різав, вулиця на колінах, по напрузі стояла, перемотав на 380/30, погшешность в мережу всього 4 вольта, сусіди не знали що я варю, для запалювання дуги хорошого грав ємністю кондери, потужність сварочніка не заміряв приладами, але електрод четвірка до кінця не догорав 1/3 третину отпадивала від держака в розпеченому стані, стоїть без діла правда важить 40 кг (обмотки + корпус + 12 літрів трансформаторного масла для охолодження 2 години різанні без проблем), приїжджай забирай даром віддам.
Віктор 69, Якщо застосувати Вашу конструкцію просадки мережі не буде? А індуктивність дроселя як підбираєте, ніж міряєте?
я практик, індуктивність і всі параметри взагалі не розраховую, сварочніка мотав на круглих тероідах, втрат самий мінімум, якщо круглий тероід то перетин від 35-50 см.кв. апарат буде буть здоровий, якщо брати П - подібний, або Ш-подібний відразу перетин на 2 множте (вага збільшується). первинка мотається проста поки на холостому ходу 0,2-0,4 Ампера кліщі (струмові) не покажуть, зверху через ізоляцію вторинку, 15 вольт вихід для запуску машини взимку, 25 вольт вихід, 35 вольт вихід, ну і так до 60. силу струму при зварюванні напругою міняєш. можна спіраллю або баластніком як хочеться.
спасибі шановні майстри, в принципі все зрозуміло.
кондерів потрібно значить купу.
Спасибі ще раз всім.
є правда парочку питань.
1.кондери на вхід потрібні вище 380В?
2. всі інші після трансу вже вище 60В, так як напруга всього на виході з заявленим характеристикам 48, ладно 50, ну а з запасом можна і 60В?
чи правильно я зрозумів?
емае Конденсатор електролітичний на 100000мкф ціна 11000рублей.
