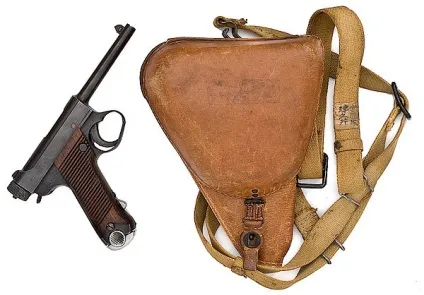

Пістолет Намбу тип 14 (Намбу Тайсе 14)

В даний період настала кульмінація в розробці і виробництві японського особистої зброї, коли минуло вже кілька десятків років модернізації та розвитку промисловості в «Країні сонця, що сходить». Для стрільби використовуються японські пістолетні патрони 8 × 22mm Nambu. Основними нововведеннями є додавання другої поворотної пружини, установка прапорця запобіжника в лівій частині ствольної коробки, заміна секторного прицілу на нерегульованих цілик і видалення автоматичного запобіжника, що розміщувався в передній поверхні рукоятки під спусковий скобою.
Автоматика працює за схемою використання віддачі при короткому ході стовбура. Замикання здійснюється за допомогою бойової личинки, розміщуються під стовбуром і хитається у вертикальній площині, яка взаємодіє з рамкою. Рамка складається з двох рознімних частин - підстави і спусковий скоби. Затвор знаходиться всередині рухомого ствольної коробки. На рамці кріпиться ствольна коробка зі стволом. Коли затвор знаходиться в крайньому передньому положенні зі ствольної коробки ззаду виступає тільки сполучна гайка з рискою, за допомогою якої стрілок відводить затвор назад для досилання патрона з магазина в патронник при заряджанні. У конструкції присутні дві поворотні пружини, розташовані симетрично по обидва боки затвора, замість однієї, як у пістолетів Тип А. Ударно-спусковий механізм ударникового типу, одинарної дії. Бойова пружина розміщується всередині ударника. Конструкцією пістолета не передбачена затримка затвора.

Функцію зупинки затвора частково виконує подавач, який після витрачення всіх патронів утримує затвор у крайньому задньому положенні, сигналізуючи про те, що зброя розряджена. Під час вилучення магазина затвор закривався. Після чого для заряджання зброї було необхідно вручну дослати патрон в патронник з спорядженого магазину. Пістолет оснащений автоматичним магазинним запобіжником, що блокує УСМ при відсутності магазину в рукоятці. Запобіжник прапорця розміщений на лівій стороні рами, над спусковим гачком. У включеному стані запобіжник блокує спусковий гачок і ствольну коробку з затвором.
Засувка магазину розташована біля основи спусковий скоби. У доповненні до неї є пластинчаста пружина в передній частині рукоятки, введена в конструкцію зброї в 1940 році, працює в якості підстраховки на випадок мимовільного від'єднання магазину. Ця пружина була введена через випадків випадання магазинів під час стрілянини у ранніх зразків. Коробчатий однорядний магазин ємністю 8 патронів має подавач з полегшує спорядження кнопкою, циліндричну пружину і велику кришку з бічними упорами під пальці. Прицільні пристосування складаються з нерегульованого цілика, виконаного як частина ствольної коробки, і мушки, що кріпиться в пазі типу «ластівчин хвіст» з можливістю введення бічних поправок. В результаті досвіду бойового застосування, отриманого в ході бойових дій в Маньчжурії, в 1940 році була проведена модернізація. Для стрільби при низьких температурах другий варіант отримав більш широку і довгу спускову скобу. Тепер стала можливою стрілянина в товстих зимових рукавичках. У 1942 році був зроблений більш коротким ударник з метою зменшити кількість осічок зброї. Крім того була змінена форма перетину його стержня.

Японський танкіст веде вогонь з пістолета Намбу Тип 14

Пістолет мав кількома перевагами, такими як слабка віддача і малий подброс при пострілі через низький розташування центральної осі стовбура і використання досить слабких патронів, невелике зусилля і довжина ходу спускового гачка, досить хороша точність стрільби. Однак Type 14 мав і ряд істотних недоліків. Виробництво, при малих його обсягах, все ще залишалося досить дорогим, а постачання було регулярним. Як і раніше використовувалася низькоякісна сталь. Важіль прапорця запобіжника, розміщеного в передній частині рами, розташовувався занадто далеко від великого пальця утримує зброю руки стрілка, а хід самого важеля був вельми довгим. В результаті для вимикання запобіжника потрібно задіяти ліву руку. Кут нахилу рукоятки досить великий, але менше, ніж у німецьких парабелум, а зручність утримання при цьому досить посереднє.

Головними недоліками пістолета були низька надійність роботи у важких умовах експлуатації через малу масу затвора і невеликій енергії його відкоту, а так само слабкий 8-мм патрон, який володів ні достатнім пробивним, ні, тим більше, що зупиняє дію кулі. Nambu Type 14 випускався з 1925 по 1945 рр. На початку Другої Світової війни обсяги виробництва були швидко збільшені, однак незважаючи на істотне підвищення технологічності в порівнянні з Тип А, пістолет Тип 14 залишався складним і дорогим у виробництві. Довоєнні Тип 14 мали досить високу якість виготовлення і обробки поверхонь, тоді як виготовлені у воєнний час, особливо в кінці війни, відрізняються значно більш гіршою якістю, що обумовлено нарощуванням темпів виробництва.

Крім збройних сил Японії, пістолети Намбу Тип 14 в невеликих обсягах поставлялися армії Таїланду, в якості трофеїв використовувалися повстанцями і озброєними силами Філіппін, Таїланду, Китаю, індонезійськими і малайськими повстанцями. Після війни Намбу Тип 14 перебував на озброєнні японської поліції до 1961 року, коли був замінений револьвером New Nambu 60, копіюють конструкцію компактних моделей Smith Wesson. Всього було випущено близько 400000 пістолетів Тип 14. У 1949 році конструктор зброї і підприємець Білл Рюгер придбав два трофейних пістолета Намбу Тип 14, привезені в США морськими піхотинцями після війни, згодом взявши їх конструкцію за основу при проектуванні свого самозарядного пістолета Standard калібру .22 LR , який став першим із сімейства малокаліберних пістолетів компанії Sturm, Ruger Co. Inc. і є одними з кращих самозарядних пістолетів даного калібру.

Морська піхота Імператорського флоту Японії. Двоє бійців на цьому фото з пістолетами Намбу Тип 14, Японо-китайська війна 1937-1945 рр.

Калібр: 8 × 22mm Nambu
Довжина зброї: 229 мм
Довжина стовбура: 121 мм
Висота зброї: 145 мм
Ширина зброї: 25 мм
Маса без патронів: 890 р
Ємність магазина: 8 патронів
