Як працює чиллер

Принцип роботи чилера багато в чому збігається з механізмом стандартного кондиціонера. У двох агрегатах задіяний парокомпресійний холодильний цикл, який і забезпечує охолодження рідких речовин. Всі холодильні машини схожі за своєю будовою, відрізняється тільки модель і спосіб охолодження.

пристрій чилера

Агрегати, що виробляють холод, мають у своїй будові наступні елементи:

конденсатор;
компресорна установка;
Спеціальний теплообмінник фреон-вода;
випарник.

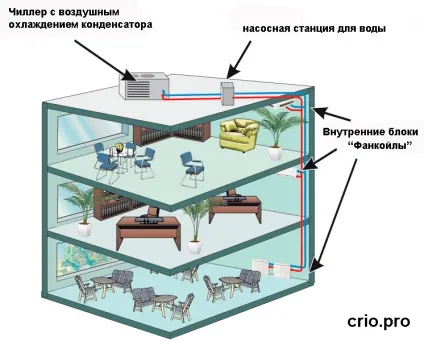

На відміну від кондиціонера або холодильника, чиллер охолоджує не повітря, а речовини, які призначені для перенесення холоду, наприклад, вода або гліколевий розчин. А вже охолоджені рідини переносяться по трубах до того місця, де потрібно холод.

Принцип роботи чиллера для чайників

Наприклад, в кондиціонері циркулює фреон. Охолоджений газ проходить через радіатор внутрішнього блоку. Радіатор внутрішнього блоку обдувається повітрям. В результаті повітря охолоджується, а фреон нагрівається і несеться в компресор.
У чиллере замість фреону - вода. Холодна вода проходить через радіатор внутрішнього блоку. Радіатор внутрішнього блоку обдувається теплим повітрям з кімнати. Повітря охолоджується, а вода нагрівається і несеться назад в чиллер.

Щоб розібратися в деталях, прочитайте нашу статтю: принцип роботи холодильника.

Теплообмінник чиллера фреон-вода

Теплообмінник для чилера влаштований таким чином, що всередині нього існує два контури:

У першому контурі циркулює фреон;
У другому - рідина (наприклад, вода).

Обидва контури теплообмінника стикаються між собою через металеві стінки, але фреон і вода, природно, між собою не перемішуються. Для більшої ефективності, рух відбувається назустріч один одному.

В теплообміннику фреон-вода відбувається наступне:

Рідкий фреон через ТРВ (терморегулюючий вентиль) потрапляє в свій контур теплообмінника. У процесі він розширюється, в результаті відбувається відбір тепла від стінок, охолоджуючи їх і нагріваючи фреон.
Вода проходить по своєму контуру теплообмінника і її температура падає за рахунок охолоджених стінок, які охолодив фреон.
Далі, фреон несеться в компресор, а холодна вода - за призначенням (для охолодження чого-небудь).
Цикл повторюється.

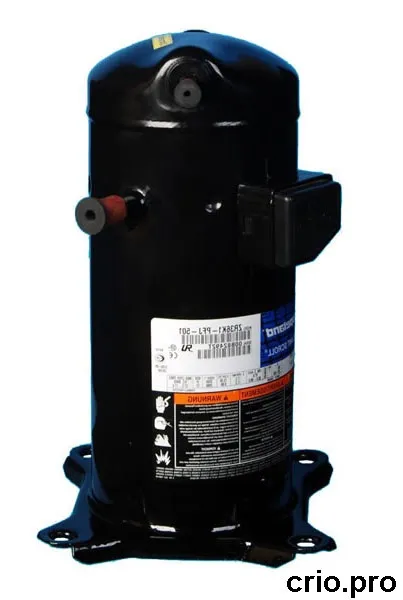

Компресор для чилера

Компресор є головною частиною будь-якої кондиционерной машини, всередині нього активізуються основні процеси агрегату, тому на роботу цього елемента йде значна частина енергії. Компресорна установка націлена на стиск парів діючої речовини приладу (фреону). Після того, як пар перейшов в стислий стан, а тиск всередині агрегату підвищилося, починається процес конденсації.

Сучасні компресори націлені на всебічну економію енергії, вони оснащені інноваційними деталями, які допомагають зберегти енергетичну ефективність і оптимізувати керування приладом. Принцип роботи системи чиллер фанкойл полягає в раціональному витраті енергії, а також мінімізації шуму при роботі агрегату.

Такі сучасні прилади відрізняються:

високою ефективністю;
мінімальним шумовим рівнем;
багатофункціональністю;
компактними розмірів і форм;
універсальністю;
мінімальними вібраційними рухами;
зручністю при використанні.

Принцип роботи чилера фанкойл заснований на використанні мінімальної кількості енергії і максимальної видачу теплових результатів.

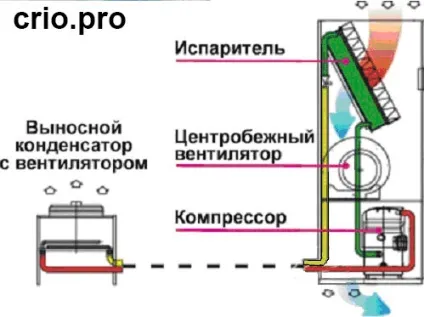

Чиллер без конденсатора

Існують види охолоджувальних приладів, які можна використовувати віддалено від місця знаходження конденсатора. Принцип роботи чиллера без конденсатора заснований на високій мобільності та універсальності. Такі прилади мають елементарне будова і просту схему експлуатації.

Виносної конденсатор чилера може працювати на двох типах вентиляторів:

Завдяки універсальності, зручності і високої ефективності такі апарати використовуються повсюдно для виробничих потреб.

Єдине обмеження - чиллер без конденсатора може бути використаний тільки для охолодження. Задіяти зворотний холодильний цикл для нагріву рідини не вийде.

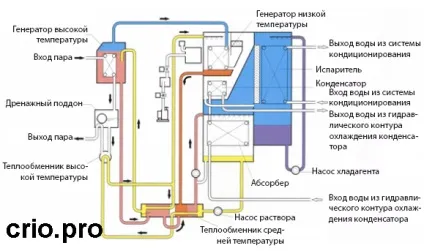

Абсорбційний чиллер фанкойл

Абсорбція прилади відрізняються від стандартних чиллерів будовою і схемою експлуатації. Принцип роботи абсорбційного чиллера грунтується на використанні розчину броміду літію (LiBr), який поглинає випаровування всередині агрегату, переходячи в стан розведеного речовини. Отриманий розчин відправляється в генератор, де нагрівається і випаровується під впливом пара або вихлопних газів. Розчин броміду літію (LiBr) повертається до свого попереднього стану, і направляється до своїх витоків - в абсорбер. Тим часом отриманий пар з води підходить до конденсатору, щоб замкнути циклічний процес і повторити процедуру знову. Апарати на абсорбційної системі охолодження використовуються в виробничих сферах для виконання масштабних робіт.
