Підживлення системи опалення та її складові клапан, насос, автоматика
Розглянемо таке питання як підживлення системи опалення, що це таке, для чого вона потрібна, як правильно монтується вузол підживлення для системи опалення, і як зробити так, щоб цей процес відбувався автоматично.
Для чого потрібна підживлення опалення
Для нормальної роботи опалювальної системи і підтримки робочого тиску обсяг теплоносія повинен бути більш-менш постійним. Однак як би ми не прагнули забезпечити 100% герметичність опалення, витоку в невеликих розмірах все одно присутні. Рідина втрачається у вигляді пари через клапан розповітрювання, будь насос розрахований на те, що деяка кількість води буде просочуватися через сальникове ущільнення, змащуючи його, але при цьому гублячись, існує і невелике просочування через будь-які стики.
Це досить незначні кількості, але з плином часу вони підсумовуються, тим більше для падіння тиску не обов'язкова значний витік. Тому все опалювальні системи забезпечуються лінією для підживлення - періодичного або постійного поповнення теплоносія.
Як правильно монтується лінія підживлення

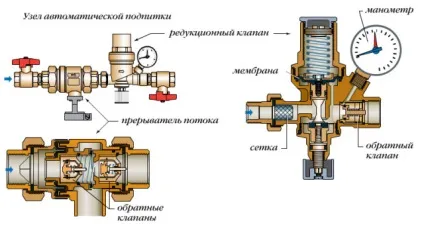

Автоматичний клапан підживлення «ALIMAT» ALMD Watts
Для правильної роботи живить системи при її проектуванні і монтажі необхідно дотримати наступні правила:
- Поповнення системи здійснюється в точці, де найнижчий тиск - перед входом мережевих насосів;
- Для управління процесом, між контуром опалення і живильної лінією обов'язково врізається кран, засувка або керований клапан;
- Якщо мережевий насос створює більше ніж підживлення тиск, то вузол обов'язково включає в себе повисітельний насос;
- Для виключення випадкового догляду води в живильну лінію обов'язково монтується зворотний клапан;
- Для контролю тиску підживлення встановлюються манометри.
управління підживленням
У невеликих опалювальних системах скачки тиску і зменшення обсягу теплоносія компенсується найчастіше мембранними баками. Тому додавати воду можна відносно рідко і, для спрощення конструкції, включають насос і відкривають і закривають лінію підживлення вручну.
При цьому потрібно контролювати тиск системи, щоб воно не піднялося вище допустимого, і не спрацював запобіжний клапан на котлі.
У великих системах опалення бажано облаштування автоматичного підживлення (також, часто вона входить в схему автоматики котла).
Як працює і як влаштувати автоматичну систему підживлення опалення
Алгоритм роботи подібного пристрою гранично простий, він складається з всього лише двох кроків:
- При падінні тиску трохи менше робочого (налаштовується в різних межах від 1 до 10%) відкривається клапан (при необхідності включається насос) і опалення поповнюється теплоносієм;
- При досягненні робочої величини напору клапан і насос вимикаються.
Реалізація подібної схеми досить проста. Це може бути механічний клапан з імпульсною трубкою (так як бажано контролювати тиск на подачі), проте імпульсні трубки прокласти складніше ніж електропроводку, а якщо в лінії живлення є насос, то потрібні додаткові елементи для управління ним. Тому частіше реалізується електрична система, яка досить проста.
На трубопроводі, що подає системи опалення врізається електроконтакний манометр (або інший подібний датчик) з двома контактними групами, відрегульованими на різні тиски. Одна група (налаштована на менше значення) через проміжні реле або прямо через контактор включає виконавчий механізм і насос, друга вимикає. Виконавчим механізмом може бути будь-яка відповідна за параметрами дистанційно керована запірна арматура (електроклапан, засувка або вентиль з серво- або навіть звичайним електромотором), так як час швидкодії в цьому випадку важливо.
Ще слід зауважити - якщо для приготування живильної води використовуються станції хімводоочищення без накопичувальних ємностей (на невеликих котелень), то автоматика повинна давати наказ і на їх запуск.
Якщо у вас є бойлер, підживлення можна організувати таким чином:
