Добрався я нарешті до затертих часом ручки перемикання передач. Лак з пластмасовою її частини вже в деяких місцях почав облазити, а шкіряна частина протерлася до гуми на якій вона була наклеєна. Вирішив трохи її відновити і заодно доопрацювати.
Взагалі, я вже робив таку штуку на Е36, але це було давно і фоток жаль не було збережено :(
Отже: знімаємо ручку нелегким рухом руки на себе, якщо ручка приклеєна - це гірше, можна її покриття але це 100% призведе до її поломки, і тоді її точно доведеться приклеювати.
у мене вона вже була вся склеєна, тому я її не розбирається, а ламав :)
З самої гумової частини знімаємо останки шкіри і обтягуємо шматочком дермантина або шкіри. Найлегше - з шматочка дермантина зняти тканинну основу, якщо це можливо, тоді дермонтін тягнеться як сопля.
По краях пріклееваем дермонтін циано-акриловим клеєм (простий суперклей в 3х грамовий тюбику) і обрізаємо зайве. Ця частина готова.
Беремо циферблат, і тоненьким ножечком зскрібає фарбу в поглибленнях цифер і схеми перемикання. Щоб ручка не висвітлювала весь стелю і щоб цифри знову стали срібними, пріклееваем шматочок срібною плівки (в даному випадку ОРАКАЛ 641 090). В пластмасовій деталі оздоблення випилюємо дірку, щоб світло проходило до всіх цифр. Потім її або облеіваем, або фарбуємо, або взагалі залишаємо так, якщо стан дозволяє.
Далі найцікавіше, у мене внутрішня пластмассіна була зламана навпіл, так що я зробив так: викрутив гвинтик і засвердлити це місце свердлом на 12 майже наскрізь, залишивши 5 мм, 6 залишилися ребер жорсткості виламав кусачками.
З іншого боку висвердлив поглиблення для діода свердлом на 8 - 2 мм в глибину. Потім розширив залишилися 3 мм свердлом на 5 і вставив 5мм діод. Резистор використовував приблизно 550 Ом. Якщо ручка не зламана навпіл, то щоб вставити діод доведеться бирезать з одного боку дірку, бажано зліва, тому що там найменша навантаження при перемиканні.
Збираємо все, склеюємо, встановлюємо і підключаємо.

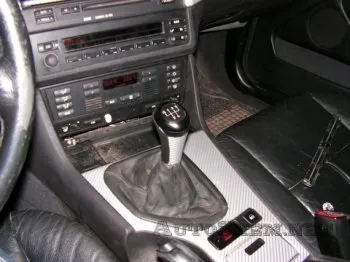

Насолоджуємося отриманим результатом :)
До речі, саме зручне - це живити її від підсвічування прикурювача.
Дві помаранчеві точки між 2 і 4 - це відблиски від оригінальних помаранчевих діодів в потлкі.
