Як то думав що можна зробити зі старого процесора Pentium 120, поширив по інтернету бачив пару ідей зробити підставку під чашку з підігрівом або брелоки (більше ні в кого розумних думок не було). Загалом вирішив зробити підставку під кави, складність була тільки одна, це розібратися з висновками на процесорі (куди що з'єднати).

І так приступимо, береться процесор я копирсався тільки з процесорами socket 7 в основному пентіум так як у них відмінна поверхню для підставки (але гріються вони не сильно).

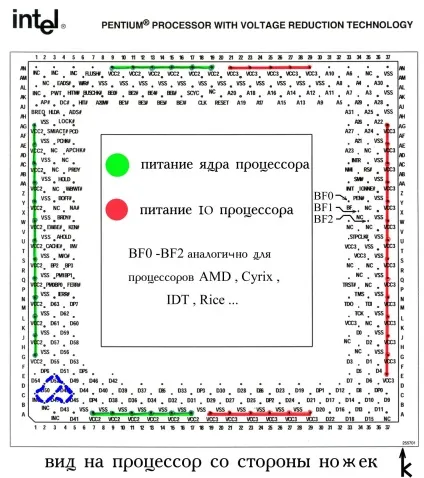

На зображенні видно які ніжки треба з'єднати на процесорі разом,

поясню, всі контакти які позначені червоним і зеленим кольором з'єднуються разом а все сині окремо, + і - не важливо все одно процесор буде нагріватися рівномірно, а ось якщо ви з'єднаєте тільки частина зелених або червоних контактів то грітися буде не весь процесор.

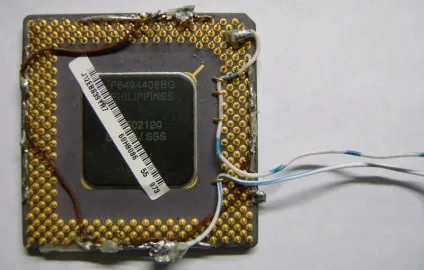

Це моя перша робота, і паяльник безглуздий і припій якийсь Гавен, але не суть, не дивлячись на жахливу пайку з замиканням не потрібних ніжок це конструкція все одно працездатна, але деякі частини процесора гріються сильніше, так як запаяні вони послідовно, тобто до останнього ряду контактів енергії доходить мало.

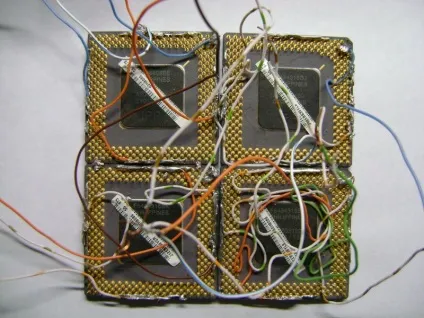

потім зробив по іншому

це конструкція ще страшніше але головне мені все зрозуміло.

простіший спосіб

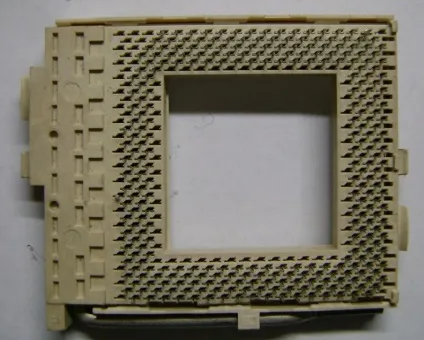

це сокет випаяний з мамки шляхом акуратного розташування материнської плати на газову плиту сантиметрів на 10 від вогню, в загальному смороду було не мало але результат того вартий.

вся радість полягає в тому що якщо від ваших експериментів процесор помре то можна акуратно поставити інший.

Мої обігрівачі працюють на частоті 120 МГц їм потрібно харчування 3,3 вольта, коли я підключив один такий процесор до usb кабелю підключеного до комп'ютера процесор нагрівся просто шикарно але радів я не довго через пів години він помер остаточно.

Коротше від usb харчуватися краще через резистор. або живити від окремого блоку живлення наприклад від комп'ютерного там якраз є висновки по 3,3 вольта.

що написано у висновках я цього сам уже не робив так як придбав кавоварку з підтримкою потрібної температури хоч весь день.

ps: При підключенню до проца до usb через резистор проблем не буде, а от якщо кілька Проців підчепити то можуть бути проблеми так як ці порти не розраховані на високу енерго споживання, краще підключати безпосередньо до БП.

Додано багато днів по тому

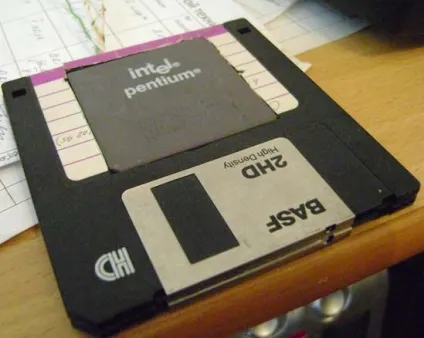

Під зібрався з силами і в ставив процесор в склеєну дискету, по товщині чудово підійшло, звичайно не сильно красиво і вийшло досить одноразова так як процесор і дискети проклеєні клеєм. Але зате працює. Якщо поставити на цей апарат холодну кухоль, то за пару годин вона буде тепла (залежить від ємності).
