Підсилювач електретного мікрофона

ПІДСИЛЮВАЧ електретний мікрофон

Схема підсилювача для електретного мікрофона

Варіант схеми підсилювача для динамічного мікрофона

Схема відрізняється своєю супер-простотою і мега-повторюваністю, в схемі два резистора (R1, 2), два конденсатора (C2, 3), 3,5 (J1), один електретний мікрофон і транзистор. Конденсатор С3 працює як фільтр мікрофона. Ємністю С2 на нехтувати, тобто не треба ставити ні більше, ні менше від номіналу, зазначеного в схемі, інакше це спричинить за собою купу перешкод. Транзистор Т1 ставимо вітчизняний КТ3102. Для зменшення розмірів пристрою, використовував SMD транзистор з маркуванням «1Ks». Якщо ти взагалі незнаешь як паяти - вперед на форум.

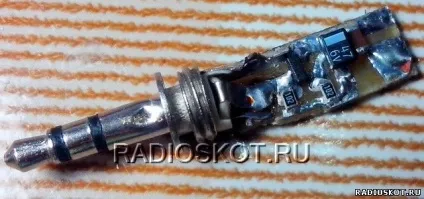

При заміні Т1 особливих змін в якості не було. Всі інші деталі теж в SMD корпусах, в тому числі і конденсатор С3. Вся плата вийшла досить-таки маленька, правда можна зробити її ще менше, використовуючи технологію виготовлення друкованих плат ЛУТ. Але обійшовся і простим полумілліметрового перманентним маркером. Витравив плату в хлорному залозі за 5 хвилин. Вийшла ось така плата підсилювача мікрофона, яка кріпиться до штекера 3,5.

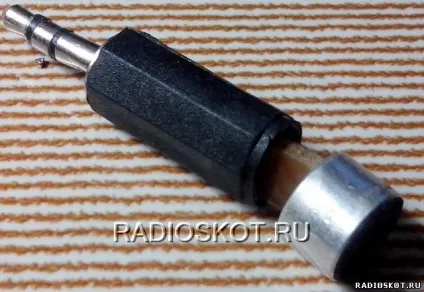

Все це непогано поміщається всередину кожуха від електричної розетки. Якщо теж будете так робити, то раджу робити плату якомога менше, так як у мене вона деформувала кожух і поміняла його форму. Плату бажано промити розчинником або ацетоном. У підсумку вийшло таке корисний пристрій, з хорошою чутливістю:
