Підпірна стінка на ділянці з ухилом фото, види і конструкції, пристрій
Організувати підпірну стінку на ділянці можна своїми руками.
Це спеціальне зміцнення, яке будують на ділянці з ухилом для захисту від обсипається грунту.
Зі статті ви дізнаєтеся, коли доводиться будувати підпірні стінки в саду, які бувають види підпірних стінок, як зробити підпірну стінку своїми руками.
Ви зможете подивитися, як виглядають підпірні стінки на фото, і вибрати привабливу конструкцію на свій смак.
Призначення і зовнішнє оформлення
Підпірна стінка на ділянці потрібна, якщо земельний наділ розташований в горбистій місцевості або на крутому березі водойми. Ці споруди будують з різних будматеріалів.
Краще, якщо підпірна стінка вписується в інше оформлення ділянки і гармонує обрисами і кольором з будівлею і зовнішнім парканом.
При підборі будматеріалу для підпірної стінки доводиться враховувати архітектуру будинку і оформлення прилеглих до будівлі земельних володінь.
Підпірна стінка необов'язково повинна виглядати як масивна споруда і настирливо лізти в очі.
Підпірних огорожу на наділі невеликій площі може мати висоту всього 50 - 60 сантиметрів, і при цьому воно все одно буде надійно виконувати свої функції.
Великі конструкції виглядають важкими, крадуть простір. Дизайнери рекомендують візуально розбивати їх сходами, нішами, вбудованими лавочками.
Конструкції підпірних стінок підкоряються їх призначенням. Огорожа зміцнює грунт або служить прикрасою ділянки - конструкції в обох випадках будуть різнитися.
Однак загальна будова однаково. Будь-яка огорожа являє собою сукупність підстави і видимої частини.
З тилу всі конструкції контактують з грунтом, а зовнішня сторона відкрита для огляду і може бути вертикальної або похилої.
Продумуючи будівництво підпірної стінки, не забудьте про систему водовідведення, адже у заднього боку буде збиратися волога.
Підпірні стінки в ландшафтному дизайні можуть виконувати такі функції:
- зонування;
- декоративний елемент ландшафту;
- зміцнення грунту;
- створення горизонтальних площин, придатних для посадки рослин на крутому схилі.
Додаткові фактори, що впливають на параметри споруди, теж дуже важливо враховувати, щоб спорудити стійку конструкцію, здатну витримати натиск сповзає і обсипається грунту.
Тому потрібно ретельно зробити розрахунок підпірної стінки. Можливо, варто замовити креслення і розрахунки у професійного проектувальника.
Але якщо такої можливості немає, то розрахувати, якою має бути підпірна стінка на дачі своїми руками, можна самому.
Для проектування підпірної стінки потрібно враховувати:
- власну вагу конструкції;
- тиск грунтових мас в сухому і вологому стані;
- силу зчеплення матеріалу;
- розширення грунту при замерзанні;
- натиск переважаючого вітру (для конструкції висотою більше 2 м);
- силу вібрації від проходять поруч транспортних засобів;
- підмивання паводковими водами.
При зведенні підпірних стінок потрібно керуватися правилом - чим пухкі грунт, тим ширше огорожу.
Підпірна стінка своїми руками може бути поставлена тільки на жорсткому ґрунті, але не на піску.
Рівень промораживания не повинен бути менше півтора метрів, грунтові води не повинні знаходитися ближче метра від поверхні.
Самому можна скласти підпірну стінку висотою не більше півтора метрів.
Будівництво вищих огорож краще довірити профі, так як для цього будуть потрібні складні розрахунки, що враховують нестабільність подстилающих ґрунтових шарів і їх натиск на фундамент в холодну пору року.
Елементи підпірних стін
Фундамент роблять з бетону, частіше використовують стрічкові конструкції. При влаштуванні фундаменту дотримуються наступні правила - чим більше грунт схильна до осипання, тим глибший потрібен фундамент.
Орієнтовно глибина фундаменту повинна складати:
- на щільних грунтах - 1/4 надземної частини;
- на середніх пухких грунтах - 1/3 надземної частини;
- на м'якій пухкому грунті - 1/2 надземної частини.
Водовідвід потрібен для відведення вологи від фундаменту і з грунту, що примикає до тильної сторони огорожі. Водовідвід можна зробити поперечним, поздовжнім або комбінованим.

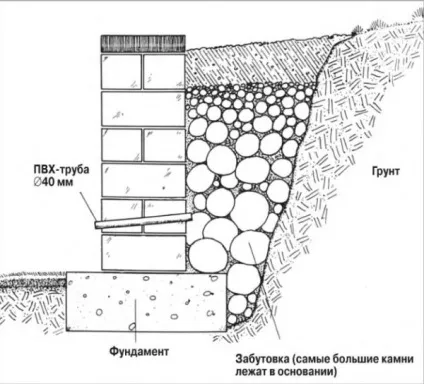

Поперечний водовідведення - це отвори в стіні, розташовані через кожні 50 см.
Їх діаметр 5 - 10 см. У товщі грунт проходять дренажні труби під кутом 90 о до площини споруди, через них вода надходить до отворів, звідки виливається і видаляється за межі дільниці.
При спорудженні поздовжнього водовідводу під землею вздовж стіни на рівні фундаменту розміщують дренажну трубу з гофр, кераміки або асбоцемента і обертають в декілька шарів геотекстилю.
Тканина вбирає воду, яка під тиском грунту просочується в трубу і виводиться за межі ділянки.
Комбінований водовідведення складається з однієї поздовжньої і декількох поперечних труб. Отвори в огорожі в цьому випадку робити не потрібно.
Зверху конструкцію захищають козирком або карнизним блоком з ухилом, що запобігає попадання опадів на камінь або бетон, з якого складені стінки.
Проникнувши всередину конструкції, вода взимку замерзне і поступово зруйнує всю споруду.

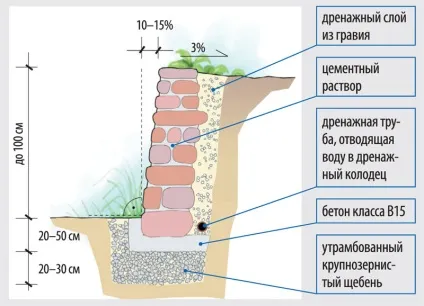

Між грунтом і тильною стороною споруди укладають дренажний шар з гравію, гальки, піску, уламків цегли та інших будівельних відходів.
Дренаж засипають пошарово, утрамбовуючи кожен шар. Зверху дренажний шар закривають звичайним грунтом такої товщини, щоб на ньому могли рости живі рослини.
Для невеликих рослин досить 20-ти сантиметрового шару поживного грунту. Після укладання останнього шару дренажу конструкцію залишають в спокої на кілька тижнів.
За цей час грунт осяде, після чого можна буде починати облаштування тераси.
Порада: для продовження терміну служби підпірних стінок їх тильну сторону покривають гідроізоляційними матеріалами.
Для створення гідроізоляційного шару використовують руберойд, складену в два рази покрівельну толь, бітумну мастику гарячого застосування.
Матеріали для будівництва огорож
Природний камінь сміливо можна назвати матеріалом номер один для будівництва зміцнюють огорож на індивідуальних ділянках.
Підпірні стінки з каменю виглядають гармонійно і респектабельно. Природний камінь для будівництва таких споруд повинен бути недорогим, тому мармур і граніт навряд чи підійдуть.
Доступну ціну мають доломіт, піщаник, кварцит, камінь. З усіх цих мінералів можна викласти надійні та естетичні огорожі.
Камені скріплюють цементним розчином, маючи в своєму розпорядженні найбільші ближче до основи.
Щілини закладають цементом або заповнюють грунтом, тоді споруда швидше затягнеться мохом і придбає старовинний вигляд.
Невисока конструкція з природних мінералів може стати підставою для лави. При укладанні каменів потрібно стежити, щоб в огорожі не виявилося безперервних вертикальних проломів - в таких місцях кам'яні огорожі швидко руйнуються.
Монолітна підпірна стінка обійдеться в кілька разів дешевше кам'яної, при цьому вона буде настільки ж міцною. Для надання більшої стійкості підставу стіни роблять ширше верхньої частини.

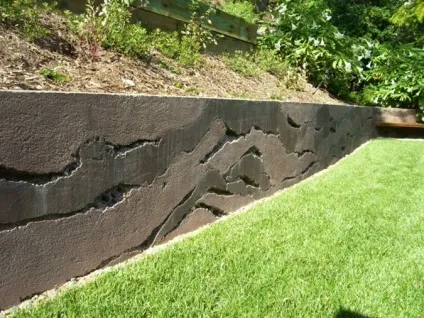

Підпірна стінка з бетону зажадає установки каркаса і арматури. Дошки і арматурну сітку встановлюють на фундамент, потім всередину заливають бетон.
Подальші роботи проводять в звичайному порядку: гідроізолюють тильну сторону, укладають дренаж.
Бетонні поверхні виглядають непрезентабельно. Виправити цей недолік можна за допомогою облицювання з керамічної плитки або штучного каменю.
Якщо ви не припускаєте використовувати облицювання, то потрібно приділити особливу увагу якості лицьової поверхні.
Щоб вона була рівною можна закріпити зсередини на дерев'яний каркас опалубки лист руберойду. Готову бетонну стіну можна прикрасити кучерявими рослинами.

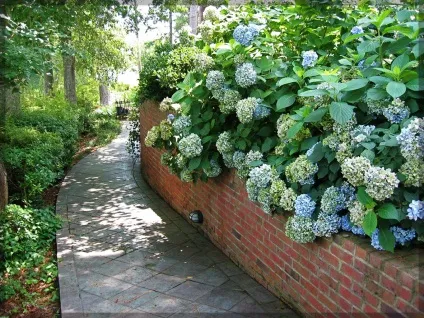

Підпірна стінка з цегли виглядає настільки ж красиво, як огорожу з природних мінералів. Для будівництва не застосовують пустотілі блоки.
Якщо підйом конструкції над поверхнею грунту перевищує 25 см, то обов'язково роблять фундамент. Цегла скріплюють якісним цементом.
При бажанні верх огорожі можна облицювати плитами з мармуру або подібного йому мінералу з хорошою декоративністю.

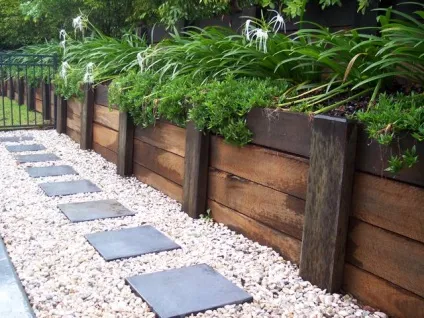

Підпірна стінка з дерева може використовуватися як тимчасова конструкція. Дерев'яна огорожа дуже гармонійно виглядає в ландшафті, але вона недовговічна. Для створення терас використовують сосновий кругляк, укопаний на одну третину.
Спочатку викопують рів глибиною в 1/2 висоти майбутньої стіни. На дно укладають пісок і кам'яну породу. Деревину, яка потім буде перебувати під землею, обробляють бітумною мастикою.
Видиму частину колод покривають антисептиками, що захищають від цвілі і гниття. Колоди встановлюють на дно рову і скріплюють їх металевими спіралями, а знизу підсипають породу.
Після цього рів заливають цементно-піщаною сумішшю. Дерев'яні конструкції особливо бояться вогкості, тому з їх тильної сторони встановлюють комбінований дренаж.
блокові матеріали

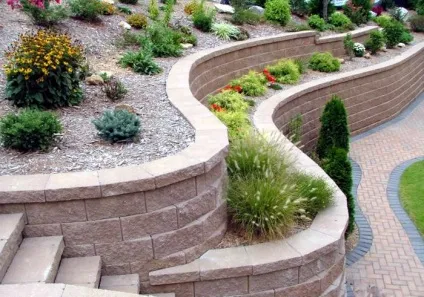

Підпірні стінки з блоків залізобетону - це найшвидший спосіб отримати функціональну конструкцію для фіксації обсипається на земельному наділі грунту.
Пристрій підпірної стінки з залізобетонних конструкцій проходить максимально просто. В цьому випадку не доведеться робити каркас і замішувати розчин, досить замовити готові ЗБВ і укласти їх на зроблений своїми руками фундамент, скріпивши між собою цементом.
Армогрунтових підпірна стінка є спорудою з грунту, пошарово закріпленого сіткою або тканиною з синтетичних матеріалів.
Армовані укоси можна побачити вздовж залізничних і автомобільних доріг, прокладених в низинах з крутими схилами. Для армування використовують георешітки з поліетилену або поліпропілену і ткані полотна.
Армогрунтових підпірна стіна не має привабливого зовнішнього вигляду, але це хороший спосіб швидко закріпити сповзають вниз грунтові маси і захистити свою ділянку від зсувів.
Армованої сіткою можна закріпити схили, розташовані під кутом 20 - 90 о.
Армогрунтових підпірна стінка прослужить дуже довго.
Для її створення використовують матеріали з терміном служби до 120 років. Для пристрою армогрунтових стіни будують каркас, в якому пошарово утрамбовують грунт, зміцнюючи його геотекстилем як обгорткою.
Другий варіант - на схил ставлять георешітки, скріплюючи їх між собою скобами і прикріплюючи до грунту довгими анкерами.
Підпірні стінки з габіонів - це конструкції, складені з допомогою пористих блоків, заповнених природними мінералами великої фракції.
Великою перевагою таких конструкцій буде відсутність необхідності облаштування фундаменту і дренажу - грунтові води вільно просочуються між каменів.
Габіони можна придбати готовими, а можна виготовити самим. В якості наповнювача використовують крупний гравій та інший натуральний камінь.
Сітку роблять з металевої оцинкованої дроту. Між собою габіони скріплюють металевими спіралями і дротовими тросами.
Габіони можна встановлювати в будь-який час року. Конструкція має велику масу, тому здатна витримувати значний тиск.
Згодом стійкість конструкції ще більше підвищується за рахунок заповнення прогалин між камінням грунтом і рослинністю.
Альтернативою Габіони можуть стати огородження із сітки на металевих стовпах, засипані з одного боку великим гравієм.
Стовпи встановлюють з нахилом до укріплюють схил. Всі матеріали в такій конструкції повинні відрізнятися високою стійкістю до корозії і бути здатними витримувати великі навантаження.
Підпірні стінки з габіонів і армогрунтових стіни поки не дуже поширені в індивідуальному будівництві, але через невисоку ціну таких споруд можна очікувати, що незабаром вони стануть досить популярними.
