модернізація своїми руками

«Після складання доопрацювати напильником».
анекдот

Розглянутий в нашому огляді медіаплеєр Dune HD TV-101W і його позбавлена ​​Wi-Fi-адаптера модифікація Dune HD TV-101 фактично стали першими серед програвачів Dune HD GmbH щодо бюджетними моделями, до цього продукція компанії позиціонувалася в цінові діапазони вище середнього. Відмінна програмна підтримка, що виділяє плеєри цього виробника, збереглася майже в повному обсязі, з поправкою на такі нюанси, як відсутність повноцінного Blu-Ray-меню, що зробило їх хорошим вибором для економних користувачів, які не зацікавлені в можливості старших моделей.

Однак цінова позицирование призвело до кількох не найзручнішим конструктивним і програмним рішенням, про виправлення яких в домашніх умовах і піде мова далі по тексту.

• Описані нижче зміни в конструкції програвача виконуються виключно на свій страх і ризик.
• Для їх здійснення необхідна наявність відповідних професійних навичок і устаткування.
• Сліди втручання в конструкцію утройства можуть спричинити за собою відмову в гарантії з боку виробника.

Підтримка FOURCC DX50

Першим способом вирішення цієї проблеми є зміна FOURCC файлу за допомогою AVI FourCC Changer або іншої програми. Перевагою його є відсутність будь-яких маніпуляцій з програвачем, недоліком - трудомісткість процесу при наявності великої кількості файлів.

Системний накопичувач і його призначення

Так званий системний накопичувач (пункт «Системний накопичувач» в розділі «Інше» налаштувань) в Dune HD TV-101 / HD TV-101W використовується для роботи з Internet Radio і IPTV c відображенням останніх в головному меню, для установки плагінів і Linux Term Utils . а в деяких випадках допомагає впоратися з нестабільністю відтворення контенту з високим бітрейтом по мережі. Для цих моделей існує можливість ініціалізації системного накопичувача у внутрішній пам'яті програвача, але в силу її обмеженого обсягу використання зовнішнього флеш-накопичувача (виробник рекомендує обсяг від 2 ГБ і вище) видається більш зручним.

Тут ми стикаємося з основним недоліком конструкції - наявністю одного USB-роз'єму, та й то на передній панелі. Підтримка USB-концентраторів дозволяє підключити декілька пристроїв, в тому числі накопичувачів, але розташування роз'єму ставить жирний хрест на естетичний аспект використання програвача.

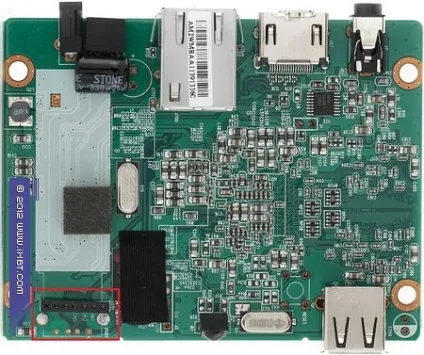

Впадати у відчай не варто, завдяки модифікації з Wi-Fi-модулем плеєри мають внутрішній USB-роз'єм з дбайливо промаркованими контактами (виділено на фото нижче).

Цією обставиною в сукупності до досить простому доступу до плати програвача (необхідно відвернути 4 гвинти типорозміру Torx T8 в нижній частині корпусу) ми і скористаємося, проілюструвавши доопрацювання на прикладі кількох різних варіантів.

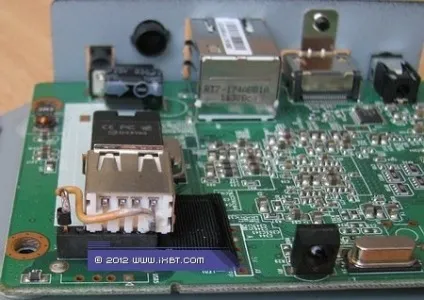

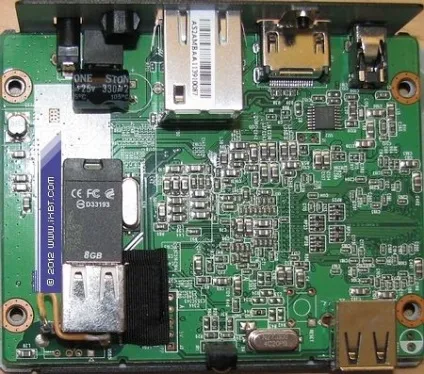

Внутрішній системний накопичувач для Dune HD TV-101

Перший варіант підходить для відтворення контенту з мережі з рідкісним підключенням накопичувачів до переднього роз'єму.

Для нього знадобиться розетка SBA-1J.

переваги

• простота монтажу;
• відсутність виступаючих елементів;
• можливість повернути програвач в початковий стан.

недоліки

• підключення накопичувачів тільки до гнізда на передній панелі програвача.

Внутрішній системний накопичувач для Dune HD TV-101W

Встановлений Wi-Fi-адаптер в цій моделі унеможливлює описану в попередньому пункті операцію. Проте, і в цьому випадку завдання має рішення, хоч і помітно більш трудомістке.

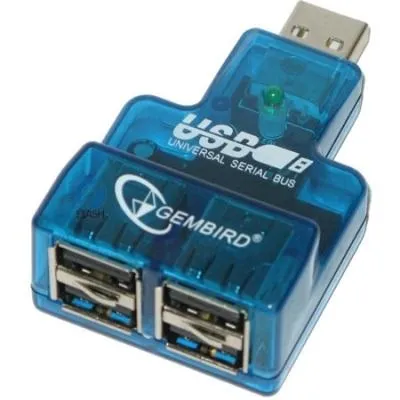

На допомогу приходить USB-концентратор, в нашому випадку Gembird UHB-CN224, точніше його нутрощі.

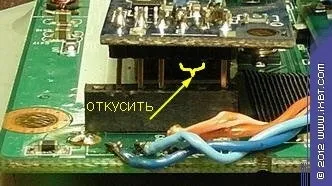

Два контакту Wi-Fi-адаптера, які необхідно видалити або ізолювати, показані на наступних фото.

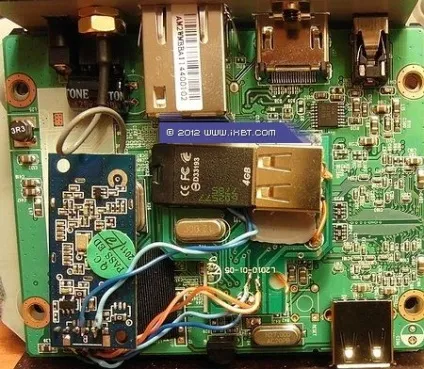

Результат не може похвалитися технологічної лаконічністю, але на його працездатності це не позначається.

переваги

• одночасна робота Wi-Fi-адаптера і системного накопичувача;
• відсутність виступаючих елементів.

недоліки

• відносна складність монтажу;
• неможливість повернути програвач в початковий стан, позбавлення гарантії;
• підключення накопичувачів тільки до гнізда на передній панелі програвача.

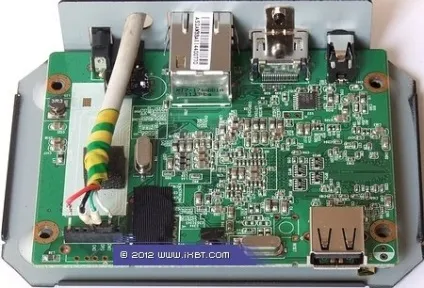

Висновок USB-роз'єму на задню панель Dune HD TV-101

Розглянемо сценарій використання програвача з постійно підключеними накопичувачами. Очевидно, передній USB-роз'єм в такій ситуації малопридатний. Але ми, як то кажуть, не звикли відступати, виручить нас отвір для антени Wi-Fi-адаптера на задній панелі, заглушка якого витягується без праці, дозволяючи вивести через нього кабель практично будь-якого доступного для USB 2.0 діаметра.

Монтаж мало відрізняється за складністю від першого варіанту, хіба що паяти потрібно не один контакт, а чотири.

При використанні одного HDD або декількох HDD із зовнішнім живленням до того ж концентратора без праці підключається виділений під системний накопичувач флеш-диск і / або зовнішній Wi-Fi-адаптер, проте в описаній в попередньому абзаці ситуації це створює проблеми зі стабільністю визначення обох HDD при включенні програвача.

переваги

• простота монтажу;
• можливість повернути програвач в початковий стан;
• підключення накопичувачів до гнізда на задній частині програвача;
• одночасна робота декількох накопичувачів і / або зовнішнього Wi-Fi-адаптера (з використанням USB-концентратора).

недоліки

• наявність виступаючих елементів на задній панелі.

Перераховані вище переваги і недоліки кожного способу доопрацювання наведені для систематизації і не є явним виділенням будь-якого методу, тим більше що описаними способами можливості до модернізації не обмежені, зокрема, можлива комбінація другого і третього варіантів з внутрішнім хабом і підключеним до нього USB- подовжувачем. Так, буде потрібно додаткове отвір на задній панелі, але це теж не є непереборною перешкодою.
