Як підключити пятірожковой люстру до Двоклавішний вимикача.
Для фахівця підключення пятірожковой люстри до Двоклавішний вимикача не представляє особливих зусиль. Якщо є кольорове маркування проводів, то підключення простіше. Жовто-зелений провід - заземлення (підключається до відповідної клеми на металевому корпусі люстри), синій провід - «нуль». Решта всіх кольорів використовується для підведення «фази».
Розглянемо найскладніший випадок в підключенні пятіржковой люстри, коли кольорове маркування проводів відсутній. Наше завдання визначити на якому дроті «нуль», на будь-«фаза».
Для цього скористаємося індикаторною викруткою як на фотографії. При включеному вимикачі на проводах де є фаза індикатор буде світитися. Запам'ятовуємо на яких проводах є напруга, а на якому немає. Або помічаємо маркером.
Якщо немає індикаторного викрутки, можна скористатися звичайною лампочкою в патроні. По черзі приєднуємо її до парам проводів стирчать зі стелі. У будь то комбінаціях лампочка буде світиться, в какой то немає. Нас цікавить остання комбінація. Якщо лампочка не світиться, то це означає, що на даних проводах однакову напругу. Тобто на обох проводах «фаза». Значить. третій провід - «нуль».

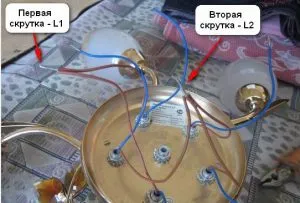

Якщо визначилися з призначенням проводів проводки на стелі, приступимо безпосередньо до пятірожковой люстрі. Бачимо, що від кожної лампочки йде пара проводів. Їх можна поєднати в різній комбінації. Припустимо, що ми хочемо, щоб від однієї клавіші вимикача спалахували дві лампочки, від іншої клавіші - інші три. Тоді беремо по одному коричневому проводу від двох лампочок і з'єднуємо їх методом скручування, як показано на малюнку. Потім беремо по одному коричневому проводу від решти трьох лампочок і робимо другу скрутку. Ці скручування ми будемо підключати до фазним проводам на стелі.
Решта п'ять синіх проводів від кожної лампочки ми об'єднуємо в третю скрутку. Її ми будемо підключати до нульового проводу на стельової проводці.
Для з'єднання пятірожковой люстри з стельової проводкою можна використовувати клемник, як на фотографії вище. Оскільки у нас використовується три дроти, то від планки відрізаємо шматочок з трьома секціями.
Всі підключення будемо виробляти попередньо знеструмивши проводку за допомогою автомата. Отже, прикручуємо одну коричневу скрутку до клемниками. Навпаки її вставляємо і прикручуємо фазний провід стельової проводки. Потім прикручуємо другу коричневу скрутку пятірожковой люстри в сусідній секції клемниками, навпаки її - другий фазний провід стельової проводки. Ну а в третій секції з'єднуємо нульові дроти.
Ну от і все. Залишилося тільки включити автомат і переконатися, що у нас все працює ідеально.
