Підключення узо із заземленням і без
Підключення ПЗВ (пристрої захисного відключення) - загальноприйнята міра безпеки для живуть як в квартирі, так і в приватному будинку.
УЗО врятувало життя багатьох людей, такий пристрій - вірний запобіжник від пожеж і замикань.
Але не варто забувати, що при відсутності відповідального підходу і знань, УЗО може приносити більше шкоди, ніж користі.
Не дарма існують фундаментальні правила, які виключають можливість помилки при підключенні УЗО і оберігають людину від травм.
Тому потрібно добре розуміти принцип роботи автоматів. При підключенні відразу може виникнути серйозна проблема.
Якщо у вас в будинку стара радянська система TN-C (а це навіть в наш час не рідкість), де захисний провідник об'єднаний з нейтральним, то підключити УЗО буде вельми складно.
Однак це не означає, що пристрій не треба встановлювати. Просто порядок дій буде трохи складніше, ніж звичайно.
Не менш важливо правильно вибрати УЗО, яке підходить для конкретної мережі і не буде давати збої.
Перш ніж зайнятися підключенням, розберемося, який же принцип роботи пристрою в мережі?
УЗО відключає електрику при виникненні аварійної ситуації. Індикатором аварії є струм витоку - якщо його рівень підвищується в мережі до заданої межі, то розмикається ланцюг електрики.
Важливі нюанси в роботі пристрою
Для будь-якої мережі важливо підбирати відповідне УЗО. Фахівці радять проводити підключення ПЗВ без заземлення або з ним в квартирі або в приватному будинку поблизу з лічильником електроенергії.
Тобто, чим ближче пристрій до джерела електрики, тим краще. УЗО необхідно підключати разом з вимикачем автоматичної дії.
Найоптимальніший варіант: підключення пристрою і пари автоматів.
Для під'єднання автомата можна використовувати такі способи:
- Підключення до всього ланцюга УЗО. Але тут видно мінуси, пізніше що загрожують перерости в серйозні помилки: в разі поломки ви не зможете відразу зрозуміти, на якій ділянці сталося замикання; якщо пристрій спрацює, то це загрожує виключенням електрики у всій мережі в будинку або в квартирі;
- У другому випадку підключення автомата відбувається на будь-яку окрему мережу. Якщо пристрій спрацює, то струм відключиться тільки на певній ділянці мережі в квартирі. Решта частини схеми працюють як і раніше. Такий спосіб можна назвати більш витратним (підключення вийде наполовину дорожче). Однак всі плюси тут на обличчя.
Останній варіант дозволяє одночасно забезпечити охорону однофазної і трифазної діяльності пристроїв в квартирі. У такій мережі поєднують нульову шину і «земляну».
Рахунок слід підключити між пристроєм і вимикачем автоматичної дії. Принцип роботи і підключення трифазного пристрої мало чим відрізняється від однофазної системи.
Різниця тільки в кількості фаз (наявності однофазної або трифазної системи).
Підключаємо УЗО грамотно
Принцип роботи при підключенні досить простий як для роботи з однофазною, так і при роботі з трифазною системою.
Основне правило тут в тому, щоб підключити запобіжник, який захистить як УЗО, так і сам лічильник.
Правильним буде встановити також автоматичний вимикач, який вимкне систему, якщо струм перевищить нормальну оцінку. Струм при відключенні має бути не більше, ніж робочий струм ПЗВ.
Так можна досягти максимального захисту.
Зверніть увагу, що при підключенні краще використовувати нейтральний провід і подбати про те, щоб він був підключений до УЗО.
Найчастіше на самому пристрої є спеціальна клема з позначенням, вона може перебувати зверху або знизу корпусу.
Принцип цього етапу роботи полягає в тому, що в разі помилки і підключенні не в ту клему пристрій може згоріти.
Тут потрібно дотримуватися полюсного принципу: нейтральний провід підключаємо до «землі», а не до проводу з напругою.
УЗО підключають там, де найчастіше можуть бути пошкодження від електричного струму. Найпоширеніші варіанти - це кухня і ванна кімната.
Тут не тільки підвищена вологість, а й насиченість площі електричними приладами.
Підключення без заземлення: чи можливо?
В першу чергу варто розуміти, що пристрій продається без автомата, який би охороняв вимикач від перевантажень.
Тому важливо забезпечити на етапі підключення ще й під'єднання автоматів, які спрацьовують при перевантаженні мережі. Як було сказано вище, підключення по всій мережі було б помилкою.
Тому встановлюють УЗО в електроланцюгах ванній, кухні, підвалів і гаражів. При цьому вважається, що підключення ПЗВ без заземлення нітрохи не впливає на роботу оберігають автоматів.
Принцип роботи тут такий, що захисні властивості ніяк не знижуються. У сучасному будинку ми можемо знайти систему або з трифазної проводкою, або з пятифазний.
Однак не в кожній квартирі є такі умови - куди частіше використовується проводка, де нульовий і захисний провідники об'єднані в один провідник.
Тобто в такій системі немає заземляющего елемента.
Тому якщо автомата немає, і ви хочете підключити УЗО, то використовуйте трехпроводной кабель. Однак третій кабель не підключаємо ні до щитка, ні до розеток.
Потрібно ізолювати його зверху чи знизу, а в ідеалі - залишити в такому вигляді до повної заміни проводки на більш сучасну. Третій захисний провід також не можна підключати до нуля в щитку.
Як вибрати УЗО?
Принцип роботи ПЗВ з різними характеристиками і конструкціями відрізняється один від одного.
Перед підключенням зверху чи знизу необхідно розуміти, які бувають УЗО, знати основні ознаки, на які ви будете спиратися при виборі.
В першу чергу пристрій розрізняють за наявністю полюсного елемента. Розібратися у виборі полюсного ПЗВ досить просто.
Якщо у вас в будинку напруга 220 вольт, то вибирайте конструкцію полюсного типу з двома полюсами. Якщо 380 вольт - то правильним буде вибір чотириполюсним автомата.
Плюс 4-полюсного автомата в тому, що його легко можна використовувати і при напрузі в 220 вольт, просто застосовуючи не всі полюса.

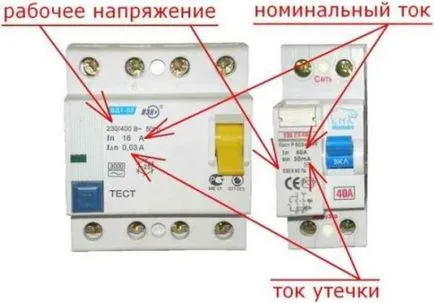

Ще одна найважливіша характеристика при підключенні УЗО - струм витоку. На нього також не зайвим буде звернути увагу.
Так, можна знайти пристрій автомата, яке буде захищати від ураження струмом зверху чи знизу. Є різновиди автоматів, які одночасно захищають від струму і загоряння.
Найбільш стійкі до вогню - окремі УЗО протипожежного трифазного типу. Питання зазвичай коштує в ціні, однак не робіть очевидні помилки - надмірна економія до добра не приведе.
Не обійтися і без оцінки потужності УЗО. Пристрій повинен успішно витримувати навантаження від споживача.
Класифікація автоматів виглядає так: малопотужні (середній струм тут не перевищує 10 А), середньоглибокі (струм до 32 А), а також потужні (навантаження вище 40 А).
Пам'ятайте, що чим потужніший УЗО Ви підключаєте, тим вище повинен бути струм витоку.
Безпека використання всієї проводки залежить від швидкості спрацьовування УЗО. Найшвидшим вважається пристрій селективного автомата - серед них є два класи S і G.
Другий варіант відносять до швидкодіючим.
На принцип роботи впливає і технічна збірка автомата. Пристрої поділяють на електронні та електромеханічні.
Відмінність між ними в будові автомата: так, електромеханічні не потрібно приєднувати до мережі. У разі, якщо пропаде одна фаза або нуль, то робота буде продовжуватися.
Електронні пускачі не працюють без постійного живлення, пропадає фаза - припиняється нормальне функціонування.
З струмом витоку пов'язаний ще один показник - його тип. При підключенні УЗО ток може бути постійним або змінним. У побутовій мережі струм, як правило, змінний.
Звертайте увагу на маркування: АС - змінний струм, А - діє на обидва типи струму.
Послідовність підключення пристрою

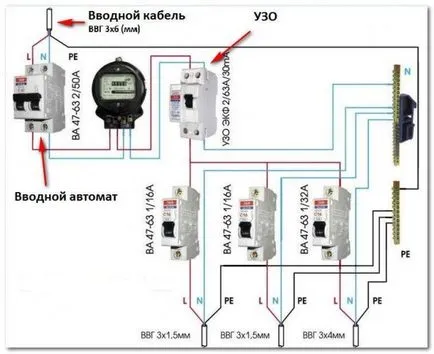

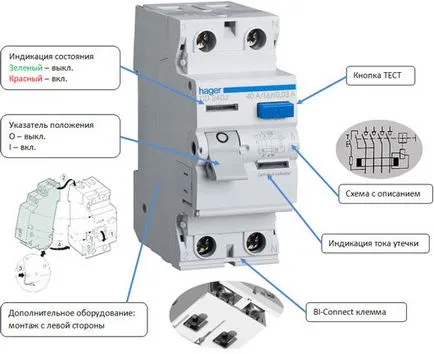

При підключенні важливо пам'ятати, що через пристрій повинні йти і фазова складова, і нуль ланцюга, на яку ставиться захист. УЗО оснащені вихідними і вхідними контактами.
Кожна клема має своє маркування, так що розібратися, що куди йде, досить просто.
Найчастіше зверху ми можемо знайти вхідні контакти, а знизу - вихідні.
Тобто зверху потрібно підключити дроти, що дають струм, а знизу - кабелю, які підуть до приладів. Підключаючи контакти зверху, стежте за силою натиску.
Всі пристрої як зверху, так і знизу повинні прилягати щільно, інакше не уникнути нагріву. Умовно всі схеми підключення діляться на два типи: з одним рівнем і багаторівневі.
Перший тип підходить для окремих систем або захисту всієї проводки відразу. Пристрій автомата дає захист тільки від електричного струму в квартирі або будинку.
Типовий приклад: захист напруги при роботі пральної машинки у ванній.
Тільки не забувайте, що з таким УЗО потрібно ще організувати правильне підключення автоматичного вимикача, який буде рятувати ланцюг від замикання.
Коли Ви підключаєте УЗО для всіх споживачів, то ставте пристрій поряд з лічильником.
При багаторівневої захисту доведеться проводити точні розрахунки на кожен пристрій, яке працює в мережі.
При виявленні помилки - система завершить роботу. УЗО нижнього рівня повинні працювати узгоджено з головним захисним автоматом.
Іншими словами, підключення варто проводити так, щоб в разі перегоряння одного з УЗО, всі інші автомати залишилися робочими. Це правило діє і для головного автомата.
Якщо він включений, то УЗО як зверху, так і знизу повинні функціонувати без проблем. Вважається, що підключення такої складної системи краще довірити професіоналам.
Можливо, ціна вам здасться високою, проте такий хід буде куди безпечніше для всієї родини і побутових приладів.
Не варто забувати, що найнебезпечніші ланцюга захищаються окремими УЗО. Для розеток контакти повинні найкоротшим шляхом виводитися на вхідні нульову клему.
Допускається також і каскадне підключення пристроїв, якщо верхні УЗО є менш чутливими, ніж кінцеві.
Важливий нюанс: якщо у Вас спрацював УЗО і електрику відключилася, не можна просто знову включати пристрої. Спочатку необхідно знайти проблему, а вже після робити підключення.
В іншому випадку, деякі або навіть всі Ваші прилади згорять.
При захисному відключенні всі вимикачі переводяться в положення "Виключено", з розеток виймаються вилки, вся техніка по дому вимикається.
Якщо після цього при запуску УЗО включилося, то винен якийсь окремий прилад. Якщо немає, то проблема може бути не тільки в квартирі, а й у всьому під'їзді.
Помилки при підключенні УЗО зустрічаються часто, і тут своїми силами не обійтися - краще викликати компетентного майстра.
