Підключення трансляційних підсилювачів і гучномовців

У цій короткій статті ми розглянемо основні особливості підключення трансляційних підсилювачів і гучномовців. Ми не будемо описувати «Чому», не будемо наводити формули розрахунків підключень, ми просто опишемо «Як».

Трансляційне обладнання принципово відрізняється від техніки, яку ми звикли використовувати у себе вдома або від професійних концертних або клубних систем. Основна особливість трансляційних систем це використання в підсилювачі трансформатора, який видає в лінію сигнал з рівнем 100В (в деяких випадках може бути 30В, 240В, але ці випадки ми розглянемо окремо). Така напруга дозволяє (на відміну від домашніх або професійних підсилювачів) проводити протяжні трансляційні лінії до сотень метрів (можливо приблизно до 1 км, але за умови підбору підходящого кабелю). Гучномовці, які використовуються спільно з трансляційними підсилювачами також повинні містити понижуючий трансформатор і мати відповідне вхідна напруга 100В (відповідно в деяких випадках 30 або 240 В). Важливо пам'ятати, сумарна потужність підключаються трансляційних гучномовців не повинна перевищувати потужність підсилювача (на відміну від професійних акустичних систем і підсилювачів, де рекомендується зворотне правило). На відміну від професійного обладнання, у якого підключення декількох акустичних систем на один підсилювач може викликати певні труднощі (послідовно-паралельна схема підключення), трансляционная техніка позбавляє нас від подібних складнощів. На схемі нижче, ви можете подивитися загальний принцип підключення трансляційних гучномовців до підсилювачів ROXTON AA-35/60/120/240/360/480 і лінійки серії MA-60/120/240/360. Дана схема підключення цілком актуальна для техніки інших виробників.

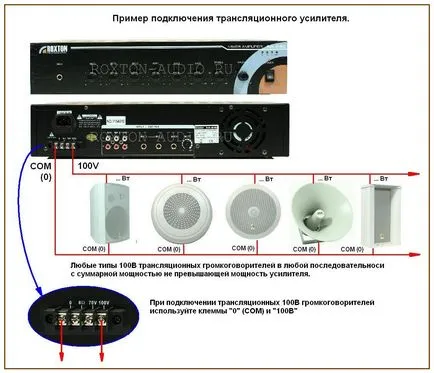

Загальна схема підключення 100В трансляційного підсилювача виглядає приблизно так:

Підключення 100В трансляційних гучномовців на вихід підсилювача 70В.

Більшість 100В трансляційних підсилювачів, крім основного виходу 100В в лінії гучномовців, мають також вихід 70В. При підключенні гучномовців на цей вихід, їх потужність падає в два рази, але максимальна кількість підключаються гучномовців може бути також збільшена вдвічі. Наприклад до підсилювача потужністю 30 Вт можна підключити не більше 3-х гучномовців потужністю 10 Вт на 100В вихід. На 70В вихід підсилювача можливе підключення 6-ти 10Вт гучномовців.

Підключення трансляційних гучномовців до многозонових підсилювачів.

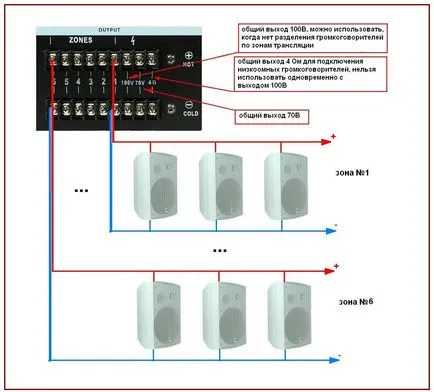

Багатозонові підсилювачі ROXTON серії AZ-120/240/360/480/560/650. серії MZ-120/240/360 а також комбіновані системи оповіщення SX-240/480 дозволяють підключати кілька шлейфів акустичних систем для організації на об'єкті многозонових мовлення. Підключення проводиться окремими шлейфами на пронумеровані пари клем. У цих підсилювачів також є загальний вихід 100В, 70В і 4 Ом, які використовуються при відсутності необхідності ділити територію підприємства на окремі зони трансляції. У цьому випадку використовується відповідний спільний вихід підсилювача.

Чи можна підключати трансляційні підсилювачі одного виробника до гучномовців іншого виробника.

Підключення трансляційних гучномовців.

Ми тут зупинимося лише на 100В схемах підключення гучномовців. Які виходи підсилювача необхідно використовувати для підключення трансляційної акустики Ви можете подивитися на схемах вище. Як правило це клема "0" (в деяких випадках позначається як "СОМ") і клема "100В".

На зображенні нижче ми бачимо шильдик гучномовця (наприклад PA-20T). На ньому крім вказівки моделі, вхідної напруги і номінальної потужності є ще три написи, що позначають кольори і призначення проводів виходять від гучномовця.

1. BLUE: COM (тобто синій провід - загальний, він підключається завжди на клему підсилювача "0" або "СОМ")
2. RED: 20 Вт (тобто червоний провід використовується для підключення гучномовця на потужність 20 Вт, цей провід заводиться на клему підсилювача 100В)
3. YELLOW: 10 Вт (тобто жовтий провід використовується для підключення гучномовця на потужність 10 Вт, цей провід заводиться на клему підсилювача 100В)

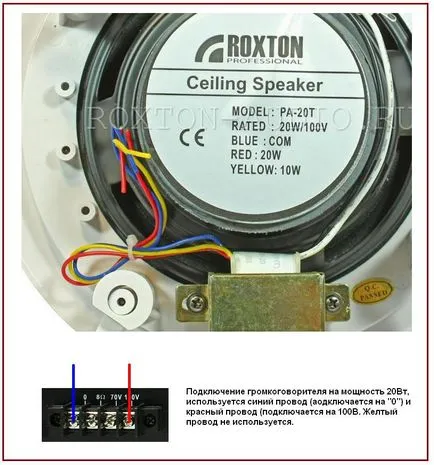

Підключення гучномовця на 20 Вт.

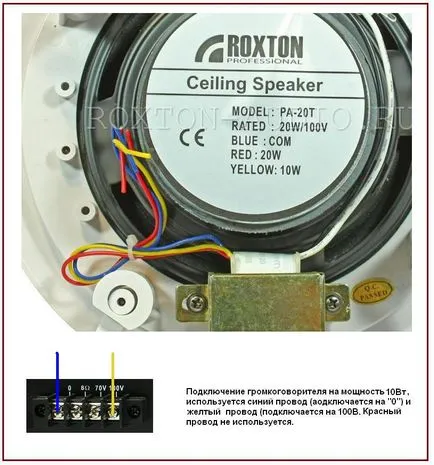

Підключення гучномовця на 10 Вт.

У деяких випадках замість проводів використовуються таким же чином підписані клемні колодки (наприклад СОМ; 10 Вт; 5 Вт; 2,5 Вт), в цьому випадку підключення ще простіше, з'єднуємо 0 (СОМ) на підсилювачі з 0 (СОМ) на динаміці, а 100В клему підсилювача з'єднуємо з обраної потужністю, на яку необхідно підключити гучномовець.

Зовсім простий є схема, коли з гучномовця виходять лише два дроти (або стоїть одна колодка з двома клемами), а на корпусі гучномовця встановлений підписаний перемикач, що дозволяє просто встановити регулятор в потрібне положення, на потрібну потужність.

Як підключати гучномовець, якщо не аказани значення потужності, а позначені тільки опору відводів гучномовця.

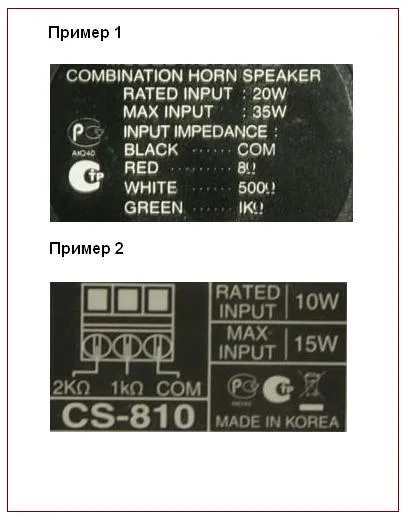

Дійсно, в деяких типах акустичних систем не зазначена можлива підключається на конкретний відведення потужність. Якщо з "загальним" відведенням ( "СОМ" або "0") все зрозуміло, то інші відводи, як на картинці внизу. можуть позначатися різними опорами.

У прикладі 1 (рупорний гучномовець Inter-M HS-20, 20 / 10Вт) ми бачимо загальний відведення "СОМ" - чорний провід (BLACK), а також кілька опорів - 8 Ом (RED), 500 Ом (WHITE) і 1 кОм (GREEN). Відведення 8 Ом (RED) призначений тільки для підключення до низькоомним виходів підсилювача і використовується в трансляційної техніці рідко. Якщо Ви бачите позначення відводу гучномовця 4 або 8 Ом, то про нього можна відразу забути, використання цього відводу можливо тільки якщо сам підсилювач потужності не є трансляційним і має тільки низькоомні виходи. (Те ж саме можна, до речі сказати про виходи трансляційних 100В підсилювачів 4-8-16 Ом, ці виходи використовуються в зворотній ситуації, коли в силу тих чи інших причин до підсилювачів трансляцій необхідно підключити побутові, професійні або будь-які інші акустичні системи з вхідним опором 4-8 Ом). Залишаються два відводи - 500 Ом (WHITE) і 1 кОм (GREEN). Правило в даному випадку просте, чим менше опір, на яке ви підключаєтеся, тим більшу потужність видає гучномовець. Ми в цьому прикладі розглядали гучномовець HS-20 потужністю 20 і 10 Вт. При підключенні на 500 Ом, гучномовець буде "грати" на 20 Вт, при підключенні на 1 кОм він буде видавати 10 Вт. Існують формули розрахунку співвідношення опору і потужності які ми не станемо приводити в рамках даної статті. Просто можна запам'ятати: чим менше опір на яке ви підключаєте гучномовець (8 Ом взагалі не враховувати!), Тим на більшу потужність він буде працювати.

У прикладі 2 ми показали позначення гучномовця CS-810 потужністю 10 і 5 Вт. Що б підключити акустичну систему на повну потужність (10 Вт) ми підключаємо клеми "СОМ" та 1 кОм, для підключення гучномовця на половину потужності (5 Вт), використовуємо клеми "СОМ" та 2 кОм.

Однакові гучномовці в одній трансляційної лінії можна підключати на різні потужності. Наприклад частина акустики можна включити на повну потужність, частина на половину і частина на третину. Також можна в одну трансляційну лінію підключати різні типи акустичних систем (і різних виробників в тому числі). Для підрахунку навантаження на дану трансляційну лінію необхідно просто скласти всі значення підключеної потужності на кожному гучномовці в лінії.

Скільки гучномовців можна підключити до підсилювачів трансляцій.

Правило просте. Сумарна потужність акустичних систем не повинна перевищувати потужність підсилювача. Бажано навіть залишати деякий запас. Тому при підборі трансляційного підсилювача необхідно враховувати можливість розширення системи. Якщо ви купили 12 гучномовців потужністю по 10 Вт і підсилювач потужністю 120Вт, то для підключення додаткової акустики не залишається ніякого резерву (хіба тільки перепідключити все гучномовці на частину потужності).

Також відзначимо важливий момент, деякі багатозонові підсилювачі не дозволяють, наприклад, підключити на окрему зону потужність, що перевищує приблизне значення потужність самого підсилювача, поділену на кількість зон. Так наприклад, підсилювач JPA-1120A з селектором на 5 зон трансляції не дозволяє підключити більше 25Вт на кожну зону трансляції. В цьому випадку, не дивлячись на те, що сумарна потужність гучномовців може бути істотно нижча за потужність самого підсилювача, при необхідності підключити на окрему зону трансляції (наприклад) навантаження в 50 Вт, необхідно або купувати підсилювач, який дозволяє включати таке навантаження на окрему зону трансляції або різними способами (іноді витратними, іноді незручними) вирішувати цю проблему.

Всі підсилювачі ROXTON, які представлені на нашому сайті дозволяють подавати на окрему зону трансляції хоч всю підключається потужність, тому вище викладений нюанс до них відношення не має.

Чи можна використовувати одночасно 100В вихід підсилювача і вихід 8 Ом.

Який кабель використовувати для підключення трансляційних гучномовців і підсилювачів.

Спеціальний акустичний кабель (який використовується в професійному звуці) використовувати не варто. Як правило системи радіотрансляції прокладаються звичайним електричним дротом перетином 0, 75мм і вище (ШВВП-2 * 0,75, будь ПВС і т.д.). Чим більше довжина трансляційної лінії, тим з більшим перерізом повинен використовуватися кабель.

Ви можете використовувати таку формулу для розрахунку перетину кабелю:

Мінімальний перетин = 0,08 * (довжину лінії) * (сумарну потужність гучномовців в лінії) / 10 000

Але, бажано не менше 0,75 мм (ШВВП 2 * 0,75 наприклад)

Для 100В систем межею є відстань близько 1 км, при цьому вартість кабелю для прокладки мережі на подібні відстані може значно збільшити вартість самої системи. При побудові систем оповіщення людей про пожежу доцільно використовувати спеціальні вогнестійкі кабелі, марку яких Вам підкажуть фахівці нашої компанії.
