Підключення навушників до підсилювача класу d

Maxim »MAX9704

Мікросхема MAX9704 компанії Maxim - це невеликий і ефективний звуковий підсилювач потужності класу D. Його повністю збалансовані входи і вихідні каскади класу D роблять мікросхему зручною для прямого підключення динаміків. Проте, іноді хочеться мати вихід підключення навушників для використання підсилювача в умовах офісу. Підсилювачі потужності класу D зазвичай мають повністю збалансований, бруківці вихідний каскад в кожному каналі.

Якщо підсилювач працює на автономні динаміки, ви можете використовувати схему атенюатора (рис.1). Проблема виникає з навушниками мають заземлення: стереонавушники мають трьохполюсну вилку підключення, яка з'єднує негативний вихід кожного динаміка до загальної землі. Таким чином, ви можете вирішити, що неможливо підключити підсилювач класу D до навушників без використання трансформатора.

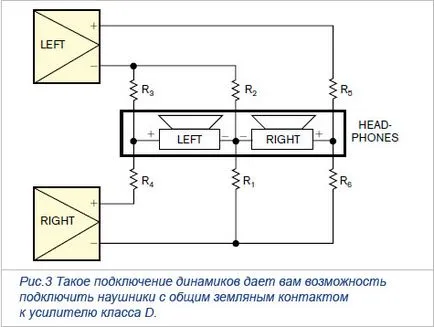

Для вирішення цієї проблеми, поглянемо на вихідний сигнал MAX9704 в момент перемикання (рис.2). Вихід кожного каналу перемикається між високим і низьким напругою. Ви можете використовувати той факт, що канали не бувають у включеному стані одночасно і конфігурувати вашу схему подібно прикладом, наведеним на рис.3.

На рис.4 показані деталі реалізації. Так як MAX9704 чергує включення виходів кожного каналу, включення R3 / R6 не порушить роботу драйверів каналів. Резистори R3 і R2 підключаються до вихідного контакту лівого каналу. Резистори R4 і R1 підключаються до вихідного контакту правого каналу.

Натисніть для збільшення

Вихідна напруга неактивного каналу має однакове значення, значить R4. R1. і R6 підключені до однакового напрузі коли активний лівий канал. А R3. R1. і R5 підключені до однакового напрузі коли активний правий канал. Номінали R1 і R2 визначають, яку величину перехресного проникнення сигналів між каналами ви отримаєте. Номінали, наведені на рис.4, забезпечують достатню поділ каналів.
