Підключаємо магнітний пускач через кнопковий пост, кнопки "Пуск" і "Стоп". Для тих, хто Новомосковскет електричні схеми і може уявити, як працює схема в динаміці, підключити магнітний пускач не складе труднощів. На сайт, не раз надходили прохання, підказати, як підключити пускач до двигуна з кнопками пуск - стоп в мережу 220В.
Постараюся пояснити буквально на пальцях, що куди і навіщо йде. Розібратися з монтажною схемою на перший погляд важко. Все буде зрозуміло, коли уважно вивчиш схему, але не всю відразу, а частинами елемент за елементом, ставлячи собі питання, яку роль виконує даний контакт або елемент у схемі.
Паралельно вивчаючи схему знайти, наприклад, у магнітного пускача котушку управління, її контактні виведення. Знайти на пускачі силові - робочі контакти, допоміжні контакти (нормально розімкнуті і нормально замкнуті), необхідні для блокування або шунтування контактів.
Розібрати кнопковий пост і розібратися з принципом роботи. При натисканні кнопки один контакт замикається, а інший розмикається. Знайти контакти в монтажній схемі і на елементах - пускача і кнопкового поста. Тільки після одночасного вивчення схеми та її елементів буде зрозуміла логіка, і принцип роботи схеми.
Загальний вигляд кнопкового поста на дві кнопки "Пуск" і "Стоп".
Дві пари висновків, нормально замкнутого і розімкнутому контакту. При натисканні кнопки нормально замкнутий контакт розмикається, а нормально розімкнутий замикається. При відпуску кнопки контакти повертаються в початкове положення.
через кнопковий пост.
Схема складається:
З Двокнопочне поста "Пуск" і "Стоп" з двома парами контактів нормально замкнутих і розімкнутих. Магнітний пускач з котушкою управління на 220В.

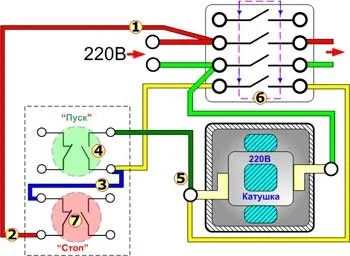

Принцип роботи схеми.
Харчування кнопок взято з клеми силових контактів пускача, цифра № [1].
Напруга підходить до кнопки "Стоп" цифра № [2].
Проходить через нормально замкнутий контакт, по перемичці до кнопки "Пуск" цифра № [3].
Натискаємо кнопку "Пуск", замикається нормально розімкнутий контакт цифра № [4].
Напруга досягає мети, цифра № [5], котушка спрацьовує, сердечник втягується під впливом електромагніту і приводить в рух силові і допоміжні контакти, виділені пунктиром.
Допоміжний блок контакт № [6] шунтирует контакт кнопки "пуск" № [4], для того, щоб при відпуску кнопки "Пуск" пускач не вимкнено.
Відключення пускача здійснюється натисканням кнопки "Стоп", цифра № [7], знімається напруга з котушки управління і під впливом поворотних пружин пускач відключається.

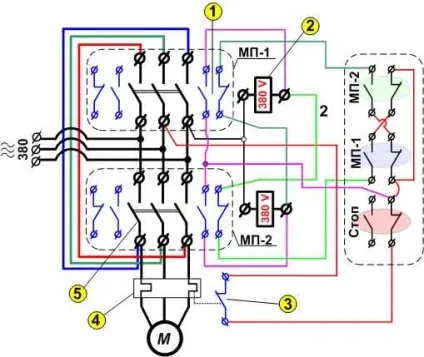

Реверсивна схема з котушками управління 380В
1) Блок контакти; 2) Котушка магнітного пускача 380В; 3) Контакт теплового розчеплювача, токового реле; 4) Токове реле; 5) Силові контакти.

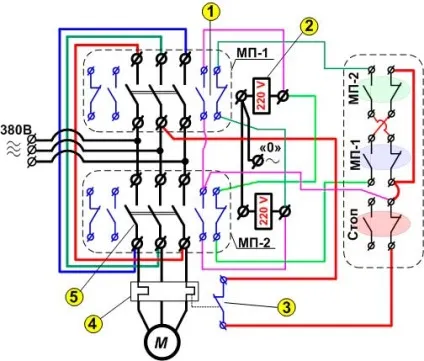

Реверсивна схема з котушками управління 220В
