Підключення електричної теплої підлоги кабельного, термомат і плівкового

Процес пристрою теплих підлог передбачає монтаж нагрівальних елементів і підключення теплої підлоги. Підключення до мережі виконується через терморегулятор. Він фактично є ланкою, яка здійснює управління режимом нагріву. Після обробки інформації, що надійшла з термодатчиків, термостат або включає, або відключає нагрів.

Підключення електричної теплої підлоги зводиться практично до приєднанню його до електрики і терморегулятора. Треба сказати, що ці операції настільки прості, що їх можна сміливо виконувати самому, хоча, як і в будь-якому іншому справі, тут є свої секрети. Спробуємо розібратися у всіх нюансах.

Схема підключення

Установка систем підлог з обігрівом залежить від таких параметрів, як специфіка приміщень і тип використовуваних нагрівальних елементів нагріву. Найбільш поширені:

• резистивний кабель - це надійно ізольований кабель з високим питомим опором, який виділяє тепло при проходженні електричного струму;
• термомат - відрізняється від попереднього тільки тим, що кабель вже змонтований на особливу капронову сітку;
• плівковий підлогу - тонка плівка особливого складу з вмонтованими смугами з карбону, які і служать нагрівальним елементом.

У будь-якому варіанті виконання вони мають три основних компоненти:

• нагрівальний, як вже було зазначено;
• проміжний. що складається з сполучної муфти, через яку холодний кінець нагрівають входить в монтажну коробку - її встановлюють на стіні;
• керуючий, основними компонентами якого є термодатчик, встановлений через Гофротрубка і термостат.

Принципи роботи і підключення терморегулятора

За своєю конструкцією терморегулятори класифікують на складні електронні з програмованим управлінням і прості механічні. В останніх, на відміну від електронних, забезпечених електричним блоком і табло, механічним способом встановлюється тільки температура. Однак, незважаючи на різноманітність приладів принципова схема підключення регулятора теплої підлоги у них дуже схожа. Немає ніякої небезпеки помилитися, так як конкретна схема кожного з них вказана на корпусі.

Потужність комутації приладу повинна відповідати обраній системі обігріву.

За сучасними нормативами максимально допустиму потужність терморегулятора приймають рівною 3 кВт.

Основна функція термостата в підтримці постійної температури в системі. Отримавши інформацію від температурного датчика про досягнення необхідної межі, він в автоматичному режимі відключає харчування. При цьому терморегулятор і термодатчик продовжують працювати. Як тільки датчик подасть сигнал про зміну температурного режиму, регулятор відразу ж включить харчування.

У теплому поле з водяним нагрівом установка термостата необов'язкова. Проте його рекомендується включати в систему, якщо важливий режим економії або приміщення нагрівається від декількох джерел.

установка терморегулятора

Термостат монтують на стіні вище рівня підлоги як мінімум на 1,5 м. Прилад підключається до живлення або від щитка, або через розетку, але при обох варіантах обов'язковою умовою є наявність додатково включеного в мережу автоматичного вимикача, який повинен спрацювати в нештатної ситуації, будь це поломка, перегрів або коротке замикання.

За бічній стороні термостата розташовуються «гнізда», куди підводять силові кабелі, дроти термодатчика і холодні кінці нагрівального кабелю. Як правило, схема підключення зображена на приладі, що, безсумнівно, істотно спрощує установку. Якщо ж схеми немає, то діють за стандартом:

Корисно знати, що все підводять дроти мають різне маркування в кольорі для:

L фази - білим (чорним, коричневим),

Для під'єднання статі до термостата в стіні потрібно буде проштробити неглибоку канаву. Через неї пройдуть дві трубки з ПВХ - одна, призначена для холодних кінців нагрівального елементу, інша - для термодатчика.

Тепер можна вважати, підготовку до приєднанню статі з підігрівом закінченою.

Варіанти підключення для різних типів систем

Відразу відзначимо, що працювати кабелем з двома струмопровідними провідниками зручніше, ніж з одножильний конструкцією, оскільки до терморегулятора підводять тільки один його кінець.

Відмінності в нагрівають елементах диктують деякі особливості підключення.

Кабельний тепла підлога

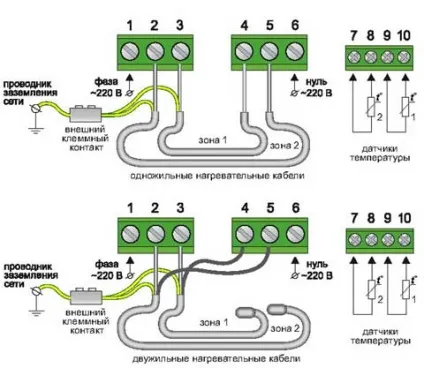

При укладанні кабельного статі використовують як одно-, так і двожильні нагрівальні елементи. Відповідно, схеми ненабагато відрізняються в нюансах підключення до термостата, в іншому ж принцип монтажу однаковий.

А тепер про сам процес. Для початку вирівнюється підстава, укладається шар теплоізоляції і демпферна стрічка. Ще до початку монтажу силові дроти необхідно протягнути до місця розташування термостата з тим розрахунком, що сполучна муфта в результаті залишиться в тілі стяжки. Схема подальших дій така:

• монтажну стрічку укладають на теплоізоляційному шарі або прямо поверх чорнової підлоги, якщо, звичайно, під ним тепле приміщення;
• кабель рівномірно розкладають по кріпленнях стрічки;
• встановлюють датчик в Гофротрубка;
• перевіряють опір кабелю, воно повинно відповідати зазначеному в паспорті значення - для цього знадобиться тестер;
• заливають стяжку і чекають її затвердіння;
• активують систему, приєднавши електропроводку, живлять дроти від термодатчика і нагрівають секцій за допомогою гвинтових затискачів.

Найкращим варіантом розкладки кабелю вважається змійка. При виборі іншого способу простежте, щоб його лінії не перетиналися.

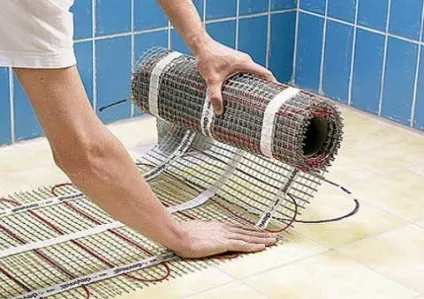

Термомати - це різновид кабелю, що гріє, тому підхід до монтажу для обох систем досить схожий. З матами, звичайно, працювати простіше. Цьому сприяє кілька чинників: відсутня теплоізоляція, стяжку заливають тонким шаром і т. Д. Тобто в наявності явна економія на будматеріалах, необхідному обсязі робіт. Не можна як гідність не відзначити і мінімальний підйом висоти статі.

Якщо при підключенні нагрівальних мат до термостата довжини холодних кінців виявляється недостатньо, то інша частина вирізається з нагрівального мату. Сполучна муфта залишається всередині стяжки.

Плівкова тепла підлога

Це сучасна модель статі з підігрівом, де в ролі нагріває елемента виступає біметалеві або карбонові елементи. Підключають його до мережі через мідні провідники, що проходять по краях нагревающей плівки. Пол укладають на спеціальну підкладку, як правило, з відображає матеріалу, яка розгорнута на підставі. Листи плівки підключають паралельно. В останньому одну з пари струмопровідних смуг приєднують до попереднього, а другу припаюють до клем і виводять до терморегулятора.

І в цьому випадку також підключення датчика теплої підлоги виконують в пластиковій Гофротрубка (16 мм). Її поміщають або в канавці, виконаної в підлозі, або закріплюють прилад на поверхні плівки. Там, де стіна переходить в підлогу, потрібно забезпечити по можливості більший вигин, тоді кабель розташується в трубці вільно. Щоб волога не потрапляла в трубку, з торця її потрібно заглушити.

Основні рекомендації по техніці безпеки

Не маючи достатніх знань з електротехніки та навичок поводження з відповідним обладнанням, не можна самостійно змінювати схему управління. Зокрема, не можна:

• змінювати довжину нагрівального ділянки кабелю;
• підключати безпосередньо кінці кабелю, що гріє в електромережу;
• підключати не розмотаний кабель підігріву;
• розташовувати кабель під стаціонарні предмети меблів;
• ремонтувати систему самому.
