Джойстик для сеги варто (в моєму місті) 65 рублів. Я купив відразу 2 штуки. Ще нам знадобиться роз'єм LPT типу «тато» (зі штирями), паяльник, припій, кислота паяльна, пасатижі, трубка термоусадочна, USB - штекер, викрутки, «моск» і руки.

Для початку необхідно дізнатися кольору проводів відповідають номерам дірочок роз'єму DB-9 (джойстик). Я просто сточив пластмасу на зарядному за допомогою наждаку.

Підключення джойстиків від sega до комп'ютера і їх моддінг своїми руками

Проти лома немає прийому. Усередині штекера виявилася порожнеча з проводами. Є альтернативний варіант розкриття коробки штекера. З боків є що щось на подобі шва. Надавав гострим предметом спочатку з одного боку, а потім з іншого заповітний «волоський горіх» відкриється. Саме так я розкривав штекер другого джойстика.

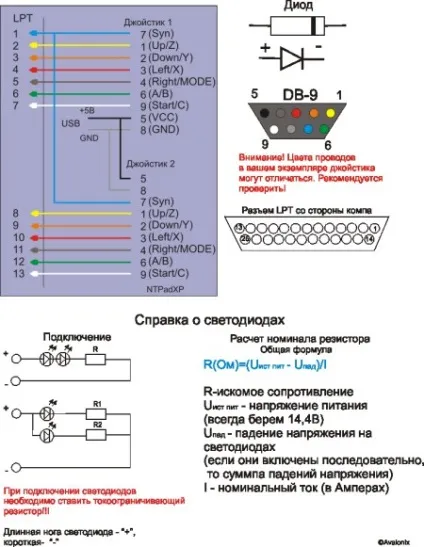

Після того як визначилися з розташуванням і квітами проводів, можна приступити до пайки роз'єму LPT. Паяємо за схемою на малюнку зліва.

Підключення джойстиків від sega до комп'ютера і їх моддінг своїми руками

Підключення джойстиків від sega до комп'ютера і їх моддінг своїми руками

Підключення джойстиків від sega до комп'ютера і їх моддінг своїми руками

Як видно зі схеми харчування я брав від USB. На мій погляд, звідти надійніше, ніж з самого порту LPT. Харчування насправді дуже важлива річ, адже від нього залежить стабільність роботи девайса. Сильно низьке або сильно високе напруження можуть позначатися на реакції джойстика на кнопки: або вони будуть спрацьовувати не з першого натискання або захоплювати ще якісь з собою (наприклад, при натисканні на A буде автоматично спрацьовувати ще і Y).

Підключення джойстиків від sega до комп'ютера і їх моддінг своїми руками

Тепер можна закрити кожух роз'єму. Далі необхідно розібрати джойстик для додавання пари елементів. Коли джойстик розкритий на платі видно ряд контактів куди припаяний сам провід. Необхідно знайти провід, який відповідає за харчування (у мене був чорний). Між ним і самої платою потрібно вставити ще діод КД522 (як правильно поставити зморив на малюнку вище) і резистор на 800Ом.

Знову ж до питання про харчування. 5 Вольт що дає USB мені здалися завеликі. Діод забезпечує падіння напруги приблизно на 0.5В, таким чином в джойстик йде 4.5В. Резистор ж потрібен для обмеження струму (це необхідно для Модді джойсти, про що пізніше). Отже, детальну махінацію з впровадженням двох компонентів необхідно виконати і над другим джойстиком. Все збираємо, і можна підключати. Спочатку в LPT, потім в USB!

Перетинаємо фінішну лінію після першого кола, і заходимо на другий ...
