Як правильно підключити ДБЖ або інвертор до всієї системи опалення в тому випадку, якщо розводка зроблена через автомати щитка? Відповідь може бути не настільки очевидний, як може здатися на перший погляд. Давайте розглянемо конкретний приклад неправильної і правильної схеми підключення.

Помилкова схема підключення

Один із замовників звернувся до нас з проханням провести аудит підключення ДБЖ для системи опалення, яке було здійснено місцевим електриком. Було здійснено виїзд фахівця, який продиагностировал проблему: нейтраль не розривався джерелом. Наведу схему підключення:

Підключення джерела безперебійного живлення або інвертора до газового котла і насосів як уникнути помилок

Помилкове підключення ДБЖ: загальна нейтраль

Підключення джерела безперебійного живлення або інвертора до газового котла і насосів як уникнути помилок

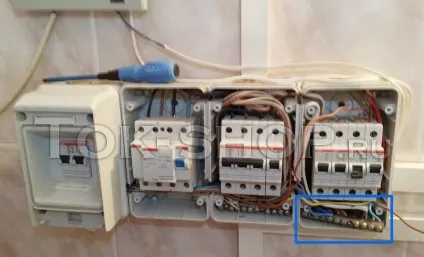

Загальна нейтраль при підключенні ДБЖ

На цю шину замикалися нейтрали всіх насосів опалення, котла і самого джерела. Рішення проблеми: створення додаткової шини нейтрали.

Схема правильного підключення ДБЖ

За допомогою тестера були визначені всі нейтрали резервуються споживачів і виведені на окрему шину (9):

Підключення джерела безперебійного живлення або інвертора до газового котла і насосів як уникнути помилок

Правильне підключення з розривом нейтрали

Після виправлення схеми джерело перестав видавати помилку і заробив коректно:

Підключення джерела безперебійного живлення або інвертора до газового котла і насосів як уникнути помилок

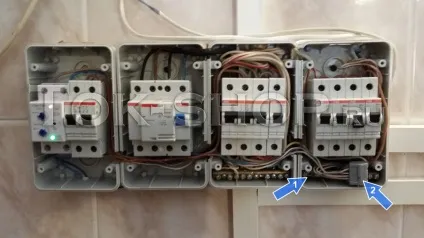

Загальна (1) і резервируемая нейтраль (2)

До речі, помилка з першого погляду для непрофесійного електрика може бути непомітна.

P.S. Уважний Новомосковсктель міг помітити на другій фотографії додатково з'явилося зліва пристрій на DIN-рейці - це УЗМ-51М, про який у нас буде окрема розмова.
