Підключення до автомобільного підсилювача
Все колись роблять що-небудь в перший раз. Коли справа стосується автомобілів і електроніки, краще «сім разів відміряти» (почитати наш FAQ) перш ніж почати щось робити, так буде простіше і дешевше в підсумку Я вже писав раніше про те як вибрати місце для установки авто підсилювача. Сьогодні ми поговоримо про те як правильно підключити автомобільний підсилювач.
Припустимо, що ви вже вибрали автомобільний підсилювач, і знайшли в вашому автомобілі гарне місце для його установки. Тепер нам потрібно провести хорошу силову проводку для живлення підсилювача, підключити акустику до нашого підсилювача і підвести сигнал від головного пристрою (магнітоли). Тепер про все по порядку.
1. Силова проводка для авто підсилювача.

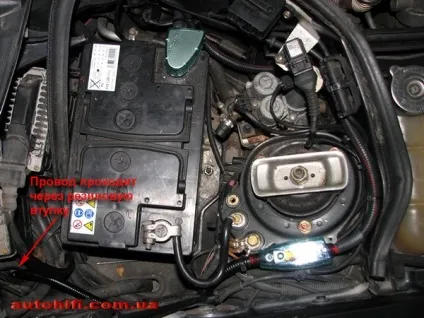

Також необхідно захистити провід додатковою ізоляцією, найчастіше для цього використовують гофровану трубку (тюбінг). Особливу увагу слід звернути на місце проходу дроти через стінку моторного відсіку. Акуратно проведіть провід через один з отворів для проводів, зазвичай з гумовою заглушкою. Зробіть все для того щоб провід не потрапив на метал і не перетерся.

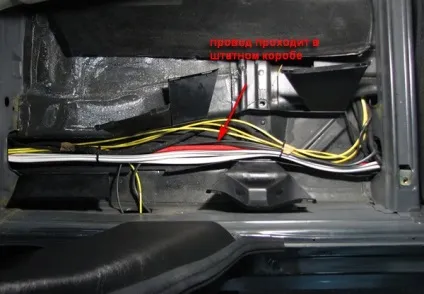

Акуратно прокладете провід по салону, так щоб він не потрапив під рухомі частини (кермо, педалі, полози сидіння - не смійтеся, є і такі помилки!).

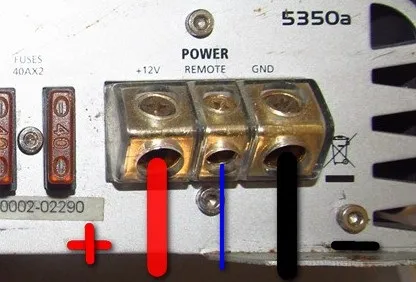

Ось зліва фото клем харчування типового підсилювача. Ми підключаємо наш плюсової провід від акумулятора до клеми + 12V, мінусовій провід від кузова до клеми GND (ground - земля). Третя клема «remote» служить для підключення керуючого дроти від магнітоли. На цьому проводі з'являється + 12V при включенні магнітоли і таким чином магнітола управляє включенням підсилювача. Зазвичай на магнітолах це провід синього кольору або синього з білою смугою.
2. Протягуємо сигнальний провід від магнітоли.
Тепер нам необхідно подати музичний сигнал з нашого джерела звуку (магнітоли) до нашого підсилювача. У більшості випадків ми будемо брати сигнал з лінійного виходу (Line Out) магнітоли ( «дзвіночки» на задній панелі). Ось як це виглядає:
У різних магнітол може бути різна кількість лінійних виходів. Максимум їх три пари (не рахуючи мультимедійних центрів де їх може бути більше) - це виходи Front. Rear. Sub тобто лінійні виходи для підключення підсилювача фронтальні х, тилових акустичних систем і сабвуфера. Вибираємо відповідний вихід (виходи). Сюди ми підключаємо спеціальний екранований міжблочний кабель. Вибір межблочного кабелю - матеріал для окремої статті, тут я обмежуся радою -не економте на «межблочнікі», вибирайте найбільш якісний наскільки вам дозволяє бюджет.
Також нам необхідно протягнути дріт управління підсилювачем. про який ми говорили раніше. Це можна зробити разом з межблоком, більш того в деяких міжблочних проводах вже вбудований такий окремий провід.

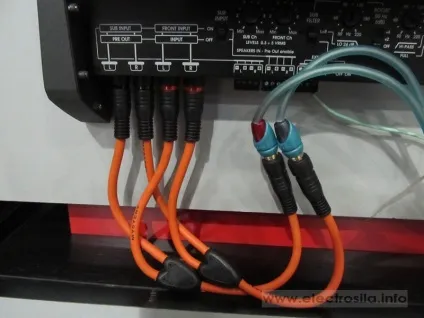

Якщо ви встановлюєте 2-х канальний підсилювач то вам знадобиться двох канальний межблок, якщо чотирьох канальний то потрібно два двоканальних або ось такий двоканальний. Що робити якщо у вашій магнітоли всього одна пара лінійних виходів (як на нашій картинці вище) а вам потрібно подати сигнал на двоканальний підсилювач? Тоді ви можете використовувати так звані Y-адаптери (розгалужувачі). Такий перехідник має один вхід і два виходи на кожен канал, таким чином ми отримуємо дві стерео пари з однією. Дивіться ілюстрацію:
Нормальні сучасні підсилювачі (Audison наприклад) мають можливість внутрішнього паралельного підключення входів, таким чином Y-адаптер вам не знадобиться.

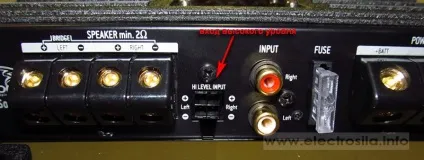

Ви можете також взяти сигнал безпосередньо з виходів магнітоли на динаміки (сигнал високого рівня) в тому випадку якщо у Вашої магнітоли немає лінійних виходів. Більшість сучасних підсилювачів мають відповідні входи для цього (Hi level input). Підключаємо звичайними акустичними проводами, дотримуючись полярності і не плутаючи лівий канал з правим:
Існують різні схеми підключення автомобільних підсилювачів. Ми розбили приклади підключення за кількістю каналів підсилювачів:
Варіанти підключення одноканального підсилювача (моноблока)
Підключення двох канального підсилювача
Підключення трьох канального підсилювача - по суті підключення триканальні підсилювачі це одноканальний і двоканальний підсилювач в одному корпусі. Так що прочитавши два посилання вище ви все зрозумієте.
Підключення чотирьох канального підсилювача
Підключення п'яти канального підсилювача
Підключення шести канального підсилювача.
3. Протягуємо і підключаємо дроти на акустику
Тепер вам необхідно підключити вашу акустику до підсилювача. Використовуємо для цього акустичні дроти. Темі вибору акустичного проводу доведеться присвятити окрему статтю, про це пізніше.
