Підключення бортового комп’ютера ваз 2110

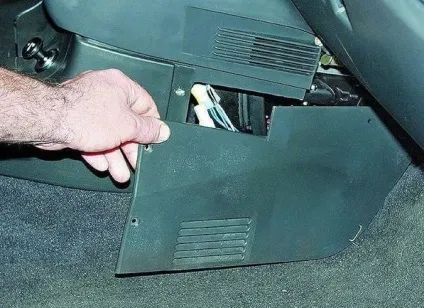

Установка бортового комп'ютера справа не складна і займе у вас півгодини часу. Як правило, в комплектацію БК вже входить колодка контактів за допомогою, якої здійснюється підключення до спеціального роз'єму автомобіля. Для тих, хто не в курсі гніздо знаходиться в нижній правій частині торпеди.

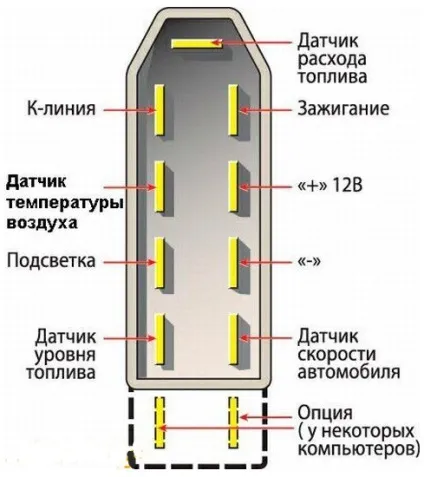

Для додаткової інформації кілька слів про терморегулятори роз'єму для підключення бортового комп'ютера.

Як бачите, на представленому зображенні після підключення бортовий комп'ютер має доступ до всіх основних елемента електронної бортової мережі автомобіля. Для повного запуску БК залишається тільки під'єднати К-лінію.

Що таке К-лінія і навіщо вона потрібна?

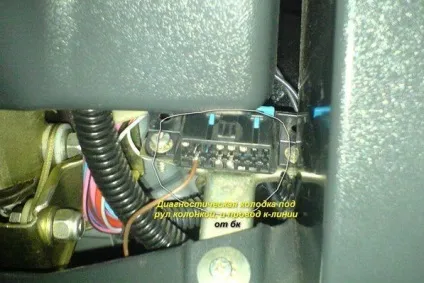

К-лінія - це канал, по якому на БК надходить найбільш важлива інформація. З допомогу цього підключення будуть доступні дані по помилках, які виникають під час роботи двигуна. а також його температура, і інша важлива діагностична інформація. Провід К-лінії підключається до основного роз'єму, який знаходиться під рульовою колонкою зліва від водійського місця. За допомогою спеціального дроту, який також йде в комплекті з бортовим комп'ютером виробляємо підключення як показано на представленому зображенні.

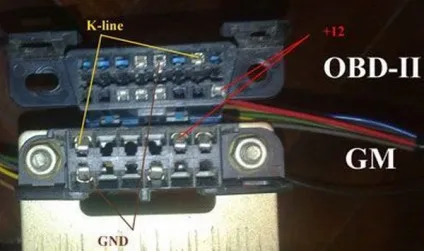

І наостанок про діагностичних роз'ємах ВАЗ 2110. Всього є два різновиди контактних колодок Євро-2 (GM) і Євро-3 (ODB-II) на фото вказані висновки, до яких необхідно провести підключення К-лінії під час установки бортового комп'ютера на ВАЗ 2110 .
