Підготовка материнських плат asus lga1150 для процесорів broadwell керівництво hardwareluxx
Сторінка 3: Оновлення BIOS в деталях
BIOS необхідно оновлювати до установки процесорів Broadwell. У всіх сучасних материнських плат ASUS доступні два способи оновлення BIOS. Ви можете скористатися утилітою BIOS Updater або функцією USB BIOS Flashback, яка підтримується на багатьох материнських платах ASUS. На жаль, звичайна процедура прошивки через EZ Flash або утиліту ASUS під Windows в даному випадку не працює. На прикладі материнської плати ASUS Maximus VII Hero ми покажемо обидва способи.
Оновлення BIOS через USB BIOS Flashback
Один із способів поновлення BIOS полягає у використанні фірмової функції USB BIOS Flashback, яка присутня на більшості сучасних материнських плат ASUS. Під цією функцією мається на увазі кнопка на панелі введення / виводу і спеціальний порт USB, який ASUS забезпечила функцією USB BIOS Flashback. Також вам буде потрібно USB-флешка, відформатована в FAT32.
Спочатку слід завантажити прошивку BIOS з розширенням CAP з сайту ASUS, потім перейменувати файл.
У разі материнської плати Maximus VII Hero файл слід перейменувати в "M7H.CAP". Даний файл потім необхідно скопіювати в кореневу папку на USB-накопичувачі (або упевнитися, що файл там існує, якщо ви скопіювали його раніше). Для інших материнських плат ASUS з підтримкою функції USB BIOS Flashback слід звіритися з керівництвом користувача - там вказано, яке ім'я має бути у файлу.

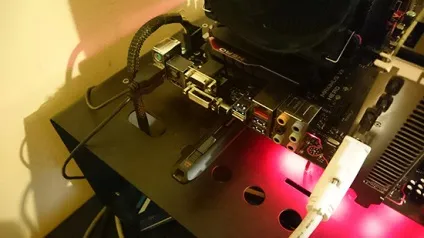

Потім підготовлену USB-флешку слід встановити в USB-порт з підтримкою функції USB BIOS Flashback - на материнській платі Maximus VII Hero він розташовується праворуч від кнопки. З двох портів USB 3.0 слід використовувати нижній. У разі всіх інших материнських плат слід звіритися з документацією, щоб вибрати правильний порт USB. Комп'ютер необхідно вимкнути, після чого затиснути кнопку USB BIOS Flashback на три секунди.

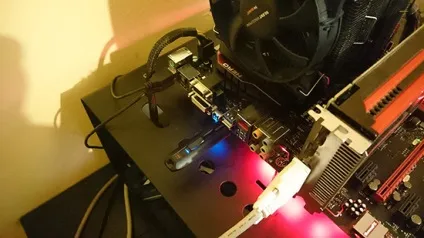

Система запуститься, після чого почнеться процес оновлення BIOS материнської плати. Після завершення оновлення світлодіод кнопки вимкнеться. Потім можна стартувати систему, вона запуститься вже з новою версією BIOS. У материнських плат ROG опціонально оновлюється і прошивка чіпа ROG.
Великою перевагою даної функції є те, що для поновлення BIOS не потрібно встановлювати процесор і пам'ять. Так що якщо ви купите материнську плату ASUS з функцією USB BIOS Flashback і процесор Core i5-5675C або Core i7-5775C, то зможете оновити BIOS до останньої версії до установки CPU, так що переставляти процесори для прошивки не доведеться.
На наступному ролику процес оновлення показує Кріс Хуанг з ASUS
Оновлення BIOS через утиліту BIOS Updater
Але функція USB BIOS Flashback є не у всіх материнських плат ASUS. З цієї причини ASUS пропонує функцію BIOS Updater, яка дозволяє підготувати материнські плати ASUS на чіпсетах Z97 і H97 під два процесори Broadwell. Але ASUS спеціально вказує, що утиліта BIOS Updater буде працювати тільки з процесором 4-го покоління. Так що BIOS необхідно оновити перед апгрейдом. Утиліту можна скачати на сайті ASUS за наступним посиланням: BIOS Updater для процесорів Intel Core 5-го покоління.
Для початку поновлення необхідно запустити файл "Update.exe".
В даному вікні слід вибрати файл BIOS CAP, який попередньо слід завантажити. Для вибору натисніть відповідну кнопку праворуч.
Тепер виберіть папку, де зберігається файл CAP, після чого зробіть подвійний клік мишею.
Утиліта BIOS Updater тепер може виконувати прошивку файлу BIOS CAP. Для запуску процесу оновлення досить ствердно відповісти на запит.
Потім слід почекати, поки процес оновлення не буде завершено. Звичайно, під час процесу оновлення не слід перезавантажувати систему.
Коли процес оновлення буде завершено, з'явиться відповідне повідомлення. Потім слід підтвердити запит, система буде перезапущено вже з новим BIOS. Знову ж таки, в разі материнських плат ROG може оновитися і прошивка чіпа ROG.
висновок
Після поновлення BIOS для підтримки процесорів Broadwell можна приступати до установки самих процесорів Core i5-5675C або Core i7-5775C. У разі інших виробників материнських плат процес буде схожий, перед установкою нового процесора на материнські плати Z97 або H97 слід оновити BIOS. Ми підготуємо окрему новина, в якій наведемо материнські плати, які підтримують процесори Broadwell. Але сьогодні вже зрозуміло, що практично всі материнські плати на чіпсетах Z97 або H97 підтримуватимуть нові процесори, досить встановити нову версію BIOS, яка містить мікрокод для нових процесорів CPU.
