Підбір перерізу балки настилу
РОЗРАХУНОК БАЛКИ настил
Визначення навантаження і розрахункових зусиль, які сприймаються балками настилу до реконструкції будівлі
Балки настилу сприймають такі навантаження: постійне навантаження - вага настилу і власну вагу балки; тимчасова навантаження - вага обладнання, людей та ін.

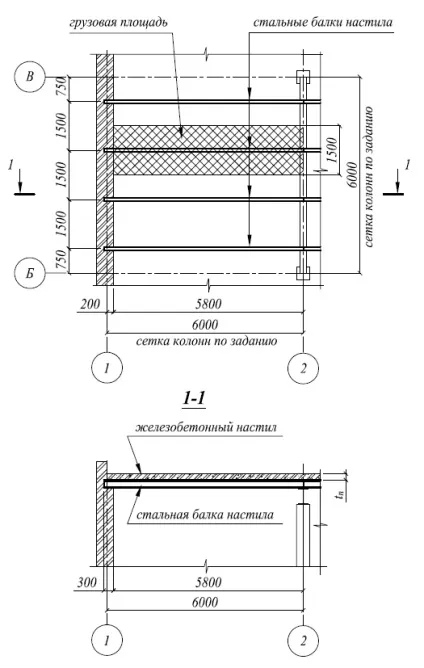

Розрахункова схема балки представлена на рис. 2:
При визначенні постійного навантаження виходимо з того, що настил складається із залізобетонних плит суцільного перерізу. Тоді вага 1 м 2 настилу:
де - товщина плити;
- об'ємна вага залізобетону.
Власна вага балки настилу наближено приймаємо рівним 2% від повного навантаження на балку:
Нормативна постійне навантаження на балку, приведена до 1 м 2 перекриття:
Сумарна (тимчасова і постійна) погонне нормативне навантаження:
де a - крок балок настилу.
Сумарна розрахункове навантаження:
де і - коефіцієнти перевантаження для тимчасової і постійної навантаження.
Знаходимо максимальний згинальний момент в балці від розрахункового навантаження:
де - проліт балок настилу.
Місцезнаходження опорних реакцій визначаємо з умови, що опорний тиск розподіляється по стіні рівномірно по всьому майданчику контакту балки і стіни. Глибину закладення балку в стіну приймаємо 0,3 м.
Підбір перерізу балки настилу
Розрахунок балок виробляємо в припущенні пружної або упругопластической роботи матеріалу. В цьому випадку, міцність балок перевіряємо за такою формулою:
де с1 - коефіцієнт, що враховує розвиток пластичних деформацій в розрахунковому перерізі балки;
Ry = 240МПа- розрахунковий опір для С245.
Визначаємо необхідний момент опору балки, приймаючи наближено з1 = 1,1:
По сортаменту прокатних двотаврів підбираємо двотавр с. Приймаємо двутавр №33:
Прийняте перетин балки перевіряємо за другою групою граничних станів:
Граничний відносний прогин для балок перекриттів приймається по СНиП II-23-81:
Фактичний відносний прогин залежить від геометричних параметрів балки і нормативного навантаження:
Прийняте перетин задовольняє СНиП II-23-81 по міцності і жорсткості.
посилення конструкція балка перетин
