Пічна гарнітура (1)
У пічному справі використовуються різні чавунні вироби: засувки, в'юшки, прочистние дверки, герметичні дверцята і напівдверцята, плити і конфорки, колосникові решітки і колосники, поворотні заслінки і інші. Вони міцні, не прогорають, не іржавіють, менше коробляться від високої температури і служать тривалий час. Заслінки, стрижні, гвинти запорів, клямки, коромисла виготовляють з вуглецевої сталі.
Деякі вироби доводиться виготовляти самому з відповідною стали: духові шафи, водогрійні коробки, самоварники, коробки для чищення.
При покупці пічної гарнітури в магазині перевіряють на відсутність тріщин у виробах легким простукуванням їх у висячому положенні сталевим стрижнем: звук повинен бути чистим, не деренчить. Необхідно, щоб дверки і засувки, а також в'юшки добре закривалися, особливо герметичні дверцята. Дверцята і ручки повинні мати плавний хід, без заїдання, движок засувок повинен вільно переміщатися в пазах рамок.
Топкові дверцята (рис. 1) забезпечують процес горіння, завантаження палива, виїмку шлаку. Розрізняють дверцята негерметичні, ручка яких щільно замикає дверку шляхом повороту її навколо осі, і герметичні, які відливають більш масивними, лінії притворов полотна і рамки пришабровують для щільного прилягання. Їх постачають внутрішнім полотном (відбивачем), яке охороняє основне полотно від надмірного нагрівання.
Топкові дверцята (рис. 1) забезпечують процес горіння, завантаження палива, виїмку шлаку. Розрізняють дверцята негерметичні, ручка яких щільно замикає дверку шляхом повороту її навколо осі, і герметичні, які відливають більш масивними, лінії притворов полотна і рамки пришабровують для щільного прилягання. Їх постачають внутрішнім полотном (відбивачем), яке охороняє основне полотно від надмірного нагрівання.
Лапки до рамкам дверцят кріплять для того, щоб міцно зміцнити їх в кладці печей. Для цієї мети використовують смугову сталь, яка більше ширини дверки на 200-300 мм. Смужки прикріплюють до двох сторін дверцят, до них приклепують лапки. Смужки можуть бути довшими дверцята на 400-500 мм, в цьому випадку лапки згинають. Закріплювати дверцята дротом не рекомендується, так як вона швидко перегорає.
Всі сталеві вироби з лицьового боку (зовні) покривають вогнетривким лаком.
Поддувальную дверцята (напівдверцята) ставлять в піддувалі або під колосниками. Її призначення - подавати повітря до палива під час горіння, а також для очищення зольника від золи. Напівдверцята бувають також затулкові (160х335 мм), через які відкривають і закривають в'юшку на димовому каналі. Розміри звичайних полудверок: 160х270, 160х150 і 170х170 мм, герметичних: 280х170, 176х176, 160х170 і 160х105 мм.

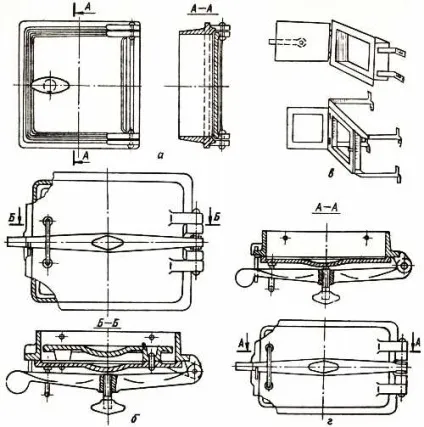

Мал. 1 Гарнітура пічна:
а - негерметичні дверцята; б - герметична дверцята; в - дверцята з кляммерами (лапками); г - піддувальна дверцята.
Прочистние дверцята (112х150 мм) встановлюють в стінках печі або димової труби. Вони призначені для очищення каналів печі або труби від золи і сажі.
В'юшки (рис. 2, а) - запірний пристрій, що виготовляється з чавуну. Вона встановлюється на виході з печі, який відкриває або перегороджує доступ топковим газів в димову трубу. Вага її (в залежності від діаметра) - 4,5-9 кг. В'юшки виготовляють трьох розмірів, вважаючи за квадрату рамки: 330х330, 280х280 і 220х220 мм. В'юшки складається з рамки з отвором і бортиками. Усередині отвір закривається Блінкен, а зовні додатково верхньою кришкою, яка захоплює бортики. Завдяки подвійному затвору вона щільно закривається. Встановлюють в'юшку в спеціальному отворі димаря, яке з зовнішньої сторони печі закривають затулкові дверцятами. Іноді ставлять в'юшку, а над нею засувку.
Мал. 2. в'юшки (а) і засувка (б)
Засувка (рис. 2, б) використовується для закривання димової труби після топки печі або перемикання димоходів в комбінованих печах. Вона складається з движка, який пересувається в пазах рамки. Рамку встановлюють в кладці печей і притискають цеглою. Виготовляють засувки шести розмірів: 322х454, 266х396, 233х385, 302х345, 192х450 і 192х340 мм. На річках не повинно бути задирок і гострих кромок, здатних поранити руки, між движком і рамкою не повинно бути зазорів.
