Ductiles інтерактивна дошка своїми руками, мозгочіни

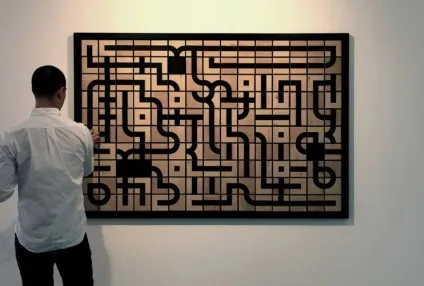

Виріб складається з панелі з масивом осередків 15х10 і 150 плиток з нанесеними на них візерунками, що нагадують вісім візерунків з гри. А суть саморобки полягає в тому, щоб створити з цих плиток мозгоузор на панелі, проявивши при цьому свою уяву.

Матеріали і інструменти (для панелі 10х5 зі 100 плитками)

- 2 листи фанери 120х60х1см

- 1 лист МДФ 120х60х0.5см

- циркулярна пила

- шліфувальна машина з наждачним папером зернистості 100

- чорна фарба і середня кисть

- кутник, олівець, ластик

- столярний клей

- малярський скотч

- викрутка і шурупи (для підвішування на стіну)

Крок 1: Нарізка плиток

За допомогою циркулярної пилки, дотримуючись заходів безпеки, нарізаємо листи фанери на мозгопліткі розміром 10х10см, так з листа 120х60см виходить приблизно 55 штук. Плиток можна робити стільки, скільки забажаєте. Я для панелі з масивом 15х10 нарізав 200 плиток, на яких потім завдам вісім варіантів візерунків.

Крок 2: Зачистка плиток

На шліфувальному столі або іншим відповідним способом шліфуємо плитки, зачищаємо кромки, але при цьому не занадто сточуємо їх.

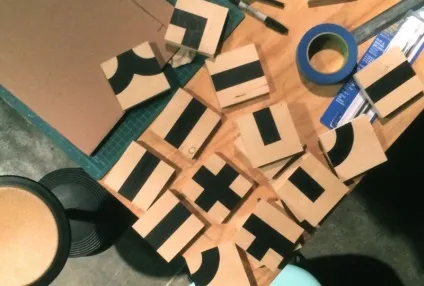

Крок 3: Фарбування

Вісім графічних візерунків в своїй основі мають сітку 3х3 з різними варіантами її заповнення. Прямі лінії візерунків я завдав за допомогою металевої лінійки, малярного скотча і будівельного ножа, а потім пофарбував підготовлені місця плиток чорної екстер'єрної фарбою. Я не рекомендую використовувати для цих цілей Спей-фарбу, надто брудна це справа.

Для округлих ліній візерунків я використовував компас, який прикладав в потрібному місці, обводив, а потім вручну вирізав контур мозгоножом. Не переживайте, якщо процес йде повільно, дане заняття вимагає досвіду і має заспокійливу дію 🙂

Крок 4: Нарізка деталей панелі

У цьому мозгоруководстве описується створення панелі з масивом 10х5, але масив може бути яким завгодно, від 5х5, до 500х500 (або ще більше).

Отже, нарізаємо деталі панелі з МДФ товщиною 0.5см:

(А) підстава: 106х53см - 1 шт

(B) горизонтальні планки: 106х1см - 4 шт

(D) зовнішні горизонтальні планки: 106х1.5см - 2 шт

(E) зовнішні вертикальні планки: 53х1.5см - 2 шт

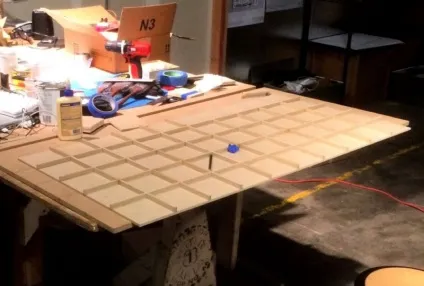

Крок 5: Збірка панелі

5.1 До основи (А) за допомогою столярного клею приклеюємо горизонтальну планку (В), для витримування розмірів зручно використовувати плитку 10х10см. Надлишки клею відразу витираємо.

5.2 Нижче приклеєною раніше горизонтальної планки приклеюємо малі вертикальні планки (С). Так само використовуючи плитку для витримування розмірів, і також витираємо надлишки мозгоклея. У отримані осередки можна спробувати вставити плитку, щоб переконатися чи підходить вона.

5.3 Повторюємо дії пункту 5.2, але з вірніше боку горизонтальної планки.

5.4 Повторюємо пункти 5.1 і 5.2 з наступним рядом, і так поки не заповниться вся панель.

5.5 Кріпимо зовнішні планки (D) і (E) у відповідних місцях.

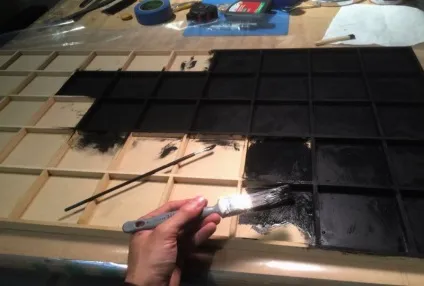

Крок 6: Фарбування панелі

Зібрану панель фарбуємо в чорний колір, і для цих підійде і звичайна фарба, і спрей-фарба. Головне, не захоплюватися шарами, інакше плитки можуть не увійти в пофарбовані осередку.

Способів підвісити саморобку на стіну багато, головне щоб вона була нерухома, інакше при установці плиток панель буде кренитися.

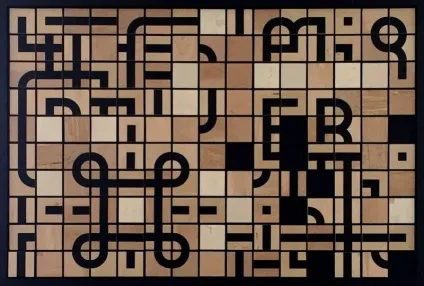

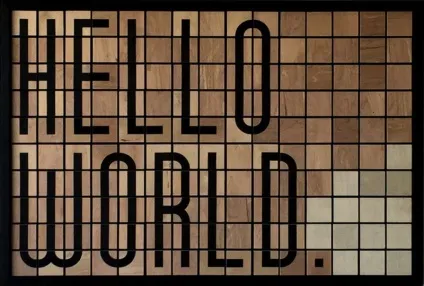

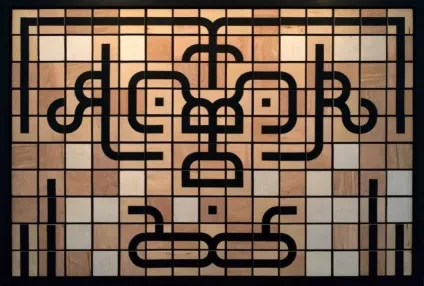

Крок 7: Готово!

P.S. Деякі плитки можуть вийде більше осередку і не входити в неї, виправляється це шліфуванням торців. А якщо плитки трохи менше осередки і випадають з неї, то можна нанести побільше шарів фарби на ці плитки. Якщо все плитки випадають, то причина може бути в тому, що осередки занадто великі, і можна зменшити їх також нанесенням більшої кількості шарів фарби.
