пічна фурнітура

Пічні прилади - це готові металеві вироби: топкові, піддувальні і інші дверки, колосникові решітки, колосники, димові засувки, пічні в'юшки, чавунні плити, заслінки, духові шафи, водогрійні коробки та ін. Чавунні прилади більш міцні, не прогорають, не іржавіють, менше коробляться від високої температури і служать більш тривалий час. Дверцята і засувки, а також в'юшки повинні добре закриватися. Найбільш щільно закриваються герметичні дверцята. Дверцята і ручки повинні мати плавний хід, без заїдання дверцят засувок і вільно переміщатися в пазах рамок.

Все пічні прилади виготовляють з республіканським стандартам (РСТ), які мають свої розміри і сортимент. Наприклад, по РСТ РРФСР 556-76 плити чавунні цільні, з одного конфоркою виготовляють двох типів: довжиною 210 мм і шириною 280 і 340 мм. а по РСТ УРСР 1062-71 плити з одного конфоркою виготовляють трьох типів: довжиною 470, 620 і 666 мм, відповідно шириною 270, 420 і 460 мм. Деякі прилади іноді доводиться виготовляти забудовникам з відповідною стали. Найчастіше це духові шафи, водогрійні коробки, заслінки, самоварники, коробочки для чисток, іноді і дверки. Всі розглянуті нижче прилади за своїми розмірами відповідають вимогам РСТ РРФСР 556-76.

Дверцята і полудверки підрозділяються на топкові, піддувальні, прочистние і затулкові

Топкові дверки служать для закривання печі, завантаження палива в піч і його перемішування, шурування, при горінні. У печах, які не мають піддувала, топкові дверки використовують для регулювання подається в топливник повітря, необхідного для горіння палива. Кожна дверцята складається з рамки і полотна. Полотно кріплять на двох петлях до рамки і закривають ручкою за гачок, прикріплений до рамки. Рамку будь дверки потрібно міцно кріпити в кладці печі. Виготовляють такі дверки як звичайними, так і герметичними. Звичайні дверки виготовляють з чавуну або сталі. Між полотном і рамкою можливі зазори. При виготовленні сталевих виробів їх розміри можуть бути різними.

Дверцята печі: а - топкова герметична; б - топкова негерметичних; в - піддувальна герметична.

Засувки пічні служать для закривання димової труби після топки печі або перемикання димоходів в комбінованих печах. Засувка складається з движка, який пересувається або ходить в пазах рамки. Рамку встановлюють в кладці печей і притискають цеглою. Виготовляють засувки з чавуну шести розмірів: 322х454, 266х396, 233х385, 302х345, 192х450, 192х340 мм. На річках не повинно бути задирок і гострих кромок, здатних поранити руки. Між двигуном і рамкою бувають зазори, що не забезпечує щільного закривання. Тому часто використовують не одну засувку, а дві (одну над іншою).

В'юшки служить для тієї ж мети, що і засувка. Вона складається з рамки з отвором і бортиками. Усередині отвір закривається Блінкен, а зовні додатково верхньою кришкою, яка захоплює бортики. Завдяки подвійному затвору вона щільно закривається. Встановлюють в'юшку в спеціальний отвір димоходу, яке з зовнішньої сторони печі закривають затулкові дверцятами. Іноді ставлять в'юшку, а над нею засувку. В'юшки виготовляють трьох розмірів, вважаючи за квадрату рамки: 330х330, 280х280, 220х220 мм, що мають відповідно отвори 350, 280, 114 см2. В'юшки виготовляють з чавуну і після виливки додатково обробляють, щоб вони щільніше закривалися.

Запірні пристрої. а - в'юшки; б - засувка

Заслінку поворотну (баран) виготовляють з чавуну. Він являє собою в'юшку, кришка якої обертається на довгій осі з ручкою, випущеної через кладку. Закривають або відкривають кришку ручкою, при цьому не брудняться руки. Регулювати тягу в печі такий заслінкою неможливо, до того ж вона нещільно закривається і через неї йдуть з печі гарячі гази. Виготовляють заслінку поворотну чотирьох розмірів з діаметром в чистоті 150, 180, 200 і 230 мм.

Колосникові решітки. а - кошик; б - правильне положення решітки; в - неправильне положення решітки.

Колосникові решітки та колосники виконують цільними з чавуну, а для топок великих розмірів - у вигляді окремих колосників. У цільних решітках є отвори, через які подається повітря до палива. Укладають решітки або колосники над піддувалом так, щоб їх Прозоров або отвори були спрямовані уздовж топливника (від дверки до задньої стінки). На них кладуть паливо. Повітря, що проникає через отвори решіток або колосників до палаючого палива, забезпечує його нормальне згоряння. Колосникові решітки виготовляються шести розмірів: 380х252, 300х252, 250х252, 250х180, 140х180, 120х140 мм, - і мають відповідну кількість ребер: 13, 13, 13, 9, 9, 7. Колосникові решітки для вугілля виготовляють більш масивними. Окремі колосники мають на кінцях припливи і, при укладанні їх один до іншого, між приливами утворюються зазори, через які і проходить повітря.

Плити (верхній чавунний настил)

Плити (верхній чавунний настил) відносяться до пічним приладів, необхідним для обладнання кухонних вогнищ або плит. Виготовляють їх з чавуну у вигляді окремих плит без конфорок, або окремих складових плит з конфорками або цільних плит з одним або двома отворами для конфорок різного діаметру.

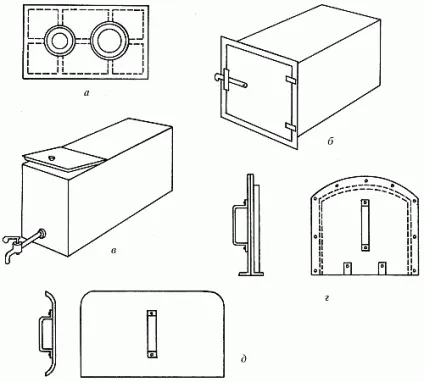

Пічні вироби. а - чавунний настил з конфорками; б - духову шафу; в - водогрійний бачок; г, д - заслони.

Конфорки складаються з декількох окремих чавунних кілець, що дає можливість змінювати розміри отвору в плиті в залежності від використовуваної посуду. Іноді, в процесі виготовлення, ці плити, для посилення нагріву, постачають знизу ребрами. Часто з нижньої сторони плит для додання їм жорсткості і кращого нагріву роблять борту або пояса шириною по 30 мм і з відступом від країв плити на 20 мм. При кладці печі плита повинна лягати на кладку так, щоб ці борти не доходили до цегли по всім сторонам мінімум на 5 мм, що необхідно на розширення металу. Якщо ж цього не зробити, то пічна кладка буде розбудовуватися.

Плити без конфорок виготовляють розміром 710х410 мм. Складові плити (настил) мають довжину 410, 530 і 660 мм при спареної ширині 360 мм. Плити цільні з одним отвором для конфорок виробляються розміром 410х280 мм з конфоркою діаметром 184 мм і 410х340 мм з конфоркою діаметром 244 мм. Плити цільні з двома отворами для конфорок виробляються розміром: 585х340 мм, з великою і малою конфорками діаметром 244 і 184 мм; 710х410 мм, - з конфорками діаметром 244 і 184 мм і 760х456 мм, - з конфорками діаметром 304 і 244 мм.

Топкові дверки є рамку, з внутрішньої сторони якої кріпиться герметична дверцята, яку виготовляють тільки з чавуну. Вони масивні, кромки рамки, що стикаються з полотном, ретельно обробляють (пріпілівают і Шабр) для того, щоб вони якомога щільніше прилягали один до одного. Полотно дверки щільно притискається до рамки притискним гвинтом, укріпленим в середині планки-клямки, яку закладають за гачок рамки. Герметична дверцята складається з двох полотен: зовнішнього і внутрішнього, яке відображає тепло, оберігаючи зовнішнє від сильного нагрівання, що особливо важливо при топці печей кам'яним вугіллям, так як від сильного нагрівання зовнішнє полотно може деформуватися. Розміри топкових дверцят звичайних: 294х270, 368х274, 234х270, 230х260, 224х220 і 160х220 мм. Розміри топкових дверцят герметичних: 280х305, 280х235, 255х255 і 234х250 мм; духовочние - 202х300 мм.

Прості сталеві дверки можна виготовити слюсарним способом. Полудверки бувають звичайні і герметичні. Вони мають різне призначення і за розмірами менше топкових.

Топкова дверцята. а - дверцята; б - рамка; в - кляммери.

Поддувальную дверку (полудверки) ставлять в піддувалі або під колосниками. Її призначення - подавати повітря до палива під час його горіння, а також для очищення зольника від золи. Полудверки бувають також затулкові розміром 160х335 мм, через які відкривають і закривають в'юшку на димовому каналі. Розміри полудверок звичайних: 160х270, 160х150 і 170х170 мм; - герметичних: - 280х170, 176х176, 160х170 і 160х105 мм.

Прочистние дверки встановлюють в стінках печі або димової труби. Вони призначені для очищення каналів печі або труби від золи і сажі і виготовляються розміром 112х150 мм. Через прочистние дверки проводиться очищення каналів димовідводу і труб печі. Дверцята монтуються як у димарі, так і на стінках.

Чистки-коробочки практичніші, ніж дверки. Їх можна виготовити з покрівельної стали такого ж розміру як і прочистние дверки, вони досить простої конструкції. Чистки-коробочки складаються з рамки, в яку входить коробочка з ручкою. Внутрішню частину коробочки заповнюють шматком цегли на глиняному розчині. Цегла беруть товщиною, рівній товщині стінки печі або димоходу. Можна обійтися однією коробочкою без рамки, вставивши її в отвір кладки і обмазавши глиняним розчином. Коробочки легко виготовити своїми силами.

Лапки до рамкам дверцят

Лапки до рамкам дверцят кріплять для того, щоб можна було міцно зміцнити дверку в кладці печей. Для цієї мети використовують смугову сталь довше на 200 - 300 мм ніж дверцята, яку прикріплюють до двох сторін рамки, і до неї приклепують лапки або ж ці смужки беруть довше дверки на 400 - 500 мм, відгинають лапки і загинають їх кінці. Закріплювати дверки дротом непрактично, т. К. Дріт швидко відпускається, перегорає і руйнується. Всі сталеві вироби з лицьового боку (зовні) покривають вогнетривким лаком.

Піч пічні, або духові шафи, являють собою короб з чорної листової сталі. До передньої частини його приклепують або приварюють чавунну або сталеву раму з відкидною двостулкових дверцятами. Піч застосовують для випічки хліба, пиріжків, запіканок і т. Д. Усередині короба до його бічних стінок кріплять сталеві куточки, за якими пересувають листи для виробів, що випікаються або решітки для сушіння різних продуктів. Елементи духовки з'єднують заклепками, зварюванням або фальцового швом. Духова шафа вставляють або вмазують в пічну кладку кухонного вогнища або інший печі. Він нагрівається з п'яти сторін відходять гарячими димовими газами, які швидко руйнують сталь. Тому товщина матеріалу, з якого він виготовлений, має певне значення. Габарити духовки залежать від розміру кухонного вогнища. Піч виготовляють з листової сталі товщиною від 0,5 до 3 мм, довжиною від 450 до 500 мм, шириною від 300 до 360 мм, висотою від 250 до 300 мм, а для вогнищ великих розмірів - довжиною від 500 до 550 мм, шириною від 360 до 420 мм і висотою від 300 до 650 мм. Допустимі відхилення по кожному розміру - ± 5 мм. Зовнішні поверхні духовки покривають термостійкими лаками і емалями.

Водогрійні коробки служать для нагрівання води. Вони складаються з самої коробки, розбірного крану і відкривається кришки, через яку в цю ємність заливають воду. Виготовляють коробки з оцинкованої сталі, з міцного алюмінію і рідше міді, лудженої з внутрішньої сторони. Встановлюють коробку збоку топливника і найчастіше за духовою шафою, кріплять в кладці печей нерухомо або всувають в сталевий футляр, вставлений в кладку. Висувні водогрійні коробки зручні в експлуатації та ремонті. Розміри водогрійних коробок залежать від габаритів печі, але найбільш поширені розміром 400х190х420 мм.

Заслін пічної або заслінка, необхідний для закривання гирла українських печей. Він може бути чавунний, але частіше виготовляється з листової чорної сталі товщиною від 0,4 до 1 мм. На малюнку 12 зображено заслінка, виготовлена ​​за вимогами РСТ РРФСР 204-77. Виріб має розміри: довжина - 500 мм, висота - 350 мм з відхиленнями ± 10 мм. Верхні краї заслінки закруглені, в середині є ручка. За формою заслінка нагадує дуже пологу арку, викласти яку з цегли багато складніше полуциркульной. Перш за все слід зробити рамку потрібної форми з кутової сталі, а по ній заслінку. Оскільки від нагрівання і охолодження тонка сталь сильно деформується, треба перш за виготовити для неї каркас з кутової або смугової сталі, але такого розміру, щоб він вільно входив в дугу. На практиці широко використовують заслінку у вигляді полуциркульной арки, так як під неї набагато простіше виконати арку гирла. Внизу заслінки кріплять лапки, щоб остання була стійкіше.

Самоварники служить для вставки в нього самоварної труби під час нагрівання самовара. Часто отвір самоварного каналу закривають прочищувальний дверцятами. Іноді замість дверки вставляють в отвір шматок труби діаметром не більше 100 мм або виготовляють її з листової сталі. Закривають такий самоварники кришкою з листової сталі. Чим щільніше закритий самоварники, тим менше йде тепла з приміщення.

Флюгарки і дефлектори

Флюгарки і дефлектори бувають різних конструкцій і служать для запобігання цегляної кладки верхнього оголовка пічної труби від атмосферних впливів, поліпшення тяги димових газів і запобігання їх від перекидання (дим назад направляється в піч) під час вітряної погоди. Виготовляють їх з листової сталі, бажано більш товстої, що збільшує термін служби. При кладці нових печей може бути використана стара гарнітура за умови, що вона знаходиться в хорошому стані. Прилади, що були у вжитку, слід уважно оглянути, дефектні застосовувати не слід, так як вони швидко прийдуть в непридатність, зажадають заміни, що викличе переробку печі. Від наявності потрібного інструменту, пристосувань і правильної організації праці залежить його продуктивність, безпеку в роботі і якість виконаних робіт. Не всі інструменти можуть бути застосовані одночасно в кладці печей, в основному це залежить від складності робіт. Необхідний перелік інструменту і його призначення наведені в наступному розділі. Багато інструменти можна виготовити своїми силами.
