Будь-яку лазню або сауну на сьогоднішній день неможливо собі уявити без печі. Адже навіть найкраща споруда лазні не дасть ніякого ефекту парилки, якщо в ній не буде працювати піч. Прийнято виділяти два основних види грубок для лазні.

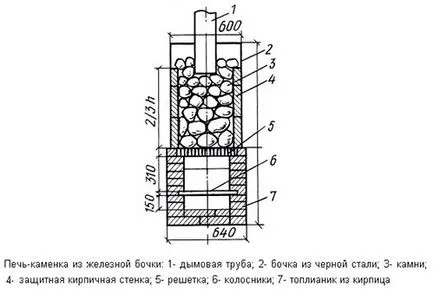

Малюнок 1. Схема пристрою печі-кам'янки з залізної бочки.

Перший вид - цегляні печі. Вони вважаються найкрасивішими, але в той же час дорогими. Таку піч можна скласти тільки досвідченими руками. Адже будівництво звичайної печі і грубки для лазні істотно відрізняється. Та й матеріали для такої справи будуть коштує досить дорого.

Варіант другий - пристрій печі для лазні з металу. Тут є безліч варіантів. По-перше, можна придбати вже готову залізну піч. На сучасному ринку їх існує зараз досить багато, тому не складе проблеми вибрати конструкцію потрібних розмірів, фактури і з певними функціональними особливостями. По-друге, зробити подібного роду піч для лазні можна і своїми руками. Це не зовсім просто, але і особливої ​​складності тут ніякої немає. Зате ви будете повністю впевнені, що ваша піч досить якісна і надійна.

Існує кілька різних способів будівництва металевої банної печі самостійно.

Частина з них доступна тільки професіоналам, інша частина може бути використана недосвідченими людьми. Причому за якістю печі не будуть особливо відрізнятися, так як всі вони мають один і той же принцип дії.

Матеріали та інструмент

Малюнок 2. Схема пристрою залізної печі для лазні.

Зараз буде розглянуто один з найбільш дешевих і легких варіантів пристрою печі для лазні своїми руками. Це залізна піч для лазні своїми руками з вертикальним пристроєм. Вже згадана піч підійде абсолютно для будь-якого приміщення лазні або сауни. Загальна схема того, як влаштовується залізна піч для лазні своїми руками, виглядає наступним чином (малюнок 2). Сам же процес виготовлення буде складатися з чотирьох основних стадій: монтажу топки, кам'янки, бака для води і установки вже готової конструкції печі. Для пристрою печі вам знадобляться такі матеріали та інструменти:

• болгарка;
• наждачний груба папір;
• труба великого діаметру, довжина якої становить 8 см, а товщина стінок близько 8 мм;
• зварювальний апарат;
• невеликі дверні петлі;
• кілька листів металу товщиною близько 1,4 см;
• набір каменів для обладнання кам'янки.

Повернутися до списку

Пристрій відділення для топки

Малюнок 3. Схема пристрою печі-кам'янки з листової сталі.

В першу чергу вам потрібно зробити топку. Вона є основним робочим елементом. Для цього візьміть двометрову трубу і болгаркою поділіть її на чотири частини. Спочатку виріжте 0,7 м - це буде бак для нагрівання води. 1 м труби піде на монтаж кам'янки і топки. А з останків матеріалу будуть вирізані двоє дверцят: одна з них для підкидання дров, а інша - для пристрою піддувала.

Тепер за допомогою болгарки в трубі довжиною 1 м потрібно зробити два отвори. Одне - 5 на 20 см. Це буде вихід для піддувала. А інший отвір розмірами приблизно 20 на 20 буде пристроєм для закидання дров (топка). Наступним етапом буде пристрої функціональної частини піддувала. Для цієї мети необхідно з листа товщиною 1,4 см вирізати прямокутну пластинку таких же розмірів, як і отвір для піддувала. По центру пластинки просвердлите зварюванням отвір. Навколо отвору потрібно зробити 4 гачка для кріплення до них колосника. Після цього приварите пластинку над отвором для піддувала так, щоб вона могла його прикривати. Тепер вам залишається закріпити на пластині колосник, заздалегідь придбаний в магазині.

Повернутися до списку

Монтаж відділення для каменів

Малюнок 4. Схема розрахунку будівництва залізної печі для лазні.

Залишається зробити дверцята для топки. Для цього з того ж листа вирізується шматок розмірами, як і дірка в трубі для топки. По краях цього металевого шматка приварюються невеликі дверні петлі однією стороною. Інша сторона петель зварюванням кріпиться до краю отвору для топки. Потім поруч з отвором приварюється гачок, а до дверцят - засувка для закривання.

Наступний етап - пристрій кам'янки для печі. Кам'янка буде перебувати над топкою. Для цього вирізаємо вгорі через 5 см від топки наступне отвір в трубі приблизно 25 на 30 см. У пластині по центру просвердлюємо невеликий отвір. Далі необхідно приварити пластину до основи отвори для топки. Зробити це потрібно так, щоб пластина виглядала як поличка, а двері для топки при цьому продовжувала нормально закриватися. Всередину після заснування приварюється відповідний шматок металу, по центру якого також має бути просвердлений кілька отворів. Далі робимо дверцята для кам'янки таким же способом, як робили двері для топки.

Повернутися до списку

Облаштування водяного бака і димоходу

Малюнок 5. Конструкція печі для лазні з труби.

Тепер залишається останнім у монтажі печі для сауни - монтаж бака з водою. Для цього не потрібна ніяка додаткова посудина. Можна легко зробити бак для наповнення водою прямо в трубі, як і всі інші відділення. Для цього з листового металу потрібно вирізати круглий диск такого ж діаметру, як і основна труба, яка служить піччю. Цей диск повинен добре входити в трубу, але не провалюватися в неї. Трохи до краю від центру диска проробляється отвір діаметром приблизно в 5 разів менше діаметра диска. Воно буде служити отвором для майбутнього димоходу.

Потім візьміть шматок раніше вирізаної труби, довжина якого становить 0,7 метрів, і приварити його до верхньої частини основної пічної труби. Попередньо до дну приварюється шматка трубки приваріть диск. Так у вас вийде верхнє відділення. Загальний вигляд печі без влаштування димаря буде виглядати так (Малюнок 5). Тепер до вирізаного в диску отвору приварюється такого ж діаметру димохідна труба, довжина якої повинна бути такою, щоб вона виходила на дах лазні. Уважно перевірте якість швів зварювання. Шви повинні бути такими, щоб через них потім не сочилася вода.

Тепер близько димохідної труби усередині трубки для бака потрібно зробити перегородку, яка розділить бак навпіл. Так у вас в одній частині буде димар, а в іншу ви зможете залити воду. Для цього вирізається металевий шматок висотою 0,7 метрів і шириною діаметра труби для бака. Після цього така перегородка приварюється всередині труби під бак до її стінок.

Та частина труби, яка буде служити в якості водяного бака, повинна закриватися кришкою. Для цього виміряйте радіус утвореного в результаті утворення перегородки півкола і по цих розмірах з листового матеріалу виріжте кришку. До верху кришки приваріть ручку, а по краях з боку перегородки закріпіть петлі. Після цього з'єднайте петлями кришку з перегородкою.

Повернутися до списку

Установка печі в приміщенні

Отже, залізна піч для лазні своїми руками готова. Тепер вам залишається всього лише правильно розташувати піч в сауні або в лазні. При виборі місця врахуйте, що кам'янка повинна дивитися в центр приміщення, а димар повинен розташовуватися ближче до стіни. Під піч бажано зробити заливку підлоги цементом. При цьому площа залитого статі повинна бути більше підстави печі приблизно на 15 см по всьому периметру.

На стелі, в тому місці, куди буде виходити димохід, пробийте отвір і пропустіть в нього трубу, при цьому паралельно встановивши піч. А шов між трубою і перекриттям потрібно ретельно закрити вогнетривкої глиною. Тепер пристрій повністю готове до експлуатації. Вам залишається тільки налити в воду в бак, укласти камені і закинути в піч дрова.
