Піч з лежанкою порядовой схеми опалювально-варильних і камінних моделей
На Русі піч була головним предметом в будинку, її використовували не тільки для обігріву та приготування їжі, але і для сну. Сьогодні розпещені цивілізацією люди добровільно повертаються до витоків - піч з лежанкою можна зустріти і в мисливських хатинках, і в дачних будиночках, і в капітальних будівлях для постійного проживання. Така конструкція не тільки зручна, але й більш ефективна - вона набагато довше зберігає тепло після протоплювання.
Порядовой схеми печей з лежанками
Сучасні пічники вивчили секрети далеких предків і внесли в класичні схеми корисні зміни, що збільшують ККД і допомагають економно витрачати паливо. Вибирати є з чого: прості печі з лежанкою, опалювально-варильні пристрої, комбіновані моделі з лежанкою і каміном. Лежанку можна використовувати не тільки для відпочинку, вона відмінно підходить для сушіння грибів і ягід, також може служити сушаркою для взуття і одягу.
Російська піч з лежанкою - невмируща класика

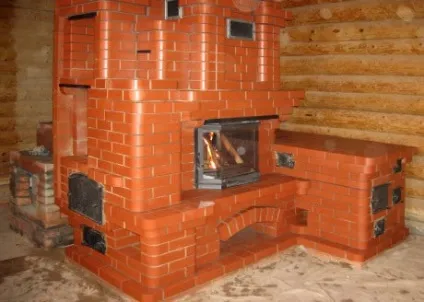

Піч з каміном - максимум комфорту
В інтер'єр сучасних будинків найкраще вписується піч-камін з лежанкою, що наповнює кімнату не тільки теплом, але і прекрасним видовищем живого полум'я. Завдяки збільшеній площі нагрівання, істотно підвищується теплоеффектівность каміна. Все частіше перевагу віддають закритим топок тривалого горіння - це підвищує безпеку пічного обладнання, полегшує експлуатацію і допомагає економно витрачати паливо.
Сучасна піч-камін з тапчаном
Удосконалена піч з каміном і лежанкою працює в літньому і зимовому режимах. Регулювання руху газів здійснюють за допомогою засувок. У літньому режимі відкривають 7, 6 і 9 засувки, при цьому гарячі гази виходять в димар, а масив печі не нагрівається.
Загальна схема печі з каміном і лежанкою
Взимку піч повністю прогрівається при відкритій 7 засувці. Для прогрівання лежанки і вручений камери відкривають заслінки 7 і 9. Камін працює при відкритій 5 засувці. Для підготовки топки до випічки спочатку відкривають 7 і 9 заслінки, після вигоряння палива їх закривають, очищають топливник від золи, ставлять хліб в духовку і засовують 11 заслінку.
Перші ряди укладають в перев'язку
3 і 4 ряди, установка дверки
Монтаж колосникових грат
Кладка 7 і 8 рядів
Правила кладки 9 і 10 рядів
Установка чавунної плити
Наступний етап кладки, установка заслінок
Кріплення сталевого листа
Кладка 35 і 36 рядів
Шведка з тапчаном - варіант для невеликого будиночка
Опалювально-варильна піч "Шведка" популярна у шанувальників пічного опалення завдяки компактності і простоті кладки. Сучасні майстри доповнили улюблену модель заміських жителів зручною лежанкою. Цю функціональну конструкцію рекомендується встановлювати між кухнею-їдальні і спальнею. Вона легко справляється з опаленням приміщення площею 25 квадратних метрів.
У літньому режимі під час топки печі відкривають обидві димові засувки, а взимку закривають другу (маркування на схемі «2»), завдяки чому гарячі гази спрямовуються по довгому димоходу, нагріваючи підставу вогнища і місце для відпочинку. Розмір основи: 114,8 * 76,5 см, габарити тапчана: 178,5 * 63,8 см. Побудувати цю піч-лежанку своїми руками, використовуючи наведену нижче порядовку, зможе пічник, що має початкові навички кладки пічного обладнання.
Для спорудження цієї конструкції потрібно 900 штук червоної цегли і 200 штук шамотного. Також будуть потрібні дверцята (піддувальна, топкова, прочищувальна), решітка, варильна плита, сталевий куточок.
Пояснення до схеми:
- 1 - головна димова засувка;
- 2 - засувка для літнього використання;
- 3 -стельовий протипожежна обробка;
- 4 - для варки плита з чавуну;
- 5 - решітка;
- 6 - топкова дверцята;
- 7 - піддувальна дверцята;
- 8 - прочистние дверцята;
- 9 - сталеві куточки і смужки;
- 10 - ніша для варіння;
- 11 - грубки;
- 12 - глуха камера;
- 13 - ковпаки;
- 14 - горизонтальні димоходи для зими;
- 15 - вертикальні димоходи варильного режиму;
- 16 - вентиляційний отвір;
- 17 - вхід розігрітих газів в вертикальні димоходи для зимового режиму;
- 18 - вхід газів в димову трубу;
- 19 - вхідний отвір;
- 20 - байпас;
- 21 - температурні щілини.

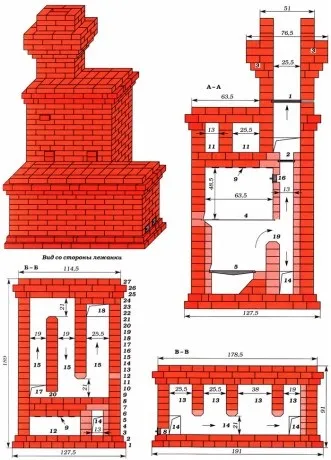

Вид і схема кладки шведки з лежанкою
Схема будівництва печі

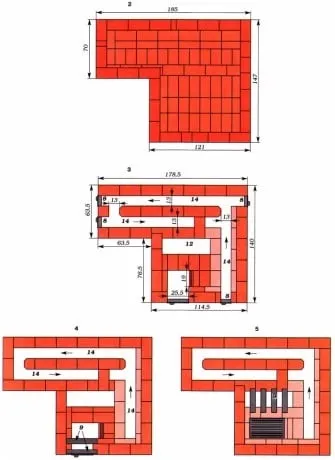

Кладка перших рядів

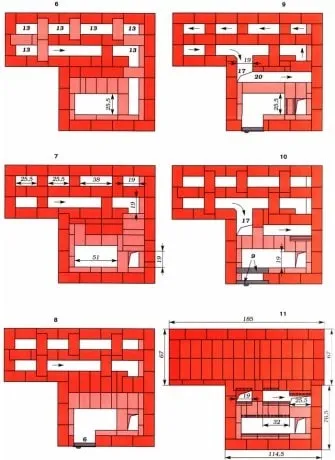

Порядок роботи з 6 по 11 ряд

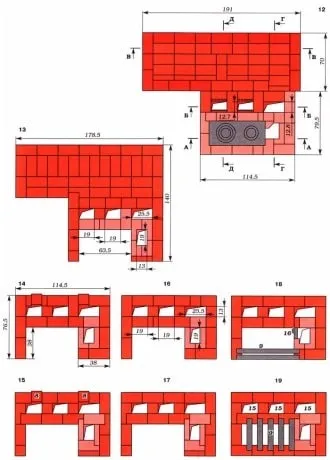

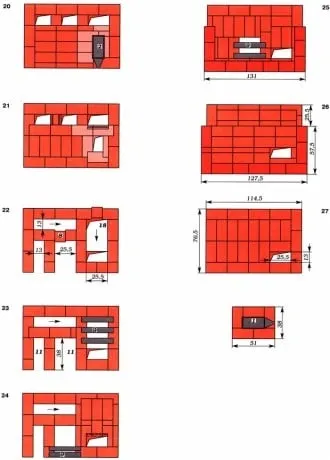

Порядовка 12-19 рядів
Опалювально-варильна піч з місцем для лежання
Ця опалювальна піч з лежанкою, плитою і духовкою ідеально підійде для дачного будиночка або невеликого заміського житла з постійним проживанням. У запропонованій моделі висота тапчана ненабагато перевищує висоту стандартної ліжка, тому забратися на неї не складе труднощів навіть дитині. При бажанні конструкцію можна встановити між двома суміжними приміщеннями - однією стороною в спальню або кімнату відпочинку, а тією частиною, де знаходиться варильна плита, - на кухню.

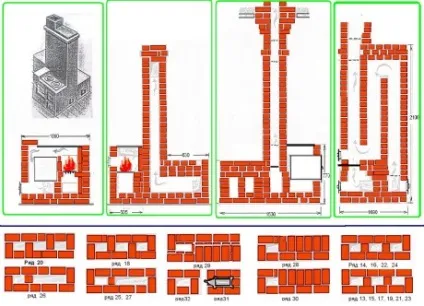

Схема печі з духовкою, плитою і лежанкою

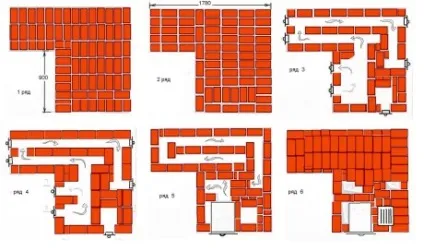

Порядок кладки опалювально-варильної печі з лежанкою

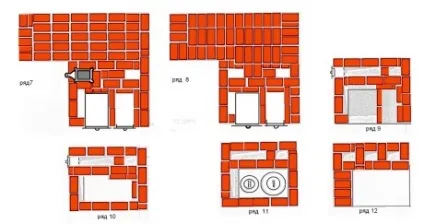

Кладка 7-12 рядів
Як зробити фундамент: важливі моменти та рекомендації
Маса печі-лежанки становить від 3 до 8 тонн, тому перед її будівництвом слід подбати про міцному і надійному фундаменті. Це повинна бути армована бетонна плита більшої площі, ніж підстава печі. Фундамент заливають так, щоб між ним і фундаментом будинку залишався зазор не менше 5 см. Глибина ями повинна складати 80-95 см.
Дно ями засипають шаром піску товщиною 10 см і утрамбовують піщану подушку за допомогою води. Далі йде шар щебеню, який також вимагає трамбування. Армуючий каркас роблять з вертикальних стійок і двох рівнів горизонтального армування. Арматуру кріплять дротом. Бетон заливають так, щоб рівень фундаменту виявився трохи нижче рівня фінішного підлогового покриття.
Після застигання плити настилають два шари руберойду (для гідроізоляції) і кладуть два ряди цегли - перший насухо, а другий з розчином. На підготовленій основі можна будувати піч з лежанкою своїми руками, відповідно до обраної схеми.
Будівництво капітального цегельного вогнища - складний процес, що вимагає великих знань і дотримання ряду важливих правил. Відсутність досвіду в пічному справі - перший привід звернутися до фахівця. Професійні пічники швидко впораються з непростою роботою, гарантуючи якість, довговічність і безпеку конструкції.
