Піч на відпрацьованому маслі (відпрацювання) своїми руками креслення, як зробити
Різні печі для опалення, зроблені самостійно, досить популярні сьогодні. Так як на них не потрібно витрачати багато коштів, і при цьому вони дуже ефективні. Печі на відпрацьованому маслі - це саме такі агрегати, які встановлюються для опалення будинку, гаража, лазні, майстерні, теплиці або інших госпбудівель. Креслення печі на відпрацювання своїми руками досить зрозумілі і ніяких складних конструкцій там немає, так що будь-який бажаючий зробити такий агрегат цілком з цим справиться.
Часто виготовляють печі на відпрацьованому маслі для лазні. Це відмінний варіант, так як агрегат не тільки швидко нагріє повітря в лазні, а й воду. Пічне устаткування для лазні зазвичай досить дороге, а така конструкція, зроблена своїми руками цілком ефективна і дешева.
конструкція агрегату на відпрацюванні
Принцип роботи

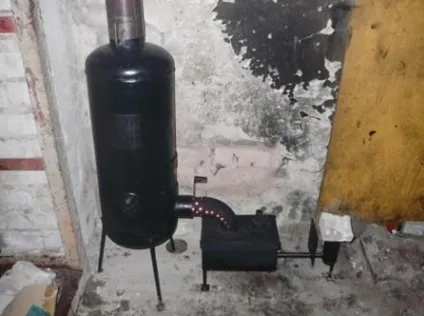

Конструкція печі на відпрацьованому маслі полягає в наявності двох резервуарів з'єднаних трубою-пальником (рис. 1). Один резервуар знаходиться внизу інший зверху. Нижня ємність - це первинна камера згоряння, в яку власне і міститься масло, там воно закипає, і виділяються гази, які продовжують згоряти в сполучній трубі.
Сполучна труба повинна бути оснащена отворами (рис. 2). Діаметр цих отворів становит близько 1 см. Через ці отвори в трубу-пальник потрапляє повітря, з яким змішуються пари і спалахують з новою силою. У верхньому резервуарі відбувається догорання випарів масла і виведення продуктів горіння через димохід.
отворами до агрегату на відпрацюванні

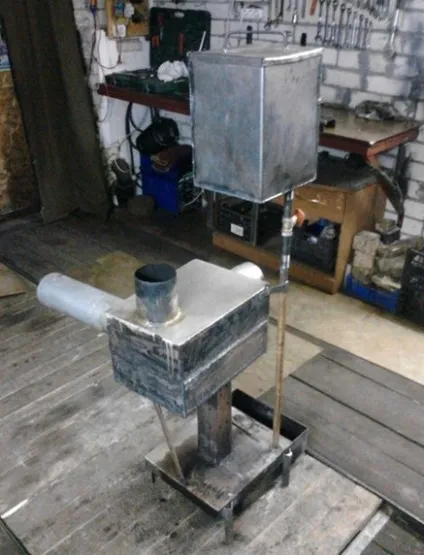

У нижній ємності обов'язково має бути отвір, через яке надходить повітря в камеру горіння, а також через яке заливається масло. На цьому отворі повинна бути заслінка, вона регулює інтенсивність горіння. Можна виготовляти різні моделі печі. Досить часто використовують креслення квадратної печі на відпрацювання (рис. 3).
нижній резервуар
Також часто автоматизують печі на відпрацювання своїми руками, наприклад, додаючи в конструкцію повітряний компресор для наддуву і насос для подачі палива.
Слід зазначити, що схема печі на відпрацювання може бути різною, наприклад, зробленою з газового балона, з водяним контуром, резервуари можуть бути круглими або квадратними.
Ця конструкція має багато переваг. Можна відзначити основні:

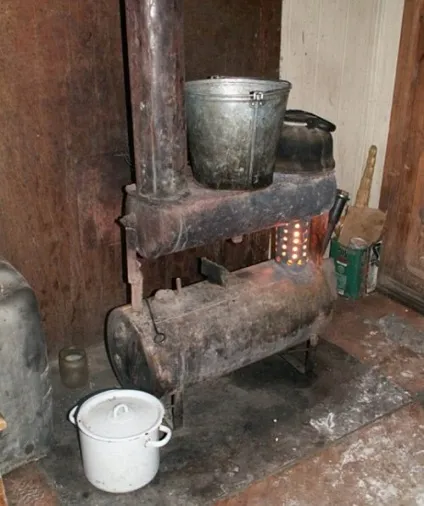

- Універсальність. Конструкція цієї печі так влаштована, що можна не тільки опалювати приміщення, але і готувати їжу (рис. 5).
- Дешевизна в виготовленні печі і дешевизна палива. Хоча і масло відпрацьованого типу не скрізь можна придбати в таких обсягах.
- Надійність конструкції.
- Ефективність опалювального процесу.
Виготовлення печі на відпрацювання з газового балона
Газовий балон ідеально підходить для виготовлення з нього печі, тобто його форма, товщина. Особливо часто таку конструкцію застосовують в лазні. Для цього потрібні такі матеріали:
- Газовий балон стандартного типу: на 50 літрів, його стінки повинні бути близько 1,5 см завтовшки, так як якщо стінка буде товщі, то нагріватися прилад буде довше.
- Листи стали. Це потрібно для виготовлення ємності, з якої буде надходити масло.
- Оцинкована труба для димоходу.
- Труби для пальника.
- Куточки з стали для ніжок.
Для виготовлення печі на відпрацьованому маслі потрібні дриль, кутова шліфувальна машина, зварювальний апарат, а також набір слюсарних інструментів, рулетка, рівень.

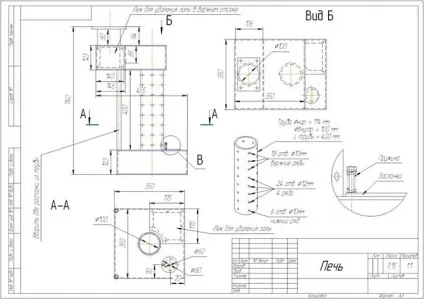

Креслення печі на відпрацювання з газового балона дуже важливий при конструюванні. Для початку газовий балон повинен бути порожнім, його потрібно розкрити, так як залишки газу все рівно залишаються. Також потрібно злити весь конденсат. Очистити балон водою кілька разів. Очищення повинна здійснюватися тільки на вулиці, і ні в якому разі ні в приміщенні.
з балона
Далі потрібно зрізати верхівку. Для того щоб поставити рівно позначки для зрізу можна набрати в балон води і закопати його в землю до половини. Зріз робиться кутовий шліфувальною машиною, тобто болгаркою, разом з водою всередині. Далі почне текти вода через розріз, варто почекати, коли витече зайва вода, після цього повністю зрізається верхівка.
Згідно з кресленням печі на відпрацьованому маслі своїми руками далі йде зробити отвір для димоходу. Воно робиться на корпусі балона на відстані 10 см від верху. Діаметр цього отвору повинен бути однаковим з трубою димоходом. Горизонтальна труба (близько 40 см) приварюється зварювальним апаратом до балона, а вже до неї кріпиться вертикальна частина, яка повинна становити щонайменше 3,5 м.

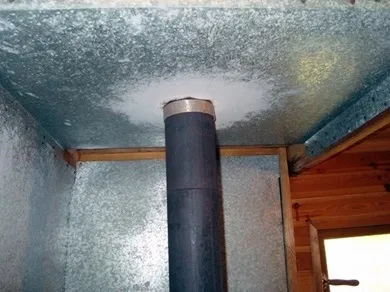

Оздоблення стелі над піччю в лазні
У корпусі над дном потрібно вирізати отвір для поддува. Воно має прямокутну форму. І потім на нього кріпиться дверцята для регулювання інтенсивності горіння. На дно балона встановлюється ємність для відпрацювання. Її можна виготовити з труби діаметром 17 см, висоту можна взяти близько 10 см. До цієї трубі потрібно приварити дно герметичним швом. З листка стали потрібно вирізати кришку для ємності з маслом. На ній має бути 2 отвори: одне для труби-пальника - 10 см, друге для подачі палива і повітря 4 см. У цій конструкції також як і в інших кресленнях і збірках печей на відпрацьованому маслі потрібна заслінка на отвір для подачі палива.
Труба-пальник повинен бути заввишки як газовий балон. Один кінець потрібно приварити до нижньої камері згоряння, а до другого круглу деталь, вирізану з листа стали. Діаметр цієї деталі дорівнює діаметру балона.
Також на трубі слід дрилем просвердлити отвори діаметром 1 см їх має бути близько 40 шт. вони розташовуються рядами. Далі вся конструкція, поміщається в балон. Отвір для димоходу повинно розташовуватися над верхньою круглої деталлю. До отриманої конструкції зверху приварюється кришка балона, яку раніше відрізали.
До балону також потрібно приварити ніжки з підготовленого куточка. Тепер в готову конструкцію, зроблену своїми руками можна залити відпрацювання, через дверцята для поддува.
Часто при виготовленні печей на відпрацьованому маслі використовують інший спосіб подачі масла. Наприклад, пускається патрубок, через трубу-пальник, діаметром близько 2 см, в яку врізають ще один під кутом. До другого патрубка можна під'єднати ємність з маслом. Така конструкція робиться своїми руками.
Піч з водяним контуром
Схема печі на відпрацьованому маслі з водяним контуром досить проста. У конструкції є насос подає паливо в камеру згоряння. Масло (відпрацювання) знаходиться в окремій ємності. Коли масло подається в камеру, воно починає випаровуватися, і пари піднімаються в трубу-пальник, де відбувається інтенсивне згоряння і внаслідок цього нагрівається вода у водяній сорочці. В такому працюючому приладі встановлюється крапельна схема подачі палива.
У верхній частині встановлена ємність з водою, яка нагрівається. Вже з цієї ємності робиться вихід в опалювальний контур (вгорі), а через другий отвір (внизу) вже охолоджена вода повертається в такий котел зроблений своїми руками. Труби, які входять в резервуар з водою, повинні бути 4 см діаметром. Для такої системи попередньо потрібно зробити збірку трубопроводу і радіаторів.
Вимоги до установки і техніка безпеки
Знати, як зробити піч на відпрацьовуванні це ще не все. Дуже важливо знати всі правила безпеки і вимоги по установці, так як ця піч є пожежонебезпечною. Головним правилом при виготовленні - це дотримуватися схем і креслень печі на відпрацьованому маслі, зроблених раніше. Також слід виготовляти агрегат тільки з якісних, і, звичайно ж, термостійких матеріалів, потрібної товщини.
Димохід повинен бути тільки у вертикальному положенні, при складанні дозволяється дотримуватися ухилу на 300-400. Товщина димохідної труби повинна бути не менше 3 мм. Димохідна труба повинна закриватися козирком, який захистить її від попадання опадів. Установка такої печі своїми руками має на увазі абсолютно рівну поверхню, це важливо, тому що рівень масла в нижньому резервуарі повинен бути рівним і не доходити до верху.
Перед установкою вже готової конструкції потрібно подбати про місце, де вона буде стояти. Обов'язково потрібно зробити термостойкую захист, тобто встановити азбестові або сталеві листи на стіни. Поставити агрегат можна на цегляну кладку, залиту цементним розчином. Навколо печі повинен бути вільний простір, близько 50 см.
Обслуговування печі на відпрацювання полягає в чищенні димаря від сажі і кіптяви і ємності для олії.
- Не можна використовувати при функціонуванні легкозаймисті речовини, тим більше в якості палива. Це може призвести до займання агрегату, а далі до вибуху. Каталізаторами горіння можуть виступати тільки маслянисті речовини (мазут, гас і т.д.).
- Не можна залишати піч на відпрацьовуванні в процесі горіння без нагляду надовго.
- Не можна користуватися піччю з неправильно виготовленим димоходом, а тим більше і зовсім без нього.
- Не можна гасити або охолоджувати агрегат водою. При крайньої необхідності загасити піч можна тільки вогнегасником. При установці такого агрегату обов'язково потрібно обзавестися вогнегасниками.
- Не можна використовувати піч з неполадками, наприклад, якщо вона коптить, димить і т.д. це небезпечно для здоров'я людини.
- Не можна закривати повітрозабірник, потрібно стежити, щоб цього не сталося випадково.
- Не можна використовувати надто забруднене відпрацьоване масло, або якщо в нього потрапила вода. Забруднене паливо слід профільтрувати або відстояти і тільки потім використовувати.
- Не можна встановлювати агрегат на протязі, під полицями, на яких стоять якісь речі, біля фіранок. Від усього цього може виникнути пожежа.
В якості палива для працюючої печі на відпрацювання підійде трансформаторне, трансмісійне, моторне, амортизаційне масла. Якщо заправка агрегату порційна, то доливати масло в процесі горіння забороняється. Заправка відпрацювання відбувається тільки після повного вигоряння попередньої порції і охолодження агрегату.
