Піч довгого горіння своїми руками - конструкції, моделі та матеріали

Піч тривалого горіння

Твердопаливними печами люди користувалися в усі часи. Ще зовсім недавно це був єдиний спосіб опалювання будинків. І хоча сьогодні на дворі вік високих технологій, від подібних пристроїв досі не відмовилися. Економія, яка відбивається на товщині вашого гаманця, робить свою справу. Її вимоги прості - знайти спосіб обігріву, який зменшить споживання палива, але при цьому не знизить рівень віддачі тепла. І такий спосіб знайшовся - це печі довгого горіння, виготовлені своїми руками або в заводських умовах.

особливості пристрою

І тут перед споживачем постає питання - що вибрати? Звичайно, заводські печі - це гарантія якості і презентабельний зовнішній вигляд, плюс високий показник безпеки. Але коштують ці агрегати недешево, тому основній масі споживачів вони не по кишені. Що і підштовхує багатьох до виготовлення таких котлів своїми руками. Відразу ж обмовимося, що зробити самому такий котел не так-то просто. Для цього ви повинні володіти навичками зварювальника. Адже до печі пред'являються особливі вимоги, де герметизація і надійність зварних швів повинні відповідати максимальній шкалі.

Пічки тривалого горіння можуть працювати на дровах, тирсі, вугіллі та подібних видах палива. Все це доступно і недорого, що і потрібно для економічного підходу до опалення власного будинку. До того ж процес горіння йде повільно, необхідну кількість палива зменшується, але при цьому виділяється тепла достатньо, щоб опалити кілька приміщень. Звичайно, важливо попередньо підрахувати потужність, необхідну для системи опалення.

Всі традиційні недоліки твердопаливних печей в конструкціях тривалого горіння відсутні. У них досить високий коефіцієнт корисної дії, і немає необхідності періодично проводити закладку дров або вугілля. Крім того, подібні печі можна автоматизувати. Хоча для саморобної моделі автоматизації не буде потрібно, оскільки однією закладки вистачає на 20 годин.

Робимо піч своїми руками

В якості корпусу для грубки можна використовувати різні готові матеріали. Це може бути газовий балон, бочка або труба великого діаметру. Можна зварити піч з листової сталі круглої або прямокутної форми. Суть не в цьому. Якщо у вас під рукою є готовий виріб, то гріх ним не скористатися і не зменшити витрати.

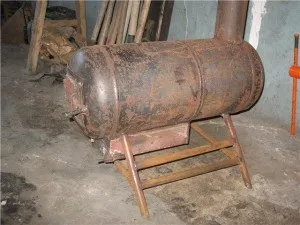

Піч з балона

Пропановий балон - відмінний і надійний варіант, виготовлений із товстолистової сталі. Щоб його підготувати, необхідно акуратно обрізати верхню частину, яка нам ще стане в нагоді. Різати можна болгаркою або газозварюванням. А ось нижню чіпати не будемо.

Тепер в корпусі робимо бічний отвір для закладки дров або вугілля. Для нього необхідно приготувати дверцята, яка буде щільно закривати отвір. Не забудьте під ним зробити ще одне невелике вікно для очищення печі від золи. До речі, ця щілина буде грати і роль піддувала.

Переходимо до наступного етапу, який з корпусом печі не пов'язаний. Для нього буде потрібно труба діаметром 100 мм і лист металу. З останнього вирізаємо коло, діаметр якого трохи менше внутрішнього діаметра балона. У цьому «млинці» посередині робимо отвір під приготовлену стомілліметровую трубу, яка до цього кола і приварюється.

Зверніть увагу, що довжина труби в 100 мм повинна бути на 20-25 см більше, ніж висота самого опалювального агрегату.

Далі до нижньої частини «млинця» приварюють 2 або 3 швелера. Їх довжина не повинна перевищувати місця кріплення. Тобто не можна допустити, щоб кінці швелерів виступали за межі підготовленого кола. Для чого потрібні ці деталі? Вони збільшують вагу виготовленої конструкції і площа тиску. Це ви зрозумієте, коли почнеться складання самої грубки.

Отже, у нас в наявності дві частини - корпус у вигляді зрізаного балона (бочки) і «блін» з прикріпленими до нього трубою і швелерами. Другий опускаємо в перший так, щоб труба 100 мм стирчала зверху. Тепер беремо верхню частину балона, яка була зрізана на першому етапі, і робимо в ній круглий отвір по центру діаметром 100 мм. Залишається тільки надіти кришку на трубу і приварити її до корпусу печі, тобто на колишнє місце. У результаті повинна вийти конструкція у вигляді балона з стирчить з верхньої частини трубою.

На цьому складальну частина процесу можна вважати закінченою.

Піч з труби

По суті, це така ж конструкція, як з балона (бочки). Просто до процесу виготовлення додається кілька операцій.

Вирізувати не 1 «млинець», а 3. Два підуть на компоновку днища і кришки. До речі, багато майстрів днище виготовляють не з кола, і з квадрата. За рахунок цього підставу печі тривалого горіння стає більш міцним і надійним.

Піч з листового заліза

Дуже економічна дров'яна піч

Це найскладніша конструкція через великої кількості монтажних операцій:

• По-перше, доведеться зробити точний розрахунок і розмітку всіх частин котла.
• По-друге, все це точно вирізати.
• І, по-третє, точно приварити між собою.

Печі тривалого горіння такої моделі можуть бути як круглого перетину, так і прямокутного. Що вибрати, кожен майстер вирішує сам. Все буде залежати від зручності та економії під час робіт. Та й деякі пристосування тут знадобляться обов'язково. Наприклад, валки для скручування металевих листів, без яких надати металу трубний профіль неможливо. Якщо таких немає, то варіантів не залишається, крім прямокутного перетину.

Корисні поради

Почнемо з пристрою фундаменту. Це обов'язковий елемент печі, що працює на низькокалорійному паливі. Які вимоги до нього пред'являються?

1. Це повинно бути надійне підгрунтя, споруджене з жаростійкого матеріалу. Сама піч має невелику масу, так що сильного тиску вона створювати не буде. А ось високі температури здатні пошкодити фундамент. Тому рекомендується залити невелику плиткове підстава, поверх якого укласти вогнетривкі цеглини.
2. Бетонний розчин заливається як мелкозаглубленний фундамент або по поверхні в опалубку.
3. Установка армирующего каркаса обов'язкове.

Тепер димохід. Багато хто помилково вважає, що в якості димоходу можна використовувати трубу, приварену до внутрішнього «млинцю» листового заліза. Але у неї зовсім інше призначення - вона виконує функцію напрямної і збільшує вагу зібраного преса. Димохід повинен бути встановлений як окремий елемент. Його можна приварити до верхньої незнімної кришці печі або збоку. До речі, в печах прямокутного перетину димохід може бути встановлений тільки збоку.

Рекомендації щодо розмірів і конструкції димаря:

1. Це може бути звичайна металева труба діаметром 100-150 мм, але не більше.
2. Від самого опалювального агрегату димохід повинен підніматися відразу вертикально. Якщо з якихось причин цього зробити не вдається, необхідно знайти рішення, щоб вертикальний відрізок був обов'язково - хоча б в мінімальному розмірі, що дорівнює діаметру печі. Після чого можете згинати димохід, як вам хочеться.
3. Оптимальне рішення - мінімальна кількість відводів і колін.
4. Враховуйте, що димохід треба буде періодично чистити, так що роз'ємна конструкція для нього підійде в самий раз.

Є ще один момент, який цікавить тих, хто вирішує зробити піч тривалого горіння своїми руками. Чи потрібно встановлювати відбивач чи ні? Цей елемент треба монтувати обов'язково. Сама піч виготовлена ​​з металу, і нагріватися вона буде до високих температур, так що доведеться подбати про запобіжні заходи. До того ж встановлені відбивачі перерозподіляють теплові потоки, так що з їх допомогою можна домогтися рівномірного прогріву будинку.

І останнє. Обране місце для установки печі тривалого горіння повинно повністю відповідати нормам пожежної безпеки. Розігрітий до високих температур корпус печі - це потенційна причина пожеж. Так що постарайтеся не встановлювати піч поруч з бистровоспламеняющіміся конструкціями і предметами. Вироби з деревини сюди відносяться в першу чергу.
