Піч для лазні з труби конструкція, креслення, фото виготовлення

Саморобна піч для лазні з труби - гідна альтернатива джерел тепла заводського виготовлення. Далеко не кожен любитель банних процедур може дозволити собі такий агрегат, не кажучи вже про те, щоб побудувати добротну цегляну піч, під яку і місця не завжди вистачає. У той же час, маючи необхідний інструмент і навички, залізну грубку можна зробити власноруч в домашніх умовах або замовити знайомому зварнику. Звідси і мета даної статті - розповісти, як своїми руками зварити банну піч з шматка труби великого діаметру або газового балона.

Вибір підходящої конструкції печі

Спочатку кілька слів про переваги такого підходу до вирішення питання. Взагалі, саморобні печі для лазні з металу роблять не тільки з труб або балонів, а й листової сталі - що у кого є в наявності. З листів зазвичай варять корпус прямокутної форми, поступається циліндричного за такими критеріями:

Складність виготовлення. Залізна труба - це практично готовий топливник, а листовий метал ще потрібно розкроїти, порізати на заготовки і зібрати в одне ціле за допомогою зварювання.
З тієї ж причини ціна круглого вироби буде менше, хіба що ви всі роботи виконайте самостійно.
Циліндрична форма банної печі з труби краще в плані теплообміну з навколишнім повітрям.
Круглий перетин завжди краще прямокутного з точки зору руху димових газів.
Плоска стінка паливної камери прослужить менше і прогорить швидше, ніж труба такої ж товщини, виготовлена з тієї ж марки стали.

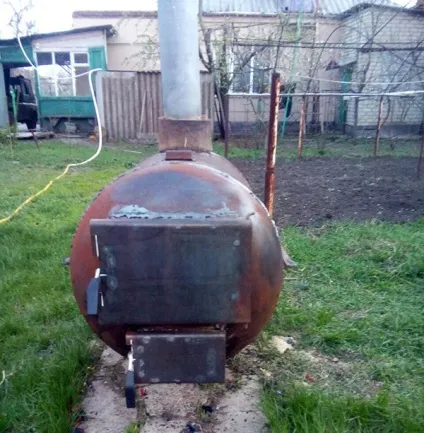

Корпус банного обігрівача без кам'янки

Завдання з виготовлення печі з труби або газового балона прийнято вирішувати 2 способами: зробити корпус горизонтальним або вертикальним. Обидва варіанти мають право на життя і володіють власними плюсами і мінусами. Вертикальна піч для лазні компактніше горизонтальній і доречна в парній маленьких розмірів, де кожен квадратний метр на рахунку. Але вона поступається по тривалості горіння і ефективності теплообміну, що важливо.

Під час горіння найбільша частина теплоти піднімається догори, бічні стінки прогріваються не так сильно. А вгорі площа поверхні обміну невелика, зате є вихід назовні через димар, куди тепло з радістю і спрямовується. Не так йдуть процеси в горизонтальній конструкції печі, там патрубок димоходу знаходиться далеко і по дорозі до нього розпечені гази віддадуть частину тепла напівкруглому склепіння корпусу.

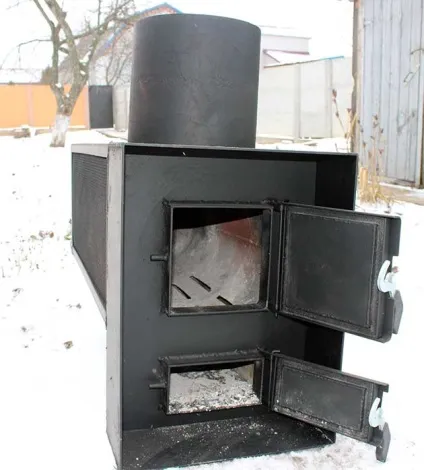

Готовий виріб з сіткою для кам'янки і виносної топкою

ККД горизонтальної металевої печі, звареної з труби своїми руками, буде завжди трохи вище, ніж вертикальної.

Схожа ситуація і з прогоранням дров. Усередині вертикального топливника полум'я охоплює весь масив палива, якщо не прикривати подачу повітря дверцятами зольника. Але так лазню не протопити, адже завдання джерела тепла - видати багато тепла за короткий проміжок часу. У топці, витягнутої в довжину, полум'я рухається від лицьової частини до задньої, спалюючи дрова поступово і більш ефективно. Один нюанс: подібний обігрівач займає більше місця і підійде не для будь-якої парилки.

Як зробити горизонтальну піч в баню

Примітка. Опалювальний агрегат для лазні з балона дещо простіше у виготовленні і зручніше в експлуатації, що з'ясується далі. Зварити піч в баню можна таким же чином з труби DN500 (зовнішній розмір 530 мм).

Для проведення робіт необхідно приготувати наступні додаткові матеріали:

листовий метал (Сталь 10-20) товщиною 4 мм - на дверцята;
азбестовий шнур - на ущільнення дверцят;
відрізок труби DN150 для патрубка димоходу;
арматура з низьковуглецевої сталі періодичного профілю, підійде діаметр 16-20 мм;
куточок 25 х 3 мм;
відповідний металопрокат для ніжок;
ручки дверцят покупні.

Примітка. Якщо робиться така ж піч з труби DN500, то на додаток знадобиться листова сталь товщиною 5 мм для монтажу бічних стінок топливника.

Порядок ведення робіт

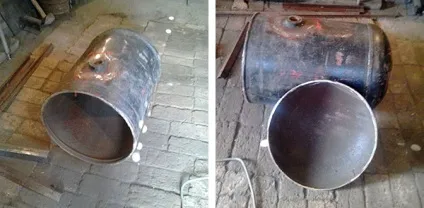

Весь реквізит інструмент для роботи перераховувати не має сенсу, досить згадати зварювальний інвертор, кутову шліфувальну машину (болгарку) і пристосування для вимірювання. Замість болгарки також відмінно підійде газовий різак. Перша операція - відріз бічній частині балона по заводському зварювального шву з попередніми наповненням водою. Отримуємо відкритий отвір для установки колосників в паливника печі і відрізану частину, куди треба поставити дверцята.

Потім потрібно порізати залізо на заготовки певних розмірів, орієнтуючись на креслення металевої банної печі:

Важливий момент, що стосується питання, як правильно розмістити патрубок димоходу на корпусі печі. Щоб уникнути великих втрат тепла, не варто його прилаштовувати до задньої частини, як це роблять різні майстри-умільці. Краще вирізати отвір і приварити патрубок зверху, відступивши від краю не менше 150 мм, як це зображено на кресленні. Це дозволить димових газах звертатися в задній частині топливника перед виходом назовні і таким способом інтенсивніше віддавати тепло в приміщення лазні.

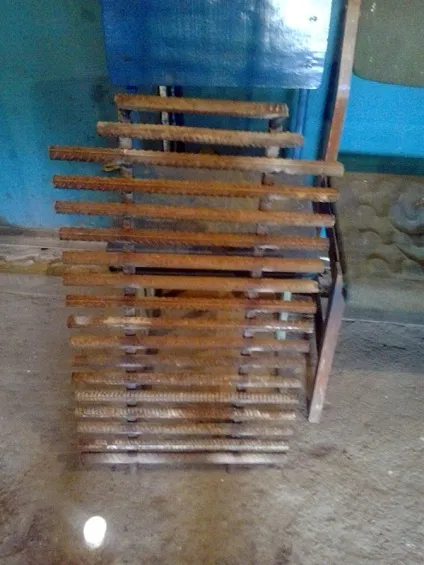

За розмірами, зазначеним на кресленні, необхідно з арматури зробити колосникові грати, приварив до 2 поздовжнім прутів безліч поперечних з кроком 45-50 мм, як це зроблено на фото:

Конструкцією даної металевої печі для лазні передбачається спирання решітки на 2 куточка, прикріплених до внутрішніх стінок топливника за допомогою електрозварювання. Колосники не повинні бути жорстко прив'язані до куточків, а просто лежати зверху, як це показано на кресленні печі в розрізі:

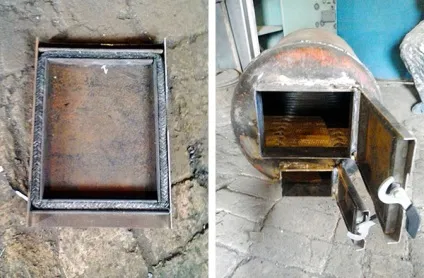

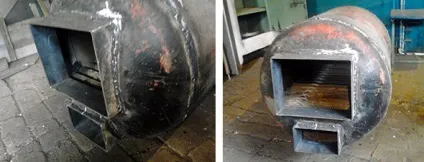

У відрізаною частини корпусу болгаркою вирізують отвори, куди встановлюється обрамлення дверцят. До самим дверцята зсередини приварюються ребра, потім навіси і покупні ручки. Між ребер вкладається ущільнювальний азбестовий шнур. Монтувати дверцята на місце краще після того, як в саморобній печі встановлена решітка і відрізана частина герметично приварена на місце.

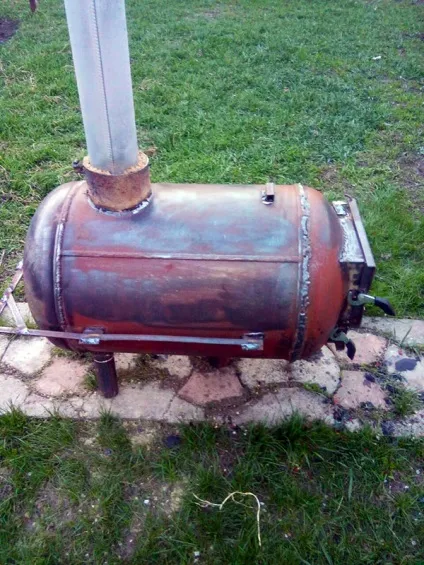

З огляду на те що балон має з боків заокруглення, зсередини перед дверцятами зольника утворюється пологий підйом подовой частини. Завдяки йому металева піч для лазні, зробленої з балона своїми руками, добре піддається очищенню, золу легко вигрібати назовні. У саморобної печі з труби в цьому місці з'явиться незручний поріжок, тому дверку треба ставити якомога нижче.

Для захисту від жорсткого інфрачервоного випромінювання, що виходить від розжарених металевих стінок, а також відповідно до правил улаштування лазні експерт рекомендує захистити корпус сіткою, наповнивши її доверху камінням. Простіше кажучи, змайструвати саморобну кам'янку, навколишнє піч з усіх боків, крім фронтальної. Для наповнення згодяться не будь-які камені, а рекомендовані для лазні:

талькохлорит;
базальт;
річкова галька;
білий або малиновий кварцит;
габро-діабаз.

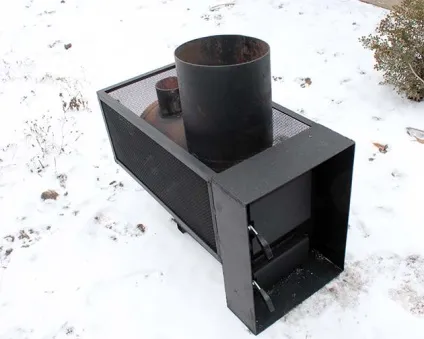

Агрегат з виносної топкою

Конструкція попереднього варіанту обігрівача передбачає протапліваніі лазні зсередини парної, що не завжди зручно. У продажу є багато моделей заводського виконання, мають так звану виносну топку, що дозволяє виробляти всі маніпуляції з суміжного приміщення - передбанника. Там же можна спокійно складувати дрова.

Той, хто в змозі виготовити саморобну металеву піч з труби, без проблем може приварити до неї і виносної топливник при необхідності. Алгоритм проведення робіт зберігається, тільки дверки встановлюються на лицьову частину штучно висунутої вперед топки. Детально і з зазначенням розмірів металева піч для лазні зображена на кресленні:

В обох представлених конструкціях кількість повітря для горіння регулюється шляхом відкривання дверцят зольної камери. Регулювання можна оптимізувати, якщо вмонтувати в дверку просте пристосування з подпружиненной заслінкою. Його нескладно змайструвати з відрізка труби діаметром 57 або 76 мм і шматочка тонкого металу. У трубі просвердлюють отвір на 6 мм, вставляють туди вісь з такою ж дроту, а до неї приварюють металеву заслінку. Кінець осі фіксується гайкою з пружиною, що і показано на малюнку:

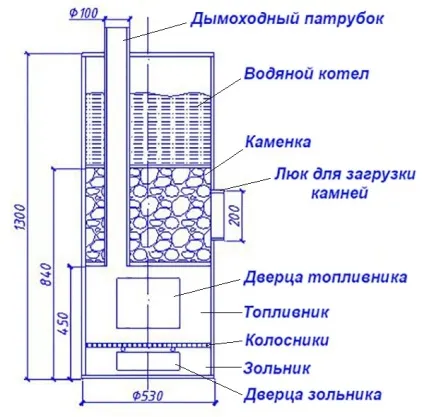

Піч - котел вертикального типу

Агрегат відмінно вирішує проблему нестачі місця в парильні, оскільки його вертикальний корпус містить 3 камери - паливну, кам'янку і бак для нагріву води. Правда, місткість камери згоряння невелика і в процесі протоплювання лазні доведеться робити кілька завантажень, але це розплата за економію корисної площі. Знову ж таки, при бажанні розміри топливника можна збільшити, прибравши водяний котел або зробивши його обсяг менше.

Порада. Загальну висоту печі для лазні та кожної камери окремо можна підібрати самому, головне, - максимально збільшити місткість топки. Тоді і тривалість горіння з однієї закладки дров побільшає.

Порядок проведення робіт з виготовлення вертикального обігрівача такий:

Обрізка і обробка торців труби DN500, вирізання отворів під дверцята.
Підготовка круглих заготовок з металу товщиною 5-10 мм на перегородки, днище і кришку.
Обробка вирізаних частин і виготовлення з них дверцят печі.
Зварювання колосникових грат з арматури.
Збірка металевої банної печі.

висновок

Хоча саморобна залізна грубка виглядає в лазні неказисто в порівнянні із заводськими «побратимами», але вона дасть вам пристойну економію коштів. Навіть в разі, коли ви купите всі матеріали, а роботи доручіть майстрам за окрему плату, то отримаєте обігрівач вдвічі дешевше за ціною, ніж в магазині. Притому що знайти в продажу виріб з товщиною стінок 5 мм і більше практично неможливо. А непрезентабельний вигляд агрегату легко ховається під каменкой.
