Піч бубафоня своїми руками

Піч «Бубофаня» є однією з різновидів піролізних печей (печей тривалого горіння). Її конструкція настільки проста, що зробити її під силу навіть початківцю зварнику. Не дивлячись на те, що зробити піч Бубафоня своїми руками не складно, однак потрібно знати деякі тонкощі, про які ми написали в цій статті.

Що таке «Бубафаня»

Вважається, що подібна піч була вперше запропонована користувачем Інтернету з Колими Бубякіним. Так як він виходив в мережу під ніком Бубафаня, за цією пічкою з часом і закріпилося подібну назву.

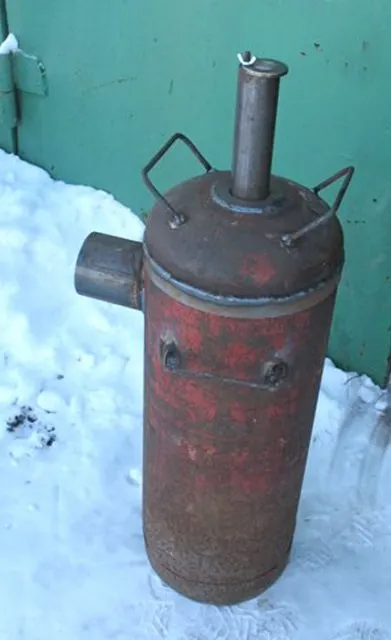

«Бубофаня», виконана з газового балона

Складається вона з двох циліндрів, вставлених один в іншій:

• перший циліндр більшого розміру з кришкою виконує роль топки (в якості палива використовуються дрова або тирсу);

• в кришці циліндра робиться отвір для вставки другого циліндра (труби); через цю трубу повітря буде надходити в топку;

Топка оснащується знімною кришкою

• до труби (розподільника повітря) приварюється поршень (так званий «млинець»); для того, щоб нагріті гази занадто швидко не відлітали в димохід, їх шлях проходження повітря збільшуються за допомогою лопат, навареними на «млинець»;

• у міру згоряння дров поршень під дією сили тяжіння поступово опускається вниз. ущільнюючи при цьому паливо і не даючи йому занадто швидко остигати;

• піролізні гази (гази, що утворюються в процесі тління палива) згоряють над поршнем, збільшуючи при цьому ККД печі на 25-30%;

• за допомогою регулятора тяги (засувки). розташованої у верхній частині труби, можна змінювати подачу повітря і, відповідно, інтенсивність горіння.

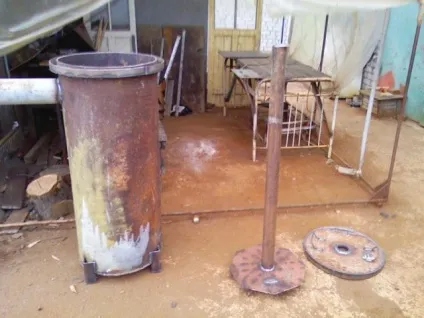

Розподільник повітря з навареним на нього «млинцем» з лопатями вставляється в перший циліндр

Так як вугілля при спіканні утворює щільний шлаковий шар, блокуючий горіння, «Бубофаня» топиться тільки дровами або тирсою. Тривалість горіння безпосередньо залежить від обсягу печі. Так, піч, сконструйована з 200-літрової бочки, здатна опалювати приміщення без докладання нової партії дров до 2 діб. Конструкція, виконана з 40-літрового газового балона, буде горіти 8 годин.

Принцип дії «Бубофані»

Так само, як і у всіх печах тривалого горіння, паливо в «Бубофане» не горить, а повільно тліє. Це забезпечується обмеженням доступу повітря в топку. Опалення приміщення проводиться при цьому за рахунок горіння піролізних газів. утворюються при розкладанні дров. У звичайній топці ці гази просто відлітають через димову трубу в атмосферу.

Схема печі «Бубофаня»

Принцип роботи цієї буржуйки нагадує литовський котел «Стропува». Так само, як і в заводських зразках, паливо в ньому жевріє повільніше за рахунок того, що надходження повітря проводиться не знизу, а зверху. Але, на відміну від котла «Стропува», в якому повітря подається по телескопічною (висувний) трубі з розподільником, в «Бубофане» труба цільна. Для її вільного ходу в кришці передбачається отвір трохи більше самої труби.

Як зробити піч «Бубофаня»

1. Для виготовлення подібної конструкції можна використовувати будь-яку залізну ємність: бочку, широку металеву трубу, старий газовий балон і навіть металевий ящик. Але для створення печі більшої потужності стінки печі повинні бути значно товщі, тому їх виготовлення використовують листову сталь 4-6 мм. Адже температура в такій печі буде більшою за звичайну, і тонкий метал прогорить дуже швидко.

2. Бажано, щоб відношення ширини корпусу до його висоті було не більше 5: 1 (мінімум 3: 1). При малій ширині топки повітря буде йти, не встигаючи прогріти, в трубу. У занадто великий камері паливо буде згоряти по краях повільніше, а в центрі на місці згорілих дров утворюється порожнеча, куди буде осідати «млинець». Подача повітря повністю припиниться, в результаті чого піч просто згасне.

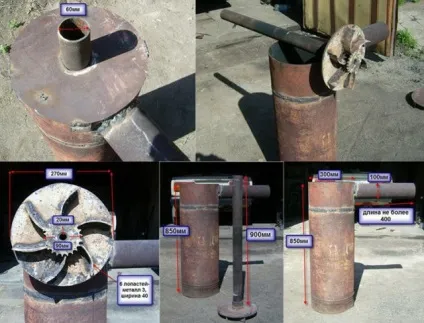

Етапи складання печі

Важливо! Щоб газ, що залишився в балоні, не запалився, перед використанням його слід ретельно промити спочатку з додаванням оцтової або будь-який інший кислоти, а потім розчином кальцинованої соди.

3. При виготовленні печі з газового балона у нього зрізається верхня частина (надалі вона знадобиться для виготовлення кришки).

4. Для того, щоб повітря через зазори в кришці не просочується в топку, її можна зробити подвійний з прокладкою азбестом. При цьому вона менше розжарюється, і ймовірності опіку менше. Для зручності відкривання печі до кришки привариваются 2 ручки.

5. Так як кришка повинна бути притиснута до корпусу максимально щільно, по її краю наварюєш смуга металу. У вийшов зазор (за допомогою нього кришка буде кріпитися до печі) для збільшення герметичності прокладається азбестова стрічка.

6. У кришці вирізується отвір відповідного діаметру для вставки воздуховодной (внутрішньої) труби (для невеликого газового балона його діаметр становитиме 80-90 мм).

7. У занадто довгому повітроводі буде створюватися зайва тяга, тому його довжина повинна бути максимум на 150 мм більше висоти самої печі. Наприклад, якщо висота котла становить 850 мм, то довжина внутрішньої труби повинна бути близько 900-1000 мм.

Довжина воздуховода повинна бути трохи більше довжини печі

8. У верхній частині труби встановлюватися засувка для регулювання надходження в топку повітря.

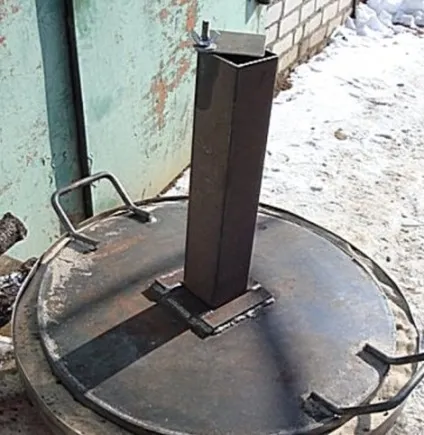

Засувку (заслінку) на верхній частині труби можна закріпити за допомогою болта

9. Для кріплення коліна в бічній частині балона вирізається отвір 100-120 мм. Діаметр стояка димоходу, що вставляється в коліно, робиться трохи більше - 120-150 мм.

10. Стик між коліном і димарем ущільнюється азбестовим шнуром або склотканиною.

11. Серйозним недоліком печей подібних конструкцій є їх невелика тепловіддача, тому для акумулювання тепла стаціонарний котел краще обкласти цеглою або каменем.

Важливо! Так як температура в димоході невисока, в ньому досить швидко накопичується конденсат, що призводить до осадження сажі на стінках. Тому труба для відводу диму повинна мати мінімальну кількість вигинів і нахилів. Бажано, щоб димохід під'єднувався до печі під кутом точно 90 °.

Виготовлення «млинця»

Для того, щоб «млинець» рухався всередині печі вільно, його діаметр повинен бути менше діаметра корпусу печі на 15 мм. Товщина млинця залежить від ширини печі. Чим ширше топка, тим менше повинен бути вага такого поршня (і відповідно товщина). При ширині топки 300 мм - до 10 мм, для 800 мм він зменшується до 4 мм. Додатковий вагу можна отримати і за допомогою наварювання кільця відповідного розміру (в такому випадку товщина «млинця» може бути меншою).

Він приварюється до краю внутрішньої труби так, щоб отвір для проходження повітря залишалося повністю відкритим. Знизу до «млинцю» кріпиться 4-6 лопатей. Їх висота для невеликих котлів 40 мм, при діаметрі печі 600-800 мм ребра робляться трохи вище - близько 60 мм.

У великих печах допускається використовувати в якості лопатей відрізки швелера. У разі ж, якщо шлях для проходження повітря по трубі занадто короткий (таке буває в вузьких високих печах), для кращої його циркуляції ребра «млинця» роблять вигнутими за годинниковою стрілкою. У невеликих печах для подовження шляху повітря на гирлі «млинця» можна наварити зірочку або невелику круглу пластину.

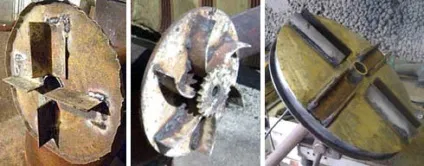

Різновиди розподільників повітря (млинців) для «Бубофані»

Піч «Бубофаня» зсередини

розпал печі

Щоб затопити таку піч, слід:

• зняти кришку і поршень;

• завантажити дрова в камеру до позначки;

• засипати зверху тріски і папір для розпалювання;

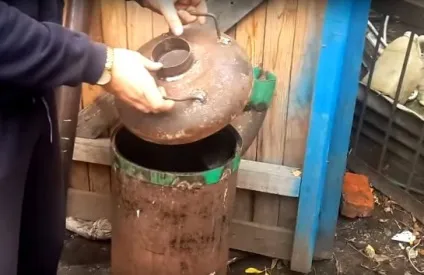

Розпал печі «Бубофаня»

• встановити поршень і кришку назад в корпус;

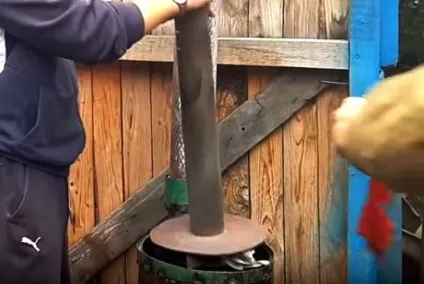

Після закладки дров у піч вставляється «млинець», а потім вона закривається кришкою

• розпалити піч можна і за допомогою палаючої дрантя, змоченою в бензині, кинувши її в повітроподавальних трубу; через неї ж можна і потроху додавати паливо.
