Що таке дверний притвор,

двері з «чвертю» і двері з фальцем

Існує різні виконання міжкімнатних дверей - щитового типу, арочні, зі склопакетом і безліч інших. Але всі конструктивні варіанти можна розділити на два види: з притвором або без нього. Вибираючи двері для внутрішніх приміщень, слід мати уявлення про цю особливість, яку ми розглянемо в цій статті.

Отже, що ж таке дверний притвор. Цим терміном називають конструктивне виконання торців полотна двері, при якому його частина прикриває (причиняє) частину дверної коробки. Осмислити визначення допоможуть ескізи, на одному з яких зображена двері з притвором, на іншому без нього.

Дуже часто притвор називають «чвертю», оскільки товщина притвору дорівнює чверті товщини дверного полотна. А оскільки фреза, роблячи притвор, прорізає в дереві фальц, то було породжене ще одна назва - двері з фальцем. Таким чином, двері з чвертю, двері з фальцем і двері з притвором - це три терміни-синоніми, що означають одне конструктивне рішення, в розмовному плані застосовується в більшості випадків по відношенню до дерев'яних міжкімнатних дверей.

дверні петлі

Для звичайних дерев'яних дверей, що мають в горизонтальному перетині форму прямокутника або рівнобедреної трапеції, сьогодні використовують, в основному, два типи дверних петель - універсальні петлі (рис.2.12). і класичні лівосторонні і правосторонні роз'ємні петлі (що складаються з двох роз'ємних половинок, карт). Див. Мал. 2.13 і рис. 2.14

Кожен тип має свої переваги - так, наприклад, північноамериканські петлі, які отримали в нашій країні назву універсальні, можуть встановлюватися як на ліву, так і на праву сторону двері. Саме тому покупці нерідко воліють їх, тому що бояться заплутатися в сторонності відкривання дверей. Для того щоб зняти оснащену разьемний універсальними петлями двері, полотно не потрібно зрушувати вгору, досить витягнути з них штифт, що з'єднує обидві половинки. Однак повісити двері назад буде вже трохи складніше, ніж це зазвичай відбувається з традиційними петлями. Тому установники дверей, яким найчастіше в процесі роботи доводиться це робити неодноразово, вважають за краще не розбирати їх, а знімають двері, відкручуючи шурупи, що кріплять до дверної коробки карту петлі. Тим же способом навішують дверне полотно назад.

Кількість труться площин в універсальних дверних петлях в кілька разів більше, ніж у традиційних, тому без регулярної мастила і скриплять вони набагато частіше. У деяких моделях цей недолік усувають, розміщуючи в кожній петлі по парі підшипників, що, звичайно, здорожує всю конструкцію. Правда, тертя зменшується настільки, що міжкімнатні двері, встановлені навіть з невеликими відхиленнями від вертикалі, починають мимовільно відкриватися або закриватися. Тому моделі з підшипниками застосовують зазвичай тільки на важких дверях, дверне полотно яких важить більше 40-50 кг. У самих недорогих індійських універсальних петель, що продаються на будівельних ринках, є ще одна неприємна особливість - у штифта постійно відкручується нижня гайка. Нерідко і ремонт в квартирі ще й незакінчений, а половини з цих гайок вже немає.

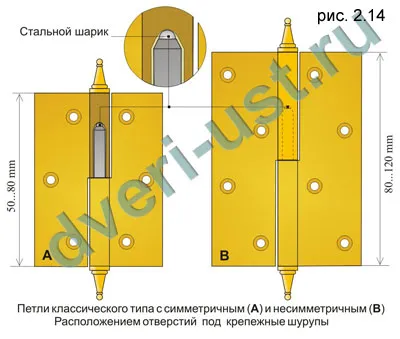

Класичні лівосторонні і правосторонні дверні петлі за останнє десятиліття теж зазнали чимало змін. Для того щоб зменшити тертя, в деякі моделях латунна шайба теж замінюється підшипником. Однак найвдалішою можна вважати конструкцію, з якої десять років тому вийшла на наш ринок іспанська фірма AMIG. Функцію підшипника в ній виконує обертовий сталева кулька, розміщеному на кінці сталевого пальця. (Рис.2.14). Схожі вироби (а на частку подібних моделей припадає більше половини обсягу продажів) випускає також і МНА, ARCHIE, APECS, Palladium, НОРА-М і інші виробники. Але у звичайних петель вага дверного полотна не розподіляється рівномірно - одна з них завжди навантажена більше. При комплектації полегшених дверей на це не звертають увагу через їх занадто малої ваги. Але у важких дверей, наприклад, з суцільного дубового масиву, це може мати деякі небажані наслідки. Для таких випадків дуже підійдуть т.зв. регульовані петлі. що дозволяють за допомогою нарізного штифта добитися рівномірного розподілу навантаження. (Рис.2.15).

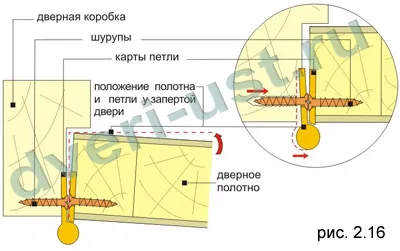

Величина зазору між картами петлі в складеному стані багато в чому і визначає відстань між краєм дверного полотна і дверною коробкою. Для дверей, торці яких декілька скошені, бажано, щоб його не було зовсім, а для тих виробів, торці яких утворюють з поверхнею полотна прямий кут, відстань між картами петлі не повинно перевищувати 1-1,5 мм. Але в цьому випадку кріплять карти петель шурупи не повинні виступати над поверхнею карти, особливо у тих петель, кріпильні отвори яких розташовані симетрично. Інакше, через те, що головки шурупів перешкоджатимуть нормальному закривання дверей, самі шурупи будуть розхитуватися і з часом будуть вирвані з коробки. (Рис.2.16)

При ручному врізки дверної петлі важко добитися, щоб внутрішня поверхня вибірки під її карту належала одній площині. Отже, карта повинна мати достатню жорсткість, щоб не прогинатися під шурупом, що утримує її в цьому поглибленні, тому що це зазвичай призводить до зміщення осі пальця і ​​в результаті петля починає поскрипувати. Недарма у згаданих вище петель AMIG товщина карти складає 3 мм. При врізки петель і навішуванні дверного полотна завжди є певний ризик механічного пошкодження поверхні карти. Та й речовини, що входять до складу матеріалів, використовуваних при ремонті, здатні змінити колір покриття, тому що зазвичай дверні петлі залишаються врізаними у встановлену дверну коробку впродовж всього ремонту. Навіть якщо вони захищені від забруднення (зазвичай для цієї мети використовується малярний скотч), то за пару місяців склеювальний шар скотча так сильно пристає до їх поверхні, що для його очищення доводиться докладати чималих значних зусиль, які не можуть не позначитися на якості покриття. Тому латунні поліровані дверні петлі краще, ніж петлі з покриттям. Так, алюмінієві петлі з біхроматірованним покриттям зазвичай темніють після завершення ремонту. Фарбовані петлі, а також хромовані і нікілірованние вироби, більш стоки до впливу будівельних розчинів, але не до гострих предметів.

Замки і петлі для дверей з притвором (чвертю, наплавом)

Двері цього типу поставляють на наш ринок, в основному, фіни і італійці. Але за останні роки з'явилося чимало подібних виробів і вітчизняного виробництва. І якщо зарубіжна продукція, як правило, вже забезпечена необхідною фурнітурою, то у покупця вітчизняних дверей можуть виникнути певні проблеми при її підборі. Крім того, навіть покупцеві традиційних дверей, знання деяких особливостей цієї фурнітури можуть стати в нагоді. Адже часто продавці, нерідко навіть у великих магазинах будматеріалів, пропонують для звичайних дверей механізми, призначені для дверей з наплавом і навпаки. А між тим, відмінності досить очевидні. Так, лицьова планка механізму для дверей з притвором розміщується не по його осі, а зміщена до краю. Іноді вона навіть трохи нахилена, тобто її поверхня не утворює з площиною механізму прямий кут. Це викликано тим, що торцеві поверхні дверей з притвором, як правило, скошені. І для того щоб механізм був паралельно поверхні дверного блоку, а його лицьова планка була врізана врівень, вона і розташовується під кутом дещо меншим, ніж прямий (див. Рис.2.3).

Відповідна частина замку для таких дверей теж відрізняється від звичайної - це або пластина, торець який збігається з торцем дверної коробки, або куточок, під який потрібно робити вибірку на внутрішній і зовнішній стороні коробки.

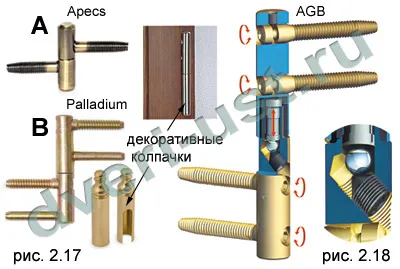

Петлі для дверей з чвертю бувають декількох типів. Найбільш поширені завіси, які вкручуються зі штифтами, вкручувати в дверну коробку, і в виступ на торці полотна. Найдорожчі - завіси, які вкручуються з одним штифтом (рис. 2.17А) використовуються для полегшених дверей, інакше, при неминучому при їх установці навіть незначне порушення співвісності, вони при відкриванні дверей починають провертатися. Тому краще використовувати завіси, які вкручуються, кожна з половинок якої має по два штифта (рис. 2.17В). Можливо також використовувати петлі з картами, що повторюють профіль дверей - ламаними картами. Для найбільш важких дверей, особливо з масиву твердих порід дерева (дуб), використовують регульовані завіси, які вкручуються. Вони дозволяють змінювати в двох площинах положення дверного полотна щодо коробки, тобто виправити деякі огріхи установників. (Рис. 2.18)

Шпінгалети (ригелі) для подвійних дверей

Для таких дверей краще використовувати більш компактні моделі, вироблені - AMIG, AGB, МНА, Нора-М (1,5-3 $) (ріс.2.20), для яких потрібно паз глибиною всього в 10-15мм. Їх корпусу, правда, виготовлені не з масивної латуні, а мають анодируване або хромоване покриття. Але це навіть важко назвати недоліком, адже це може мати суттєве значення тільки при неправильній установці подвійний двері, тобто коли стулка систематично зачіпає нерухому і пошкоджує покриття на лицьовій стороні ригеля.

Для отримання корисної інформації

Вартість дверної фурнітури визначається не тільки вартістю матеріалу, з якого вона зроблена або типом покриття, що наноситься (до найдорожчим його різновидів відноситься позолота і модне матове хромування), але місцем її придбання. За мінімальними цінами вона продається аж ніяк не на будівельних ринках, як зазвичай вважає більшість, а в спеціалізованих фірмах. Максимальні ціни чекають споживача в магазинах, що продають двері. Різниця у вартості досить істотна - від 50 до 100%. Правда, в магазині ви платите не тільки за неї, але і за професійний підбір до обраної двері. І мається на увазі, що ця контора несе певні зобов'язання перед вами, якщо він зроблений невірно.

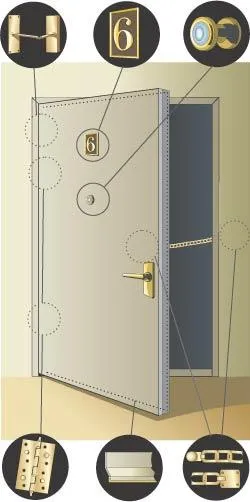

Коли ми вимовляємо слово. свідомість тут же малює те, що фахівці називають. А ще, скажуть вам, для потрібні вічко, ланцюжок, доводчик, ручка і, звичайно, замок. Знову ж на мові фахівців всі ці аксесуари називають лагідним словом. Ця назва походить від французького fourniture і означає допоміжні (підсобні) матеріали в будь-якому виробництві. По-русски фурнітуру ще називають словом. Про дверних ручках ми вже розповідали в журналі. Про замках поки говорити не будемо - це велика і складна тема, яка потребує окремого розгляду. А ось на все інше звернемо пильну увагу.

• Петля - пристрій, за допомогою якого дверне полотно кріпиться до коробки. Петлі бувають завіси і навісні, роз'ємні і нероз'ємні, ліві і праві.
• Рознімна петля - з неї можна зняти двері, не відкручуючи при цьому петлі.
• Нероз'ємна (універсальна) петля - та, яку доведеться відкрутити, перш ніж зняти двері.
• Крила - невеликі пластини з дірочками з боків петлі, за допомогою яких вона кріпиться до дверей.
• Дверне полотно - так продавці називають самі двері.
• Дверна коробка - рама для дверей.
• Европрітвор - виступи на торцях дверей.

Пам'ятайте, як Митрофанушка з п'єси Фонвізіна відповідав на запитання вчителя: Це недбайливий учень сказав, що, мовляв, двері, що стоїть шостий тиждень у комори і ще не навешенная, -. А двері, прикладена до свого місця, - прикметник. З точки зору науки це, звичайно, повна нісенітниця. Але в певному сенсі тут є здорове зерно. Насправді, без петель двері дійсно ще тільки напівфабрикат. Саме за допомогою петель дверне полотно кріпиться до коробки і починає працювати: відкриватися і закриватися.

Різноманіття моделей і петель, що існують сьогодні, викликає легкий острах. Насправді перш ніж купувати петлі, треба зрозуміти, для яких дверей вони вам потрібні. Інакше просто не зможете повісити двері.
