Перше знайомство з avr

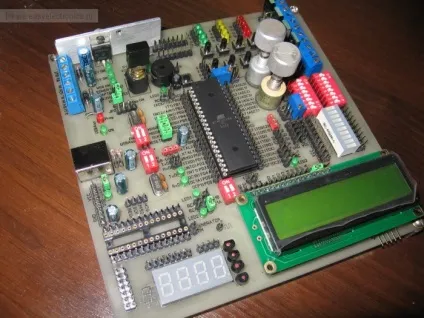

Всі модулі плати були перевірені (за винятком РКІ - його поки не освоїв) і виявилися цілком працездатними.

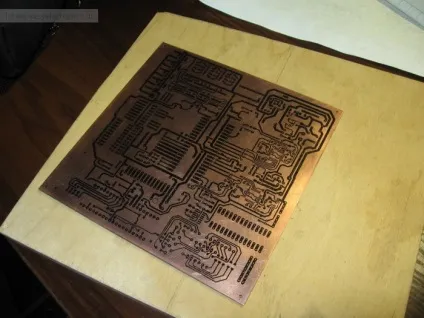

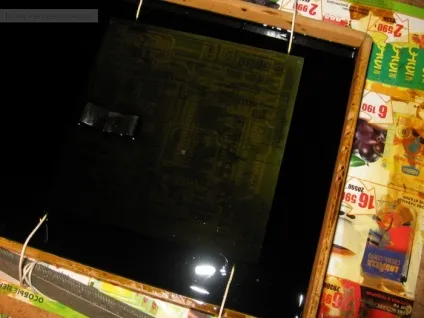

Якщо кому буде цікаво - фотографії історії виготовлення плати:

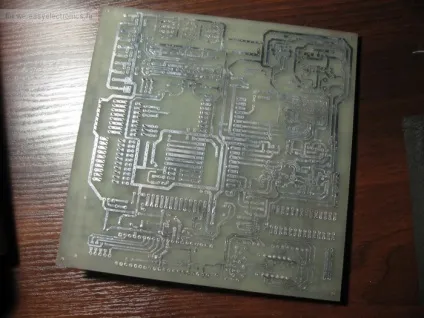

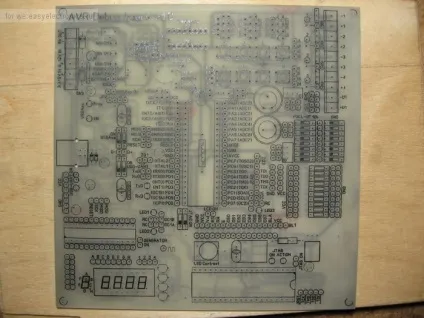

На просвіт видно, що шари плати не відповідають один одному. Так воно і є. Просто лицьова сторона плати переводилася на той момент чисто для перевірки. Остаточний варіант був нанесений після травлення.
Помилка в написанні фрази LCD Contrast була виявлена вже після перенесення малюнка ((
На шестигранних стійках, що прикручені до плати, буде встановлений квадрат з мілліметровго нефольгірованного склотекстоліти для захисту від випадкового КЗ. Поки руки не доходять.
Схема з Splan, плата в Sprint Layout, прошивки і драйвери - в прикріпленому архіві.
PS Це мій перший пост тут, так що прошу сильно не бити, якщо щось не так))
крута пайка ніж паял (флюс) +1
Звичайний флюс ЛТИ-120. Припій ПОС-61 (місцями звичайний, а місцями тоненький зі «вбудованої» каніфоллю - точно не знаю як він називається - мені подарували пару метрів)))
Ти ж крутіше паяешь набагато :)
Згоден. Ді, він явно напросився на комплімент))))
Чи не бачив, як паяє oss, але охоче вірю, що краще. Тут практика потрібна, а у мене левову частку часу забирає навчання і впритул зайнятися своїм хобі не виходить. Тому ось якось так)
Тому ось якось так) хии та не слухай ти їх круто у тебе вийшло)))
ти спробуй флюс ФМС якщо знайдеш то тоді в пайку як в дзеркало виглядати можна буде)))))
Тисяча ваших це зараз третина зарплати відсотків так 70 населення рб в місяць. Але з приводу закупівлі десь не в РБ 100% дешевше. Я ось порахував все, прикинув по грошах. Навіть з урахуванням дикого курсу долара і євро. Вислав MeltedMetal'у 110 євро на станцію, бп, і будь-яку дрібницю сюди ж і гроші на пересилку. Наприклад про ціни аццки бу шная 702 лакей не менше 75-80 у.о. Про бп я взагалі мовчу, таке відчуття що покупець не знає що бп 100% з Китаю. Мало того що коштує він просто мільярди грошей, так потім якщо що трапитися ніяких гарантій не буде (були випадки). Вообщем станція + бп (бажаної моделі) у нас обходяться близько ... Зараз навіть не скажу, насправді ніхто не знає точного курсу долара і євро в країні ^^. Але на момент відправки було близько 135-150 євро акурат впритул. А ось вУкаіни за 110 я куплю і бп, і станцію і рассипухі купу положать, вирушаємо поштай і на пиво ще залишається і слати посилку з Одессаа між іншим.
Сумно. Але я до того, що ця плата приблизно відповідає пінборду, який стоїть в 2.5 рази дорожче. І я думав, що цілком виправдано. Втім, мегі16 за 2 бакса я так жодного разу і не бачив, а дві меги по баченим мною цінами вже становлять понад 10% вартості пінборда.
Мегі16 я брав по 15 000 біл. руб. за штуку (87 российкие), мегі8 по 9 500 (54 українських). Але боюся, що це остання халява і контролери вже за такими цінами знайти не вдасться.
Так все вірно. Нові версії якщо і є, то в них немає особливої необхідності.
p.s. недавно я все-так перешив мій USBasp прошивкою AVR-Doper і отримав STK500-сумісний програматор. Бачиться студією, шити можна прямо з-за неї, та й нотація фьюз там значно зрозуміліша. Якщо цікаво, розповім як (сторінку з описом з сайту видалили, але залишилася збережена).
Так, дуже цікаво розкажи їли не важко, зібрав по твоїй схемку плату, ось тільки проблеми з USBasp, він прошивається без всяких проблем, але зашивати через нього не можу, в USBASP_AVRDUDE_PROG розпізнається як програматор, але як тільки натискаю прочитати, вилітає помилка (Cформірованная командна строка:
avrdude.exe -p m16 -c usbasp -P usb -U calibration: r: calibration.hex: r
avrdude.exe: error: usbasp_transmit: libusb0-dll: err [control_msg] sending control message failed, win error: Приєднаний до системи пристрій не працює.
)
це в новій версії в старій видавала помилку що команда не розпізнається або що то в цьому роді, ти з цим не стикався?
