Датчик Холла ВАЗ 2107 - це один з найнеобхідніших вузлів в системі запалювання авто. Якщо він виходить з ладу, то можуть початися перебої в роботі силової установки і цілком можливо, що автомобіль повністю зупиниться.

Датчик Холла на ВАЗ 2107 - це керуючий пристрій, що є контролером распредвала, який встановлюється поблизу трамблера і гарантує його правильну роботу. Вал розподільника має необхідні пластиною, в формі корони. На цій пластині є спеціальні прорізи, а на контролері розподільного вала варто магніт. Під час обертання распредвала, металеві лопаті входять в простір контролера. Внаслідок цього виробляється імпульсна напруга, що йде до котушки запалювання. і відбувається його перетворення в підвищену. Кінцева мета - це свічки запалювання.

Схема роботи запалювання

Потрібно зауважити, що у контролера розподільного вала ВАЗ 2107 є тільки 3 клеми. Одна підключена до мінуса, а інша - живить напруга шість Вольт, 3-тя - передає імпульс конкретно комутатора.

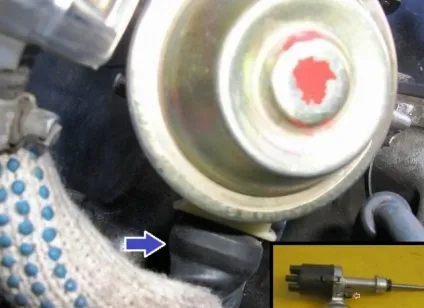

Вазовский датчик Холла

Як розпізнати проблему

Якщо у вас виникли підозри, що контролер Холла на ВАЗ почав давати збої, перед його заміною потрібно переконатися, що проблема саме в ньому. Визначається це за такими ознаками:

• силовий агрегат з працею запускається або ж, взагалі не заводиться;
• двигун працює з ривками, обороти нерівномірні;

ривки при їзді на високих швидкостях;

непередбачувана робота мотора - він може зупинитися коли завгодно.

спосіб перевірки

Фахівці рекомендують перед заміною наступні способи перевірки датчика Холла, автомобіля сімейства ВАЗ:

1. Найлегший і найвірніший це позичити у когось перевірений або новий датчик і встановити його замість свого. У разі якщо робота двигуна нормалізувалася, то потрібно йти в магазин і купувати новий.
2. Другий спосіб полягає у вимірюванні напруги на виході за допомогою тестера. Справний датчик видає напругу 0,4-11 Вольт.
3. Наступний варіант можна назвати імітацією роботи контролера Холла. Освоїти його неважко, потрібно витягнути колодку з 3-ма штекерами з самого контролера. Далі, включаємо запалювання і з'єднуємо 3-ий і 6-ий виходи. Якщо є іскра - то, швидше за все причину перебоїв в системі потрібно шукати в іншому вузлі, але не в датчику.

Якщо ви переконалися, що проблема несправностей саме в датчику Холла, то його заміну можна виконати самостійно. Це нескладно і впоратися з нею при бажанні може будь-який автомобіліст. Переплачувати майстрам станції технічного обслуговування немає ніякого сенсу, можна і самому перевірити і самостійно впоратися з заміною.

Інструменти

Буде потрібно така викрутка

коробочок для знімаються деталей.

Роботи бажано проводити в добре освітленому приміщенні.

Правильне підключення колодки

1. В першу чергу необхідний, зняти безпосередньо сам трамблер з автомобіля і потім відкрутити кришку.
2. Далі потягнувши трохи вгору, знімаємо бігунок.
3. Знімаємо пластикову кришку.
4. Штекер закріплений болтом і його потрібно викрутити.
5. Витягуємо його.
6. Пластина датчика тримається на болтах, які потрібно викрутити.
7. Вакуум-коректор зафіксований болтами, їх теж викручуємо.
8. Витягуємо стопорне кільце.
9. Знімаємо тягу і безпосередньо коректор.
10. Щоб дістати дроти потрібно розсунути затискачі.
11. Витягуємо опорну пластинку.
12. Тепер залишилося викрутити пару болтів і зняти датчик Холла.
13. Ставимо новий.
14. Роботи по збірці виконуються в зворотному порядку.

Важливо! У разі виникнення будь-яких ознак поломки, не тягніть з ремонтом. Негайно перевірте контролер Холла і в разі потреби проведіть його заміну.

Як бачите, все дуже і дуже просто. Варто витратити всього лише годину свого часу, щоб заощадити кілька тисяч рублів, які вам доведеться віддати на СТО.
