Перевірка і регулювання світла фар на автомобілі Лада Пріора ВАЗ 2170
Перевірку та регулювання світла фар проводите на спорядженому автомобілі Лада Пріора ВАЗ 2170: з повністю заправленим паливним баком, комплектом інструментів і запасним колесом.
Для регулювання світла фар на автомобілі Лада Пріора ВАЗ 2170 вам буде потрібно шестигранник «на 6».
1. Попередньо перевірте і при необхідності доведіть до норми тиск повітря в шинах.
2. Встановіть автомобіль перпендикулярно гладкій стіні (наприклад, гаража) на відстані 5 м. Покладіть на сидінні водія додатковий вантаж масою 75 кг. Розмітьте на стіні екран, як показано на рис. 4.4, і накресліть на ньому вертикальні лінії: осьову О і лінії А, В, проходять через точки, відповідні центрам ламп ближнього світла фар. Ці лінії повинні бути симетричні щодо осьової лінії автомобіля. На висоті h. відповідної відстані центрів фар від статі, проведіть лінію 1 і нижче її на 75 мм лінію 2 центрів світлових плям.

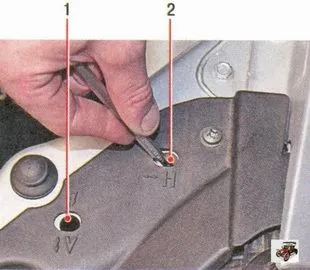

гвинтами 1 (у вертикальній площині) і 2 (в горизонтальній площині) ручного регулювання пучка світла положення світлової плями для кожної фари на екрані, якщо розташування світлових плям на екрані не відповідає малюнку.
5. Напрямок світлової плями регулюйте для кожної фари окремо. Другу фару під час регулювання закрийте непрозорим матеріалом або від'єднайте від неї роз'єм проводів.
6. Світло фар вважається відрегульованим, якщо верхня межа лівих частин світлових плям збігається з лінією 2. а вертикальні лінії А і В проходять через точки перетину горизонтальних і похилих ділянок світлових плям.
Мал. 4.4. Схема регулювання світла фар на автомобілі Лада Пріора ВАЗ 2170.
1 - горизонтальна лінія, відповідна центрам фар; 2 - лінія, що проходить через центри світлових плям; А, В - вертикальні лінії, відповідні центрам фар; Про - осьова лінія; h - відстань від центрів фар до підлоги; d - відстань між центрами ламп фар
