Перевірка і регулювання кута випередження впорскування палива автомобіля камаз
Для двигунів моделей 7403.10, 740.11, 740.14:
1. Вимкніть подачу палива.
2. Зніміть кришку люка в нижній частині картера зчеплення і ломиком з комплекту інструменту через люк проверніть маховик до поєднання міток (див. Малюнки) на корпусах паливного насоса високого тиску і автоматичної муфти випередження впорскування палива.

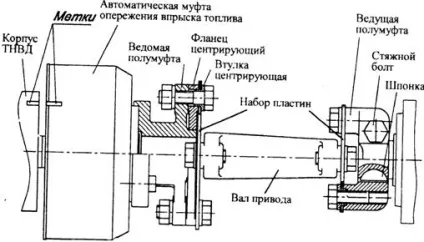

Мал. 1.28. Установка кута випередження впорскування палива на двигунах 740.11-240; 740.14-300
3. Проверните маховик на півоберта проти ходу обертання (за годинниковою стрілкою), якщо дивитися з боку маховика.
4. опустіть тримач маховика і поверніть маховик по ходу обертання до його фіксації (див. Рис. (Фіксатор маховика). Якщо в цей момент все мітки поєдналися, то кут випередження впорскування встановлений правильно, фіксатор підійміть.

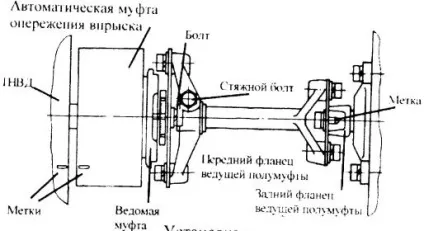

Мал. 1.29. Установка кута випередження впорскування палива на двигуні 7403.10
5. Якщо позначки не сполучаться: - звільніть верхній болт відомою напівмуфти приводу, поверніть маховик по ходу обертання (проти годинникової стрілки) і звільніть другий болт;
- опустіть фіксатор і поверніть маховик по ходу обертання до фіксації;
- повільно провертати муфту за фланець відомою напівмуфти по ходу обертання до поєднання міток.
Закріпіть верхній болт напівмуфти приводу, підійміть фіксатор, поверніть маховик і закріпіть другий болт.

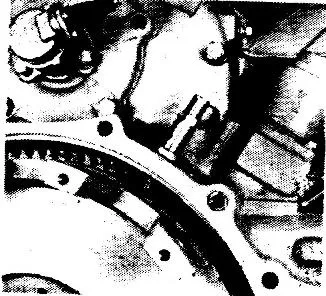

Мал. 1.30. Фіксатор маховика.
6. Перевірте правильність установки кута випередження впорскування, як зазначено в п.п. 3 і 4.
Для двигунів моделей 740.13, 740.30:
1. Вимкніть подачу палива.

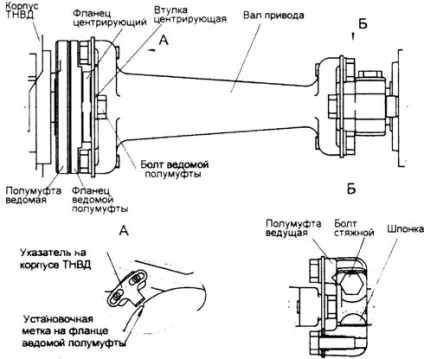

Мал. 1.31. Установка кута випередження впорскування палива на двигунах 740.30-260; 740.13-260
2. Зніміть кришку люка в нижній частині картера зчеплення і ломиком з комплекту Інструменту через люк проверніть маховик до суміщення покажчика на корпусі ТНВД і мітки на фланці відомою напівмуфти (див. Малюнок).
3. Проверните маховик на півоберта проти ходу обертання (за годинниковою стрілкою), якщо дивитися з боку маховика.
4. опустіть тримач маховика в глибокий паз і поверніть маховик по ходу обертання до його фіксації (див. Рис. Фіксатор маховика). Якщо в цей момент покажчик на корпусі ТНВД і мітка на фланці відомою напівмуфти поєдналися, то кут випередження впорскування встановлений правильно, фіксатор підійміть.
5. Якщо покажчик і мітку не сполучаться:
- звільніть болти відомою напівмуфти приводу;
- розгорніть фланець відомою напівмуфти приводу ТНВД в напрямку, протилежному її обертанню до упору болтів в стінки пазів (робоче обертання валу ТНВД праве, тобто за годинниковою стрілкою, якщо дивитися з боку приводу насоса).
- повільно повертайте фланець відомою напівмуфти в напрямку обертання приводу ТНВД до суміщення покажчика на корпусі ТНВД з міткою на фланці відомою напівмуфти. Закріпіть болти відомою напівмуфти приводу, підійміть фіксатор.
6. Перевірте правильність установки кута випередження впорскування, як зазначено в п.п. 3 і 4
