Перетворення частоти за допомогою тв модулятора md-105m

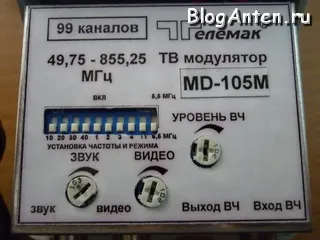

Підключення і настройка ТВ модулятора:

Для установки частоти, потрібно перевести відповідні DIP перемикачі в положення ВКЛ. щоб їх сума була рівна потрібного номеру каналу. Наприклад, якщо потрібен 36 канал, треба включити перемикачі «30» і «6» або «30», «2» і «4» (36 = 30 + 6 = 30 + 2 + 4). При виборі каналу, слід враховувати сусідні канали, що знаходяться в цьому діапазоні частот, т. Е. Чи є в ефірі на сусідніх частотах якесь потужне мовлення, яке дасть перешкоду у вигляді накладення, на сусідні по частоті канали. Наприклад, якщо ви задали модулятору частоту 36 каналу, а на частоті 35 каналу знаходиться який-небудь канал місцевого ефірного телебачення, який транслюється з ретранслятора неподалік, то це може дати перешкоду на ваш 36 канал. Тому канал слід вибирати якомога далі від потужних передач. Що означає, що пульт від ТБ можна викинути. кожен раз вставати з дивана щоб набрати потрібний канал, хрень какаето.

Ви спочатку не зрозуміли назначаеніе модулятора. У цій статті наводиться приклад для перетворення низької частоти в високу, щоб загнати канали з ресивера в коаксіальний кабель. На встановленому в модуляторі каналі працюватимуть всі канали ресивера, а пультом від ресивера можна перемикати.
