Виготовлення залізобетонних паль

На заводах і полігонах для виготовлення паль застосовується металева опалубка - форми, що забезпечують чистоту поверхні бетону при багаторазовій їх оборотності; арматурні каркаси монтуються на спеціальних верстатах-автоматах, обладнаних апаратом для точкової приварки хомутів; укладання бетону і його ущільнення здійснюється механізованим способом. Наявність пропарювальних камер дозволяє прискорити процес твердіння бетону.

На невеликих об'єктах і спорудах, віддалених від великих промислових центрів, будівельникам доводиться заготовляти виробляти палі із залізобетону своїми силами на полігоні або безпосередньо на майданчику.
Арматурний каркас для палі повинен бути виготовлений заздалегідь на арматурному дворі. Перед вживанням в справу арматурна сталь очищається металевими щітками від бруду та іржі; на верстаті відгинаються кінці стрижнів.

Арматурні каркаси в'яжуться на козлах в такій послідовності: спочатку на козли укладаються два кутових стрижня, потім на них навішуються і закріплюються в'язанням дротом два хомута, в проміжку між крайніми хомутами встановлюються ще кілька хомутів через 1,2-1,5 м; після цього заводяться і прив'язуються до хомутів інші стрижні; на закінчення намотується і прикріплюється спіральна арматура і приварюється вістря палі.

Готові каркаси відправляються на склад або укладаються в опалубку. Для створення захисного шару каркаси кілька піднімають над настилом і підвішуються до планок, покладеним поверх щитів опалубки.

До бетонування паль повинні бути встановлені і закріплені до арматурних каркасів петлі, службовці для захоплення паль при підйомі і транспортуванні. Петлі виготовляють з відрізків арматури товщиною 19-22 мм і ставлять на відстані 0,2 L від кінців палі, де L - довжина палі.

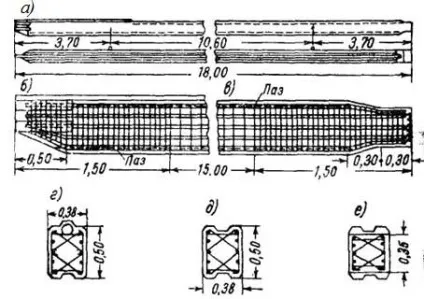

Мал. 1. Залізобетонні шпунтові палі;
а - загальний вигляд; б - арматура нижньої частини палі; в - арматура головної частини; де - перерізу палі внизу, в середній частині і у голови

Кожна паля повинна бетонуватися в один прийом без перерви; бетонна суміш укладається від вістря до голови і ущільнюється вібраторами. Після закінчення бетонування на поверхню кожної палі наноситься номер і дата виготовлення.
Одночасно з бетонуванням обов'язково виготовляються контрольні зразки бетону у вигляді стандартних кубиків, випробуванням яких через 7, 14 і 28 днів визначають фактичну міцність паль.

Для твердіння суміші у виробництві залізобетонних паль необхідно забезпечити нормальний температурний режим і вологість. У спекотні дні палі повинні бути покриті рогожею або шаром тирси і обов'язково политі водою, щоб уникнути пересихання бетону і появи в палях тріщин. При температурі нижче + 5 ° бетонування на відкритому повітрі звичайним способом не допускається. Для прискорення твердіння бетону застосовують пропарювання або електропрогрев.

Шпунтові залізобетонні палі знайшли широке застосування при будівництві набережних, укріплення берегів, а також для огородження котлованів. Обриси залізо-бетонних шпунтових паль, як правило, такі ж, як обриси дерев'яних Ширина паль коливається від 50 до 60 см, товщина - від 10 до 50 см, а довжина - від 6 до 20 м. На рис. 1 приведена конструкція шпунтової палі з трапецеидальной формою паза і гребеня. Товщина і висота гребеня повинна
бути менше ширини і глибини паза, щоб при входженні гребеня в паз залишалися зазори по 5 мм. Вістря шпунтової палі має довжину, рівну полуторним ширині палі.

Шпунтові палі армуються подібно одиночним. Різниця полягає в тому, що поперечна арматура завжди влаштовується з хомутів, так як паз і гребінь не дозволяють обмотати поздовжні стрижні, що знаходяться них. Гребінь армується окремої спіраллю або виступами хомутів. Для шпунтових паль зберігають свою силу дані, наведені вище для одиночних паль про підйомних петлях, про марку бетону і т. Д.
Залізобетонні шпунтові палі так само, як і дерев'яні, забиваються гребенем вперед.
