Переробка об'єктивів Геліос серії 44М-5, М-6, М-7 під робочий відрізок Nikon

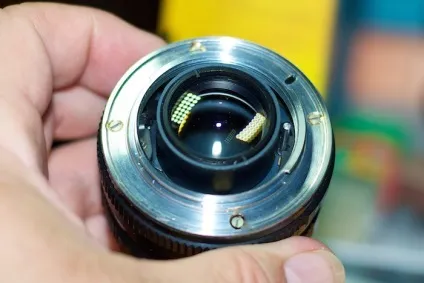

Насамперед, Нам необхідно замінити рідний хвостовик на перехідник M42 - Nikon. Краще якщо він буде хромований з ним не буде проблем, та й виглядає він як рідний. Робиться це так. Відкручуємо рідної хвостовик, який тримається на 4 гвинтах. Підбираємо свердло приблизно - 2 мм. Накручуємо перехідник на хвостовик і по отворах рідного хвостової частини, як за шаблоном (дуже зручно), свердлимо отвори в переходнике. Не забудьте зняти фаски, щоб не стирчали капелюшки гвинтів.

Наступним кроком, переробимо поводок діафрагми, так щоб діафрагма закривалася і відкривалася незалежно від скакалки. Відкручуємо поводок і акуратно витягуємо його. Беремо плоскогубці і загинаємо деталі ось таким чином:

Суть в тому, щоб деталь 1 і 2 упиралися надійно в деталь 3

Все, возвращеем поводок на місце і прикручуємо.

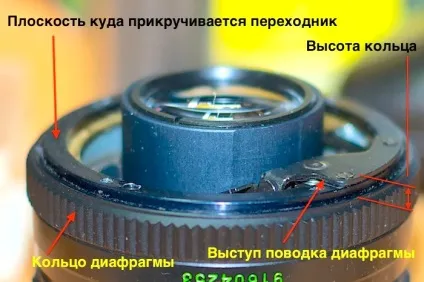

Зверніть увагу, поводок виступає над площиною куди повинен прикручувати перехідник. Щоб не було перекосу, нам необхідно підкласти щось товщиною приблизно 1 мм, а так-же закрити щілину між перехідником і кільцемдіафрагми. Заміряти висоту прийдешнього кільця можна штангенциркулем або чим самі придумаєте хоч лінійкою.

Я зробив так: Купив просту кришку накідушкі, відповідну по діаметру.

Відрізав лезом під корінець край кришки і отримав дві деталі: Кільце і круглу пластину, товщиною приблизно 1 мм. З пластини я вирізав кільце для підкладки між краями повідця діафрагми.

З краю кришки Обточити кільце, воно буде закривати щілину між перехідником М42-Nikon і кільцемдіафрагми, не даючи йому бовтатися вгору вниз.

Поставив, це кільце, над кільцем діафрагми.

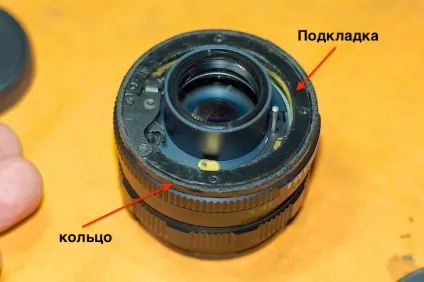

Встановив прокладку, між краями виступає повідця діафрагми.

Тепер можна прикрутити перехідник.

Найважче, на мій погляд, позаду. Залишилося компенсувати робочий відрізок під Nikon.

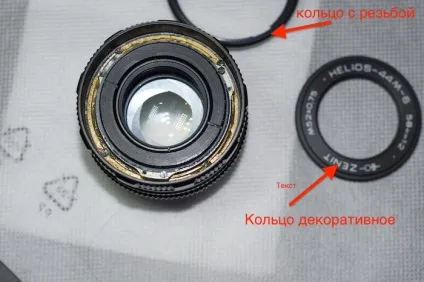

Робиться це дуже просто: Відкручуємо верхнє декоративне кільце з написом Геліос 44М-6 або 7 або 5, під ним ми бачимо три гвинтика, які тримають переднє кільце з різьбленням під світлофільтр, відкручуємо його.

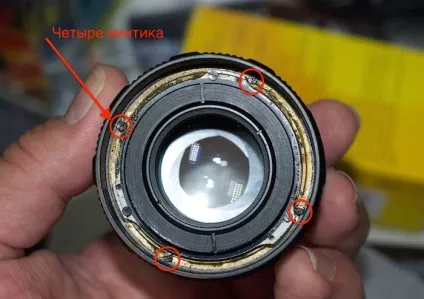

Тепер ми бачимо чотири гвинтика, які підтискають кільце відстаней (фокусировочное) до латунного кільця. Починаємо юстировку об'єктива. Виставляємо об'єктив на нескінченність. Про всяк випадок, хіба мало доведеться все відновлювати, робимо позначки.

Послаблюємо 4 гвинтика, і обережно щоб не рухалася латунне кільце, переміщаємо кільце фокусування так, щоб на основний позначці замість нескінченності стояла цифра 10метрів. Затягуємо один гвинт, або два якщо не лінь, і повертаємо фокусування кільце знову на нескінченність. Сенс зрозумілий, ми як би зрушили нескінченність на 10 метрів. Потім одягаємо об'єктив на тушку і робимо контрольні знімки. Так і добиваємося нескінченності: послаблюємо, переміщаємо, затягуємо. Я, особисто, робив так: Одягнув об'єктив на тушку, послабив гвинтики, впираючись викруткою в найзручніший гвинтик а іншою рукою притискаючи кнопку спуск на половину просто налаштовував різкість, наведіть на дальній предмет у відкрите вікно, стежачи за зеленим кружком підтвердження фокусування у видошукачі. Піймавши нескінченність, затягнув гвинтики, і зібрав об'єктив.

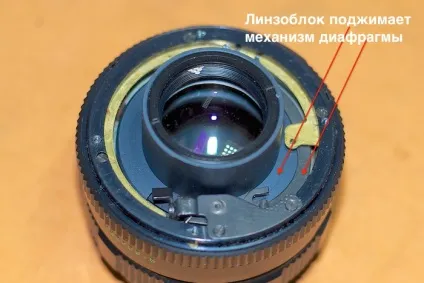

Увага! можливі проблеми: Лінзоблок втопився настільки, що починає впиратися в механізм діафрагми, у мене він на нескінченності поджимается впритул, це максимально можлива величина нічого страшного, до того ж різкість наводити краще від менших значень до нескінченності і найкраща різкість найчастіше виходить на самому початку, як тільки зелений кружок в видошукачі почав подавати ознаки життя.

Друге: Після того як Ви прикрутили кільце з різьбленням під світлофільтр, Вам не повернути фокусування кільце, це тому, що нижній бортик кільця з різьбою, впирається в латунне кільце. Вихід - зняти кільце з різьбленням і на шкірці обточити нижній бортик. Усе. Вітаю у Вас тепер є справжній Геліос 44М-х під Nikon.

PS: Напевно, деякі зараз подумали, а навіщо міняти рідний хвостовик, просто накрутити перехідник і просто зробити юстировку об'єктива. Боюся що товщина перехідника плюс товщина рідного хвостової частини, не дозволять добитися нескінченності, так як зрушувати лінзоблок потрібно буде вже на 2 мм, а це багато, тут і так битва йде за соті, боюся конструктив об'єктива не дозволить.

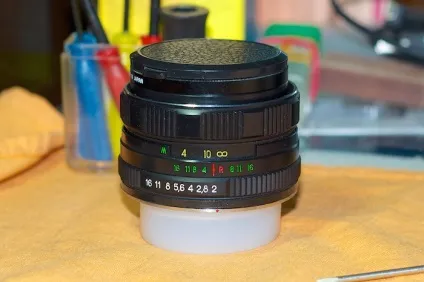

Ще одна тонкість, часто буває що верхнє декоративне кільце не має дірочок і відкрутити його не виходить, наприклад у кого об'єктив Геліос 44М-7. Що робимо. Беремо кришку наприклад від дезодоранту, або пінки для гоління відповідну по діаметру. Обклеюємо краю, наприклад пластиром медичним або ізоляційною стрічкою.

Щільно притискаємо до декоративного кільцю і, не з першого разу, але відкручуємо кільце (виходить завжди). Буває. дуже рідко, що декоративне кільце кріпиться на засувках, жахлива система, тоді впевнено, але акуратно, заводимо під кільце щось тонке і пружне, я робив це дуже тонким шпателем і поступальною ходою отщелкивали декоративне кільце. Якщо навіть одна або дві засувки відламати, воно все одно потім буде триматися. Так! правильна прикмета що у декор кільця засувки а не різьблення - це коли кільце вже крутиться але не викручується природно. Хай щастить. Все вийде, завжди виходить.

"Можливі проблеми: Лінзоблок втопився настільки, що починає впиратися в механізм діафрагми, у мене він на нескінченності поджимается впритул, це максимально можлива величина нічого страшного, до того ж різкість наводити краще від менших значень до нескінченності і найкраща різкість найчастіше виходить на самому початку , як тільки зелений кружок в видошукачі почав подавати ознаки життя. "

Переробляв собі об'єктив і зіткнувся з таким виразом цієї проблеми: при фокусуванні на нескінченність діафрагма закривалася де то до значення 4 - 5,6 і все. Відбувалося це тому що, важіль приводу діафрагми 1 спирається на підтримуючий язичек 2 і при закритті діафрагми трохи їм вигинається вгору і важіль починає чіпляти за лінзоблок десь в місці з'єднання з іншим міханізмом регулювання діафрагми.

Рішення таке: обертаючи кільце фокусування утапливаем лінзоблок і злегка відгинаємо язичек 2 вниз щоб, при викручені максимально на нескінченність лінзоблоке, він був йому паралельний або трохи вигнутий в верх. Пробуємо що вийшло, якщо так то посміхаємося і збираємо об'єктив в купку, якщо немає то повторюємо вищеописане ще раз)
