Перекриття входять в систему горизонтальних зв'язків конструкції будинку, розподіляючи навантаження між стінами будівлі. До переваг дерев'яних перекриттів відносять легкість, можливість додання конструкції належних теплотехнічних і акустичних властивостей, можливість виконання робіт при будь-якій температурі навколишнього повітря. Експлуатаційні умови в різних приміщеннях будинку можуть бути різні, що накладає відбиток на конструкцію перекриттів. Залежно від конструктивного виконання будинку перекриття можуть бути горищні та міжповерхові. Міжповерхові перекриття поділяють приміщення суміжних поверхів (як правило, температура повітря в них приблизно однакова). Тому зазвичай немає необхідності утеплювати такі перекриття, а виконують тільки шумову ізоляцію. Виняток становить перекриття цокольного поверху, в якому крім теплової слід застосовувати і гідроізоляцію. Горищні перекриття, що відокремлюють теплі приміщення від холодного горища, повинні мати хорошу тепло- і звукоізоляцію. Перекриття в ванних кімнатах, санвузлах, душових, крім усього іншого, повинні бути ще водонепроникними. Складаються перекриття з двох частин: несучої конструкції і захищає заповнення. Основними несучими конструкціями дерев'яного перекриття є балки. Вони сприймають навантаження власної ваги, заповнення, а також експлуатаційні навантаження, передаючи їх на прогони або стовпи.

Вибір балок перекриття є відповідальним моментом, так як прорахунки при цьому призведуть до небажаних прогину, а в деяких випадках і до руйнувань перекриття. При виборі перетину балок треба враховувати, що висота балки повинна бути не менше 1/16 ширини розрахункового прольоту, а її ширина - 1/3 - 1/2 цієї ж величини. Для вибору балок можна скористатися таблицею.

Підбір дерев'яних балок перекриття

Перетин балок при довжині прольоту, м

Навантаження на перекриття складаються з їх власної маси і тимчасових навантажень, що виникають в процесі експлуатації будинку. Власна маса міжповерхових дерев'яних перекриттів залежить від конструкції перекриття, застосовуваного утеплювача і зазвичай становить 220 - 230 кг / м2, горищних - в залежності від маси утеплювача - 250 - 300 кг / м2. Тимчасові навантаження на горищне перекриття приймаються за 100 кг / м2, на міжповерхове - 200 кг / м2. Для того щоб визначити повну навантаження, що припадає на один квадратний метр перекриття в процесі експлуатації будинку, складають тимчасову і власну навантаження і їх сума є шуканої величиною. Залежно від несучої здатності балок, довжини їх прольоту і величини експлуатаційних навантажень вибирають відстань між балками, яке зазвичай лежить в межах 0,5 - 1 м. Потрібно враховувати, що отвори між балками теж схильні до навантажень, тому в будь-якому випадку збільшувати їх більш, ніж на 1 м не слід.

Найбільш економічними по витраті деревини вважаються балки товщиною 5 і висотою 15 - 18 см при відстані між ними 40 - 60 см і мінераловатної утеплювачі. Щоб уберегти балки від ураження грибком і швидкого загнивання, потрібно застосовувати деревину, очищену від кори і лубу, вологістю не вище 20%. Балки не повинні мати вад, що впливають на їх характеристики міцності (велике число сучків, косослой, свилеватость і т.д.). Балки піддають обов'язковому антисептуванню і протипожежної просочення.

Конструктивні особливості дерев'яних перекриттів. Дерев'яні балки укладають, як правило, по короткому перетину прольоту по можливості паралельно один одному і з однаковою відстанню між ними. Балки врубують сковороднем в вінці зрубу, а їх торці після механічної обробки антісептіруют. Можливі методики закладення кінців балок в стіни будівлі представлені на рис. 1. При цьому глибина обпирання дерев'яної балки на стіни або прогони не повинна бути менше 100 мм. У зовнішніх стінах товщиною 510 мм, а також у внутрішніх, що розділяють приміщення з однаковою температурою, можна застосовувати як відкриту, так і закриту закладення балок. Кінці балок, що спираються на зовнішні стіни, антісептіруют, обпалюють або обгортають двома шарами толю або руберойду. При тому, що спирається балок на внутрішні стіни під їх кінці підкладають два шари толю або руберойду. Торці балок обов'язково залишають відкритими. Обмазувати їх бітумом або обгортати руберойдом не можна. Для зниження рівня звукових коливань, що передаються від перекриття стін, елементи перекриття доцільно укладати на звукоізолюючі прокладки, в якості яких може служити просочений антисептиком повсть або гума. При необхідності влаштування прорізу в перекритті (наприклад, для сходів) або обходу димаря вдаються до установки додаткового ригеля, на який спирають одну або кілька балок (рис. 2).

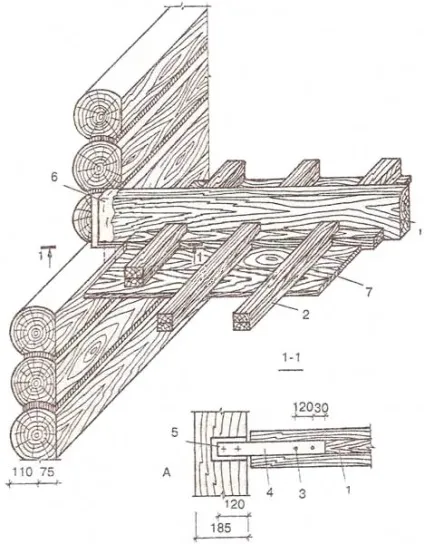

Мал. 1. Закладення кінців дерев'яних балок і щитів перекриття в рубані з колод зовнішні стіни: 1 - балка; 2 - щит перекриттів; 3 - отвір діаметром 6 мм; 4 - металевий анкер; 5 - цвяхи; 6 - два шари толю (руберойду); 7 - підшивка стелі; фрагмент А - закладення за допомогою металевого анкера.

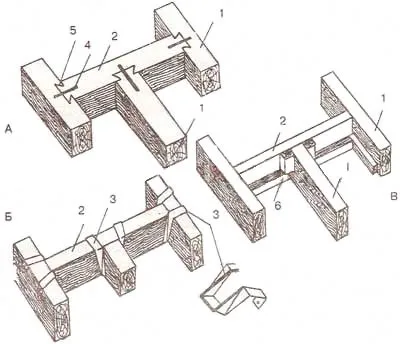

Мал. 2. Кріплення балок і ригелів: А - сполученням «ластівчин хвіст»; Б - на металевих хомутах; В - на черепних брусках; 1 - балка; 2 - ригель; 3 - металевий хомут з ​​пластини 2x60 мм, довжина 60 см; 4 - скоба; 5 - з'єднання "ластівчин хвіст"; 6 - черепної брусок 50x50 мм.

Накат служить для сприйняття навантаження від шару, що утеплює і передачі її на балку. Накати можуть бути у вигляді: щитів з поздовжніх дощок, щитів з поперечних дощок і щитів з поздовжніх і поперечних дощок. Щити спирають на пробоїни (черепні бруски), прибиті до бічних граней балок (рис. 3). Для цього до балок прибивають черепні бруски з перетином 40x40 або 50x50 мм. Як накату можна використовувати одношарові щити з бакелітізірованной фанери, дошки, обаполи, фібролітові, гіпсошлакові і інші листові матеріали, здатні витримати вагу засипки і т.д.

Пластини накату щільно підганяють одна до одної. Найчастіше на торцях подстилающих дощок вибирають чверть, щоб нижня поверхня їх була в одній площині з поверхнею балки. Споруджуючи накат і настил слід пам'ятати, що чим більше дерев'яних елементів є в перекритті, тим більше зростає ймовірність їх вібрації при навантаженнях, що стає додатковим джерелом шуму. Щоб знизити цю ймовірність, все елементи накату і настилу доцільно з'єднувати в шпунт. Укладений накат можна покрити шаром толю або руберойду і укладають або засипають утеплювач. Вид утеплювача і його товщину визначають залежно від розрахункової зовнішньої температури повітря, користуючись для цього таблицею.

Товщина засипки горищного перекриття залежно від температури зовнішнього повітря:

Товщина засипки (мм) при температурі зовнішнього повітря, ° С

У дворівневих будинках, де міжповерхові перекриття несуть експлуатаційне навантаження (як і цокольні), оптимальною є така конструкція перекриття, коли по дерев'яних балках укладають дощатий настил, а стеля підшивають. На балки в цьому випадку укладаються лаги підлоги (рис. 4). Товщина дощок повинна бути не менше 1/20 відстані між опорами. Наприклад, при використанні для підлоги дощок товщиною 29 мм відстань між балками повинно бути не більше 0,6 м а при дошках завтовшки 37 мм - не більше 0,75 м. Між балками укладають шар утеплювача по шару толю або пергаміну. Так як перекриття в даному випадку не несе теплоізоляційну навантаження, то утеплювач відіграє роль шумопоглинального матеріалу. При необхідності таким матеріалом може служити звичайний пісок (рис. 5). Однак значну вагу піску збільшує вагу перекриття, що слід враховувати при розрахунках його несучої здатності і при підборі матеріалу для накату.

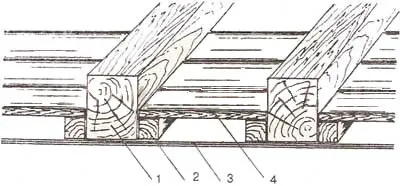

Мал. 3. Настил накату. 1 - балки перекриття; 2 - черепні бруски; 3 - щити з дощок; 4 - підшивка стелі.

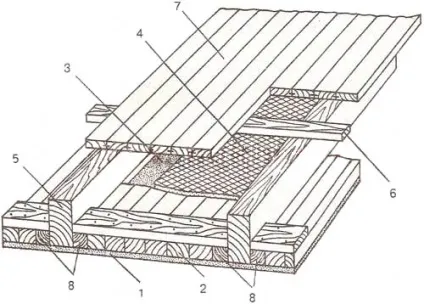

Мал. 4. Дерев'яне міжповерхове перекриття. 1 - гіпсокартонні листи; 2 - щит перекриття; 3 - шар гідроізоляції; 4 - шар звукоізоляції; 5 - балка; 6 - лага; 7 - дошки підлоги; 8 - черепні бруски балки.

Стеля підшивання роблять з деревоволокнистих плит, гіпсокартонних листів, обробної дошки або просто штукатурять по попередньо набитої дранці. Оздоблення стелі принципового значення не має і вибирається з міркувань відповідності інтер'єру приміщення.

Перекриття в санітарних вузлах і ванних кімнатах мають свої відмінні риси (рис. 6). У цих приміщеннях важливо виконати якісну гідроізоляцію, щоб випадково пролилася вода не проникла через перекриття. Найпростішим варіантом є пристрій гідроізоляційного шару по суцільному настилу з дощок, з'єднаних між собою в шпунт. Добре коли в шпунтові пази дощок закладають смолёную клоччя або інші герметизуючі кошти, яких є безліч. При настиланні гідроізоляційного шару потрібно особливу увагу звертати на місця примикань настилу до стін. Гідроізоляційний килим в цих місцях повинен бути піднятий на висоту не менше 5 - 10 см і надійно приклеєний до стіни. Балки знизу закривати не слід, так як відсутність вентиляції може привести до утворення вогкості і цвілі. Відсутність нижньої підшивки дасть можливість контролювати стан перекриття.

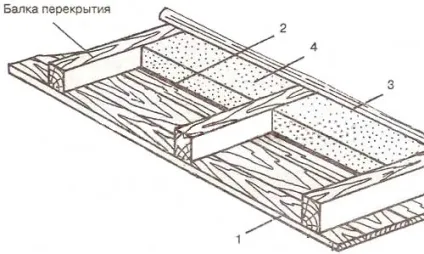

Мал. 5. Дерев'яне перекриття з засипанням. 1 - підшивка стелі; 2 - пергамін; 3 - обшивка; 4 - засипка.

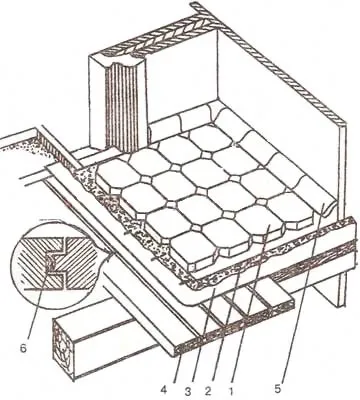

Мал. 6. Перекриття в санвузлах по дерев'яних балках. 1 - плитки керамічні; 2 - цементний розчин; 3 - гідроізоляція; 4 - настил з шпунтованих дощок; 5 - плінтус; 6 - смолені клоччя.

Особливу увагу слід приділити місцям проходу корінного димоходу через дерев'яне перекриття. За умовами пожежної безпеки все дерев'яні елементи слід розташовувати на відстані до диму не менше 300 - 350 мм. Тому отвори перекриттів в цих місцях зашивають вогнетривкими матеріалами. У місцях перекриттів в димових трубах влаштовують оброблення - потовщення стінок труби (рис. 7). Причому в межах оброблення товщина стінок димаря збільшується до 1 цегли, тобто до 25 см. Але і в цьому випадку балки перекриття не повинні стосуватися цегляної кладки труби і відстояти від гарячої поверхні не менше ніж на 35 см. Це відстань може бути зменшена до 30 см шляхом прокладки між обробленням і балкою самочинного в глиняному розчині повсті або азбестового картону товщиною 3 мм.

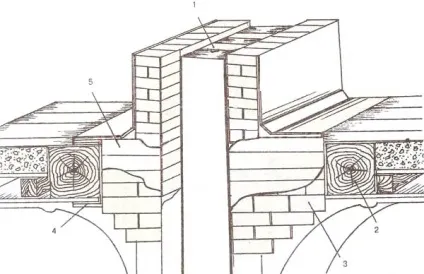

Мал. 7. Оброблення в місці виходу димоходу в міжповерхове дерев'яному перекритті. 1 - димовий канал; 2 - балка перекриття; 3 - оброблення в 1,5 цегли; 4 - два шари азбесту; 5 - оброблення в одну цеглину з додатковою ізоляцією.

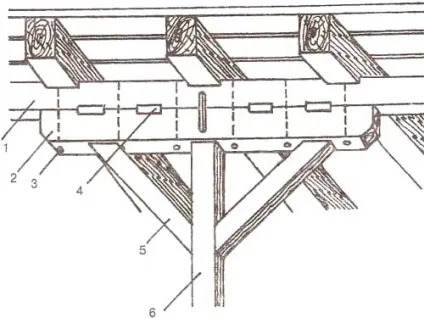

Мал. 8. Зміцнення балок перекриття проміжними стовпами. 1 - прогін; 2 - подушка; 3 - болт; 4 - шип; 5 - смуги; 6 - стовп.

Встановлюючи перекриття слід враховувати можливі опади дерев'яної будови, тому не можна виконувати жорстке зчленування димової труби і перекриття. Жорстке зчленування при опадах будинку неминуче призведе до руйнування димаря. При необхідності балки перекриття в великих прольотах зміцнюють проміжними опорними стовпами (рис. 8).
