Печі кузнецова своїми руками схема, креслення, фото і відео покрокова інструкція

І. В. Кузнєцов з 1962 року займається проектуванням, виготовленням та удосконаленням печей. За цей час було винайдено понад 150 різних конструкцій, кожна з яких прагнула до абсолютного показника ефективності - 95% ККД. У цій статті ми розповімо, як робити піч Кузнєцова своїми руками.

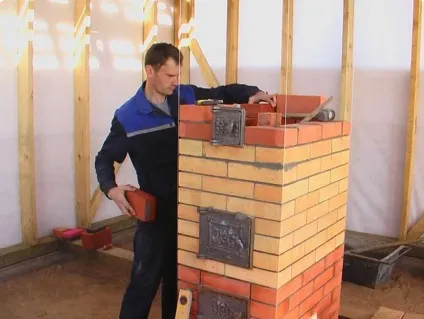

Фото 1 Піч Кузнєцова

Принципова особливість розробки полягає в системі поділу газів на холодний і гарячий потоки. За рахунок унікального Колпакова будови печі гаряче повітря затримується всередині, а холодний виводиться по окремому каналу в димохідну трубу. З огляду на те, що в ковпаку підтримується більш висока температура горіння, а тепло розподіляється рівномірно по корпусу, коефіцієнт корисної дії досягає свого піку. Для порівняння, ККД звичайних печей становить 30-35%, твердопаливних котлів - 80%, піролізних - 85%.

Невисока продуктивність більшості твердопаливних агрегатів пояснюється тим, що тепле повітря виходить разом з продуктами горіння в трубу. Крім того, що залишився обсягу не завжди вистачає для повноцінного нагріву, швидко виходять димові гази ще більш знижують теплової поріг. У деяких конструкціях цю проблему намагаються вирішити збільшенням (подовженням) димохідної труби, але тоді існує ризик зниження тяги і, як наслідок, зменшення ККД. Створення такого агрегату, який би забезпечив повноцінну тягу і збільшив теплопередачу, і стало основною метою конструктора Кузнєцова.

Конструктивні особливості

Всі печі Кузнєцова (а їх, нагадаємо, понад 150 зразків) можна розділити по функціоналу:

І хоча найпопулярнішою моделлю є варильні, де передбачена функція приготування їжі, всі зазначені агрегати працюють за одним і тим же принципом -Поділ гарячих газів на потоки.

Фото 2 Варочная піч по системі Кузнєцова

На фото ви бачите піч Кузнєцова, зроблену своїми руками, де топливник розташовується біля самої підлоги і на всю довжину. Виходить дуже ефективний нижній прогрів з подальшим переходом на верхній рівні. Відразу за паливником розташовується ковпак з нижнім вихідним отвором, який і сепарує гарячий газ. Найбільш гаряча його частина піднімається вгору, а охолола, більш холодна, осідає на ковпак і виходить через отвір. Така циркуляція відбувається постійно, поки в топливнике горять дрова.

Так виглядає схема печі з водяним контуром:

Посилення нижнього прогріву підвищує рівень комфортності людини. Пол прогрівається не тільки під плямою конструкції, але практично по всьому периметру, відповідно, збільшується площа тепловіддачі, приміщення прогрівається швидше і ефективніше.

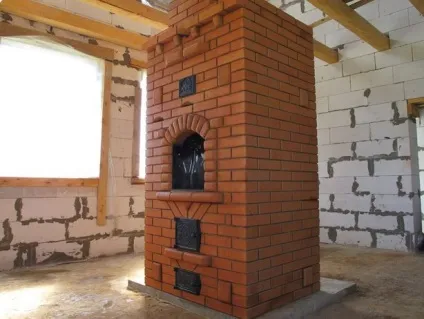

Фото 3 Піч системи Кузнєцова

Агрегат можна використовувати не тільки для опалення і приготування їжі, а й для забезпечення гарячого водопостачання. Досить на зворотному боці ковпака наварити чавунний або сталевий теплообмінник.

Чому Колпакова метод такий результативний?

1. Димні гази розшаровуються по температурному ознакою за межами топки.
2. Чим більше ковпаків в межах однієї конструкції, тим більше перешкод зустрічає гарячий газ і тим довше він затримується всередині.
3. Розташування ковпака безпосередньо за топкою - гарячий газ моментально потрапляє в ковпак і зберігає високу температуру. У ковпаку збираються одночасно всі продукти згоряння, що збільшує час їх переробки і скорочує сажнів наліт на димоході. До слова, саме тому саморобні опалювально-варильні печі Кузнєцова не потребують частої чищенні.
4. Теплообмінник також розташовується поза топки, відповідно, не забирає частину тепла і не знижує ККД.

Говорячи іншими словами, продукти згоряння, потрапляючи в ковпак (-і) змушені віддавати все своє тепло, щоб вийти звідти. Нижня вихідний отвір випускає назовні тільки холодний газ, вже віддав всю свою температуру.

Якщо мова йде про печі з водяним контуром, то в тілі присутня подвійний регістр сталевих труб, що видають потужність 17-63 кВт. Передбачені також двоконтурні агрегати, що виробляють одночасний з опаленням нагрів води.

підготовчий процес

• пісок - 150 кг
• цегла червона повнотіла - 755 штук;
• шамотна цегла - 65 штук;
• среднефракціонная вогнетривка глина - 135 кг;
• чавунна дверцята на піддавали (можна виготовити самостійно з спареного сталевого листа);
• сталевий дріт;
• арматура для колосникових грат або вже готовий колосник;
• куточок 350х400х400 мм;
• засувка.

Все цеглу перед кладкою перевіряються вручну, на них не повинно бути порожніх тріщин, мінімальну кількість відколів.

Зробити Кузнецівці може навіть початківець майстер, при цьому важливо дотримуватися технологію кладки і порядовку.

Ідеальним фундаментом вважається пов'язаний з будинком, але тільки в тому випадку, якщо будинок і грубка будуються одночасно. В іншому випадку слід готувати новий, а не намагатися пов'язати з колишнім.

На фундамент укладається шар бітумної ізоляції або руберойд, щоб виключити проникнення грунтових вод і намокання нижнього ряду.

Сам конструктор рекомендує виготовляти фундамент з силікатних печей повністю по плямі.

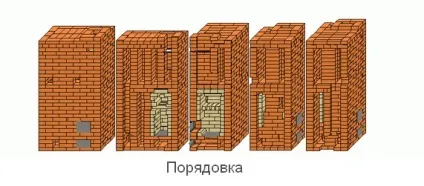

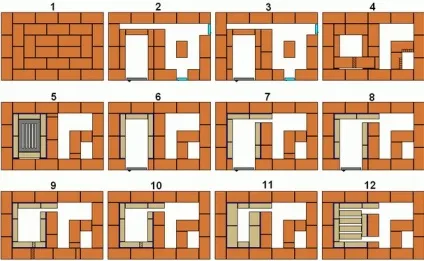

Перед тим, як починати порядовку, необхідно заздалегідь розрахувати розташування димоходу відповідно до креслення. Тільки після цього можна приступати до власне укладанні

Покрокова інструкція

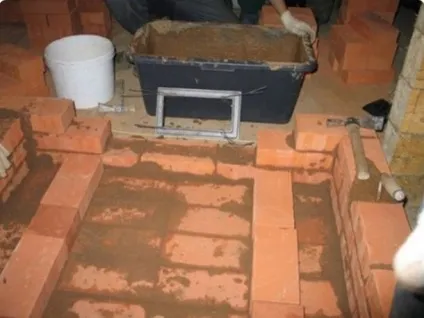

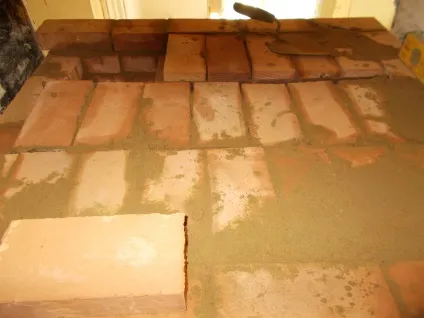

1. Перші 2 ряди викладаєте насухо з шамотної вогнетривкої цегли. Сам конструктор рекомендує робити нижню частину товщі, але 2 ряди - оптимально для ефективної конвекції. Після того, як викладено перший ряд, заміряє кути - вони повинні бути рівно по 900. З 3-го ряду починається підготовка траєкторії димових каналів.

1. З другого ряду починається підготовка зольника і піддувала. Через цю камеру підсмоктуватиметься повітря для горіння, а також зручно прибирати золу. Всі цеглини кладуться в шаховому порядку, товщина шва в межах 5 мм. Кладка - тільки на глиняний розчин.

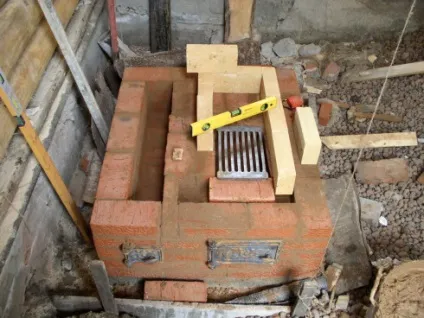

1. Робите внутрішні перегородки і стінку з шамотної цегли між піддувалом і грубкою. На 5м ряду вмонтовуєте бажано чавунну колосникові грати. Товщина колосника залежить від того, які поліна будуть завантажуватися в камеру.

Для теплового розширення при укладанні колосника необхідно залишити деформаційний зазор 5-7 мм між гратами і стінкою. Саму грати слід монтувати під невеликим кутом до дверцят, але залишити при цьому невеликий поріжок, щоб тріски або гарячі вуглинки не потрапляли в приміщення.

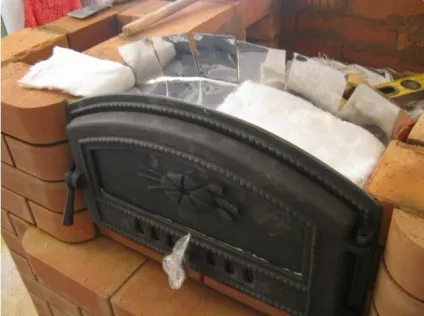

У цьому ж ряду робите дверцята для паливної камери. Паливна камера обов'язково повинна бути облицьована шамотною цеглою, покладеним на ребро. Футеровка - а саме так називається цей процес - необхідна для захисту стінки печі від високої температури.

1. На 16-му ряду закриваєте повністю камеру, щоб встановити ковпак. Після чого починаєте викладати другу камеру відразу ж поверх першої - це буде вже другий ковпак.

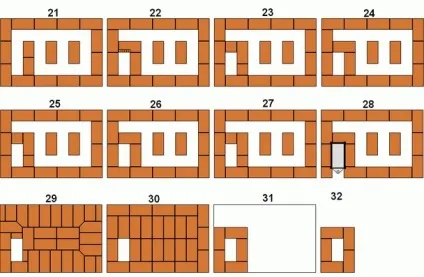

1. Далі, слідуючи порядовке, доходите до 26 ряду, після якого верхню частину суцільно закриваєте цеглою.

1. Через добу можна провести перший пробний запуск з мінімальною кількістю палива. Це необхідно для перевірки наявності наскрізних щілин і випалу цегли і розчину. Не варто зловживати кількістю дров - конструкція повинна нагрітися дуже повільно і не розжаритися.

Рекомендації, відгуки, поради

1. Не варто поєднувати перший ковпак з топкою - так ви отримаєте звичайну не найбільшу ефективну піч. Саме в поділі ковпака і топки, створенні обмеженого простору для горіння і полягає основний «секрет» Ігоря Кузнєцова.
2. Під час укладання кожен парний ряд фіксуйте сталевим дротом - це забезпечить стабільність і стійкість.
3. Обов'язково покрийте вже готову опалювально-варильну панель вогнетривким складом.
