паркетні щити

Даний вид паркету є щит, що складається з паркетних планок, квадратів шпони або фанерною облицювальної плити, які наклеєні з певним малюнком на підставу (рис. 23). З метою варіювання художнього і колірного рішення паркетного щита і в цілому підлогового покриття допускається виготовлення щитів з іншим видом розташування планок і поєднання планок з різних порід деревини. Залежно від конструкції підстави паркетні щити поділяються на кілька типів:

ПЩ1 - з рамковим підставою у вигляді обв'язки, кутові шипові з'єднання якої повинні бути виконані на клею, і рейок заповнення, що закріплюються в пазах брусків обв'язки на прямий несквозной шип (рис. 24 а). Рамкова обв'язування може бути із середнім бруском або без нього. Допускається також виготовлення підстави з двох поздовжніх обкладок і рейкового заповнення.

ПЩ2 - з рейковою основою, облицьованим з двох сторін лущений шпон (рис. 24 б).

ПЩ3 - з основою з ДСП марки П-3, облицьованої з двох сторін лущений шпон, або з повним правом з ЦСП (цементностружечние плити) (рис. 24 б). Для підстави паркетних щитів можуть застосовуватися ДСП екструзійного пресування. Їх кромки просочуються клеями не нижче середньої водостійкості на основі синтетичних смол на глибину не менше 20 мм. Щільність ДСП в просоченої зоні повинна бути не менше 720 кг / м3.

ПЩ4 - з основою з двох склеєних між собою шарів рейок, покладених у взаємно перпендикулярному напрямку (рис. 24 г).

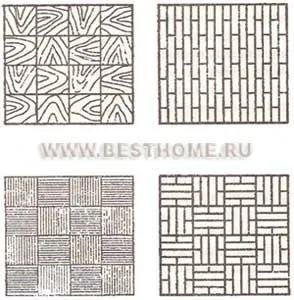

Мал. 23. Варіанти малюнків паркетних щитів

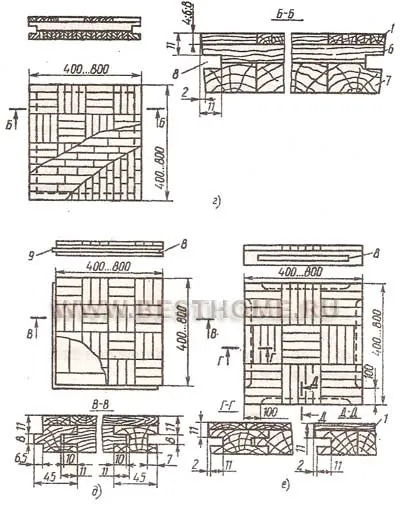

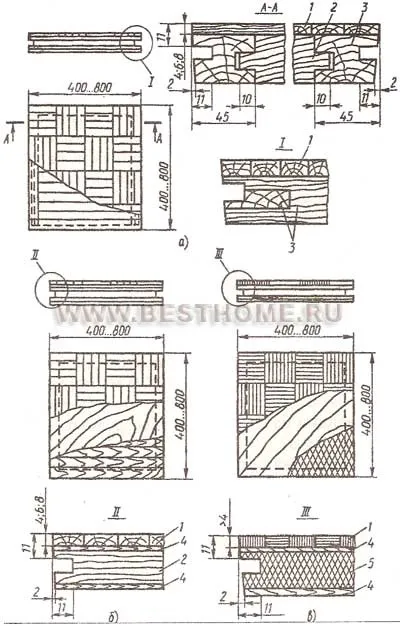

Мал. 24. Типи паркетних щитів:
а - тип ПЩ1; б - тип ПЩ2; в - тип ПЩ3; г - тип ПЩ4; д - щит з гребенем і пазом; е - щит з пазами; 1 - планки лицьового покриття; 2 - рейки основи; 3 - бруски рамки (обв'язки) підстави; 4 - лущений шпон; 5 - ДВП або ЦСП; 6; 7 - рейки верхнього і нижнього шарів; 8 - паз; 9 - гребінь

У крайках паркетних щитів знаходяться пази для з'єднання щитів між собою за допомогою шпонок. Допускається виготовлення паркетних щитів з некрізними пазами, що не доходять до країв на 100 мм і щитів з гребенями і пазами на протилежних крайках (рис. 24 д), виключаючи тип ПЩ3. Обробка гребеня і паза повинна проводитися ріжучим інструментом, призначеним для виготовлення паркетної дошки. Відповідно до виду лицьового покриття паркетні щити поділяються на такі типи:

П - облицьовані паркетними планками;
Ш - облицювання квадратами струганого або лущеного шпону;
Ф - облицювання квадратами фанерної лицювальної плити.

Розрізняють паркетні щити марки А і Б, які залежать від породи, а також якості деревини лицьового покриття. Номінальні розміри щитів і граничні відхилення відповідають зазначеним нижче і в рис. 24.

Щит. Товщина: номінальні розміри - 40, 32, 28, 25, 22, Пред. викл. - ± 0,2. Ширина на довжину: 400х400, 500х500, 600х600, 800х800. Перед. викл. - ± 0,3, ± 0,3, ± 0,3, ± 0,3.

Паркетні планки. Товщина: 4, 6 (для берези - 6, 8; для хвойних порід - 8). Перед. викл. - ± 0,2. Ширина: 20-50. Перед. викл. - ± 0,2. Довжина: 100-400. Перед. викл. - ± 0,2.

підстави (ширина - 25-55, попер. викл. - ± 0,5)
обв'язки - тип ПЩ1- (ширина - 35-55, попер. викл. - ± 0,5).

Квадрати шпону. Товщина: не менше 4. Перед. викл. ± 0,2. Довжина (ширина): 100-400. Перед. викл. - ± 0,2.

Квадрати фанерною облицювальної плити. Товщина: не менше 4. Перед. викл. - ± 4. Довжина (ширина): 100-400. Перед викл. - ± 0,2.

Відповідно до ГОСТу 862.4-87, допускається виготовлення рейок підстави товщиною не менше 55 мм з поздовжніми компенсують пропилами. Глибина пропила повинна бути на (8 ± 1) мм менше товщини рейок. Щити товщиною 40 мм можуть застосовуватися для щитів розмірами 600х600 і 800х800 мм. Ширина рейок таких щитів дорівнює не менше 45 мм.

Паркетні планки і квадрати шпону або фанерною облицювальної плити наклеюються на підставу щита у вигляді всіляких малюнків, зразки яких зображені на рис. 23. При розташуванні планок в одному напрямку їх слід наклеювати перпендикулярно до рейок підстави. Напрями волокон в шпоні і рейках є взаємно перпендикулярними. За погодженням із споживачем допускається виготовляти паркетні щити з іншими варіантами розташування планок з різних порід деревини відповідно до художнім і колірним рішенням малюнка щита і в цілому паркетного покриття.

Лицьове покриття паркетних щитів виготовляються з таких порід деревини: дуб, бук, ясен, гостролистий клен, берест (коригуючі), в'яз, ільм, каштан, граб, тропічні породи, біла акація, береза, сосна, модрина. Допускаються також модифікована деревина з параметрами, які не поступаються деревині даних порід. Планки для паркетних щитів з сосни і модрини повинні виготовлятися з радіальним розрізом деревини. Кут нахилу річних шарів на торці до лицьовій стороні паркетної планки становить не менше 45 °.

Рейки і бруски підстави щитів робляться з деревини хвойних порід, а також осики, берези, вільхи. Деревина різних (а також листяних і хвойних) порід в рейках підставі паркетного щита неприпустима. Рейки основи повинні бути каліброваними по перетину, цільними або складовими по довжині. З'єднання рейок по довжині здійснюється на зубчастий шип, а в підставі щитів ПЩ2 і ПЩ4 можливо з'єднання рейок встик. Зазори між крайками рейок не повинні перевищувати 3 мм.

Можливі наступні відхилення від форми паркетних щитів: перпендикулярність суміжних крайок - не більше 0,4 мм на довжині 1000 мм; покоробленность - не більше 1,0 мм на довжині 1000 мм. Зазори між паркетними планками, квадратами шпону або фанерною облицювальної плити не повинні перевищувати 0,3 мм.

Шпонки роблять з деревини хвойних, твердих листяних порід, а також берези або фанери. Розміри шпонок наступні: товщина - 4, 6, 8 (ост. Викл. - ± 0,2); ширина - 19 (ост. викл. - ± 2,0); довжина відповідає довжині шпунта. Однак допускаються шпунти, складові по довжині.

Наведемо інформацію про допустимі пороки деревини, з якої виготовлені паркетні щити. Здорові світлі і темні сучки (зрощені): для марки А - не допускаються розміром більше 5 мм і числом більше 2 штук на площі 400х400 мм, на відстані менше 10 мм від торця; для марки Б - не допускаються розміром більше 10 мм і числом більше 3 штук на площі 400х400 мм, з виходом на торець планки. Не допускаються частково зрощені і незрощені сучки. Тріщини неприпустимі шириною більше 0,3 мм і довжиною в частках довжини планки більш 1/4 (А) і 1/2 (Б). Нахил волокон не допускається більше 5% (А). Для марки Б нахил волокон не враховується в планках з листяних порід деревини і не допускається в планках хвойних порід більше 10%.

Кріплення, свилеватость, завиток не допускаються з виходом на торець планки (А, Б). Не враховуються очки і не допускаються такі вади, як відкрита одностороння прорість, кишеньку, засмолок, плямистість, Водошар, хімічне фарбування, заболонні грибні забарвлення, побуріння, опік. Що стосується інших пороків деревини, то отщеп, скол, виривання, задирака, вищербини, ризику не допускаються шириною більше 0,3 мм і глибиною понад 1 мм. Всі інші можливі вади не допускаються ні в марці А, ні в марці Б. Не виключено виготовлення планок марки Б з помилковим ядром, побурінням, хімічними і заболонь хімічними фарбами в разі комплектування планок в щитах за кольором. На лицьовій поверхні квадрата фанерною облицювальної плити не допускаються:

виривання, відщепи, відколи на зовнішніх крайках шириною і глибиною більше 0,5 мм, довжиною понад 20 мм і числом більше трьох;
зазори від випали шарів шпону товщиною не менше 1,5 мм, довжиною понад 100 мм і числом більше 1;
вм'ятини розміром більше 8х8 мм і глибиною більше 0,2 мм;
подряпини, риски глибиною понад 0,2 мм.

Неприпустимі в рейках підстави гнилі, гострий обзол і незрощені сучки розміром більше 1/2 ширини рейки. Обзол повинен бути очищений від кори і лубу. У шипових з'єднаннях рамкової основи паркетних щитів сучки не допускаються.

Непрофрезерованние ділянки на крайках і зворотному боці щита не повинні перевищувати за площею 20% відповідних поверхонь. Вологість деревини паркетних щитів при відвантаженні повинна бути (9 ± 2)%.

Клейові з'єднання виконуються синтетичними клеями середньої або підвищеної водостійкості. Межа міцності клейового з'єднання на відрив планок повинен бути не менше 0,6 МПа (ПЩ1, ПЩ4) або не менше 0,3 МПа (ПЩ3 на основі цементностружечние плити), для щитів, облицьованих квадратами фанерної лицювальної плити або шпону - також не менше 0 , 3 МПа. На лицьову сторону паркетних щитів повинно бути нанесено прозоре лакове покриття товщиною не менше 60 мкм. Можливі й щити з Нелаковані поверхнею (за погодженням із споживачем).

Упаковують паркетні щити в пачки попарно лицьовим боком один до одного. Між лакованими поверхнями щитів покладена прокладка з паперу по ГОСТ 8273-75, розміри якої повинні рівнятися розмірам паркетних щитів. Маса пачки не перевищує 40 кг. Пачка містить щити одного типу, марки, одного виду лицьового покриття, розміру, виду розташування планок. Вони можуть бути пов'язані в транспортні пакети. Пачки упаковують в поліетиленову плівку або щільний папір і обв'язують сталевою стрічкою, дротом або шпагатом. Необхідною умовою транспортування є виключення можливості порушення цілісності упаковки, надмірного зволоження і забруднення.

Паркетні щити слід зберігати при відносній вологості не більше 60% в умовах, що виключають утворення грибів і поразки комахами. Укладають паркетні щити по лагам або по суцільній підставі (стяжка, наливні підлоги або підстава, залите самовирівнюється сумішшю). На суцільне підставу стелять щити товщиною 25 і 22 мм. Відстань між осями лаг повинна дорівнювати ширині щита. Якщо розміри щитів 800х800, крок лаг повинен бути рівним 400 мм.
