Параболічну антену

У цій статті ми спробуємо детально в цьому розібратися.

Антени розрізняються між собою за розміром, формою, типом підвіски і матеріалу. з якого вони виготовлені. Розглянемо кожні параметри окремо.

1. Розмір супутникової антени

Вибір діаметра антени залежить від того, який рівень потужності має супутниковий сигнал у вашій місцевості. Визначається він по карті покриття для кожного конкретного супутника. Тобто, від вашого місця розташування безпосередньо залежить діаметр супутникової антени, необхідний для прийому сигналу з того чи іншого супутника. Наведемо в таблиці приблизні співвідношення діаметра антени до рівня потужності сигналу.

Рівень потужності сигналу, dbW

Потрібно враховувати і той факт, що канали транслюються з супутника по-різному: якісь трохи краще, якісь трохи гірше. Також діаметр антени краще вибирати з невеликим запасом: якщо якісь погодні явища (хмарність, дощ, сніг і т. Д.) Трохи погіршать сигнал, то на якості телевізійної картинки це не повинно відображатися. Але запас повинен бути невеликим, мінімальним, так як інакше ви просто переплатите за зайві сантиметри чималі гроші. Великі оператори супутникового телебачення мають дилерські центри практично в кожному регіоні нашої країни, і вони, як правило, продають комплекти обладнання з вже підібраним діаметром антени конкретно для кожної місцевості.

2. Форма супутникової антени

За формою супутникові антени поділяються на прямофокусниє і офсетні (off-set - поза центром). Фокус у антени - це місце, куди кріпиться конвертор.

Прямофокусная антена - це класична супутникова «тарілка». Конвертор прикріплений в центрі за допомогою залізних спиць. Конвертор і спиці відкидають тінь на дзеркало антени, зменшуючи коефіцієнт використання її поверхні, що відбиває. Але чим більше діаметр у супутникової антени, тим менш значний даний ефект.

Прямофокусниє антени дуже чутливі до погодних умов. Дощ, сніг, ожеледь на дзеркалі сильно погіршують прийом сигналу з супутника.

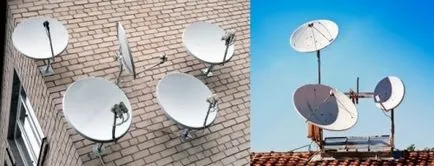

Офсетна антена відрізняється від прямофокусной тим, що її фокус знаходиться не в центрі, а зміщений вниз. Так як фокус зміщений вниз, під час налаштування офсетної антени потрібно враховувати, що напрям на супутник тут вище перпендикуляра до площини на деякий кут. У багатьох антен такого виду кут дорівнює 25-27 градусів, але бувають і інші варіанти. Саме тому офсетна антена кріпиться майже вертикально, що не дає налипнути снігу або зібратися дощовій воді, а конвертор з кріпленням не затінює дзеркало антени.

3. Тип підвіски у супутникової антени

Одним з важливих параметрів супутникової антени є тип підвіски, яка буває двох видів: азимутальной і полярної.

Азимутна підвіска є фіксованою. Антена з такою підвіскою налаштовується тільки на один супутник і жорстко закріплюється на кронштейні. Щоб приймати сигнал з іншого супутника, необхідно провести повну перенастроювання антени. Азимутна підвіска є простою і дешевою.

Полярна підвіска має більш складну конструкцію. Налаштування такої антени також вимагає деяких навичок, а вартість її трохи вище, ніж з азимутальной підвіскою. Полярна підвіска дозволяє налаштувати антену на кілька супутників, що знаходяться в абсолютно різних орбітальних позиціях, за рахунок обертання антени навколо своєї вертикальної осі.

Офсетні антени. як правило, оснащені фіксованою азимутальной підвіскою. а прямофокусниє - полярної. Відзначимо, що якщо для прийому сигналу з декількох супутників і досить антени з діаметром 1.2 м, для полярної системи краще вибрати антену з великим діаметром (1,5 м або 1,7 м).

4. Матеріал для супутникової антени

Супутникові антени роблять з різних матеріалів. Великою популярністю користуються алюмінієві антени. Вони легше сталевих антен і не схильні до корозії. Але алюміній - м'який метал і легко може деформуватися при необережному поводженні, особливо якщо мова йде про антени великого діаметру. Деформація дзеркала досить сильно впливає на характеристики антени. Такі антени працюють набагато гірше. Тому при покупці ретельно огляньте супутникову антену на наявність дефектів і спотворень поверхні.

Антена з стали більш міцна, її вартість трохи дешевше алюмінієвої. Але сталева антена важче і схильна до корозії, яка знижує відображають властивості дзеркала. Купуючи таку антену, зверніть увагу на якість її забарвлення.

Ще один матеріал, з якого роблять супутникові антени - пластик. Пластикове дзеркало досить легке, але з часом стає дуже сильно схильне до деформації в результаті впливу факторів навколишнього середовища (перепади температур, ультрафіолет і т.д.). До того ж на них легко налипає сніг.

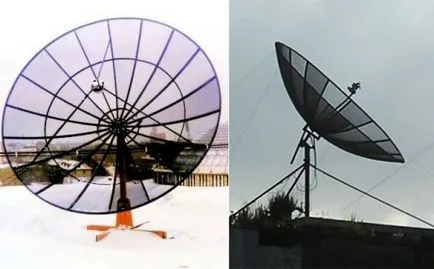

Відмінним варіантом для вітряних районів або для великої висоти є сітчасті антени. так як вони найбільш стійкі до вітрових навантажень. Крім того, сітчасті антени краще вписуються в пейзаж, особливо в історично важливих районах. Однак, вони значно гірше приймають сигнали в Ku-діапазоні, ніж суцільні антени. Тому для якісного прийому Ku сигналу потрібні сітчасті антени більшого діаметру. У нашій країні такі антени не виробляються, тому коштують вони дорожче звичайних суцільних антен.
