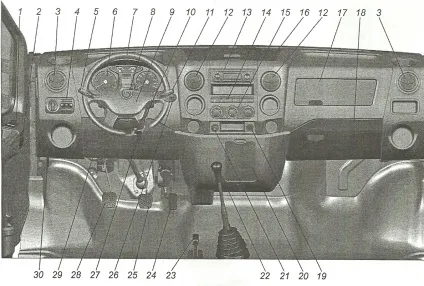

Панель приладів та органи управління автомобіля газель-некст

Панель приладів та органи управління автомобіля газель-некст

Панель приладів та органи управління автомобіля газель-некст

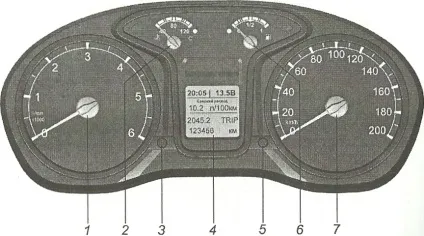

1. Тахометр. Вказує частоту обертання колінчастого вала двигуна в об / хв. Не допускайте тривалої роботи двигуна з частотою обертання понад 3600 об / хв.

2. Покажчик температури охолоджуючої рідини двигуна. При досягненні стрілкою червоної зони шкали і загорянні сигналізатора аварійно високої температури охолоджуючої рідини необхідно зупинити двигун і усунути причину перегріву.

3. Кнопка Режим / управління маршрутним комп'ютером.

Для самотестування комбінації приладів включите прилади (положення ключа I) і через 1-2 секунди натисніть кнопку. При цьому включаються сигналізатори 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 і 30, всі сегменти багатофункціонального дисплея, стрілочні індикатори проходять шлях від мінімуму до максимуму.

Режим самотестування переривається: самостійно після руху стрілок приладів від початкової позначки шкали до максимальної; при появі сигналу оборотів колінчастого вала двигуна, при виключенні приладів.

Після закінчення режиму самотестування комбінація приладів виходить в робочий режим.

Для управління маршрутним комп'ютером (вибір меню по колу) поверніть кнопку за годинниковою стрілкою (МК-up) або проти годинникової стрілки (MK-down).

4.Многофункціональний дисплей маршрутного комп'ютера. Режими роботи дивіться на наступній сторінці.

5. Кнопка установки на нуль показань добового пробігу / переведення годинників і хвилин.

Для установки на нуль показань добового пробігу натисніть кнопку і утримуйте її не менше 3 секунд.

Для переведення годинників і хвилин поверніть кнопку: за годинниковою стрілкою - зміна показань годин, проти годинникової стрілки - зміна показань хвилин.

6. Покажчик рівня палива.

Паливний бак може містити до 64 л палива. При залишку палива менше 8 л стрілка досягає червоної зони шкали і загоряється сигналізатор мінімального резерву палива в баку.

7. Спідометр. Вказує швидкість руху автомобіля в км / год.

Щоб уникнути збоїв в роботі комбінації приладів забороняється відключати акумуляторну батарею (від'єднувати дроти з клем + і -) при включених приладах.

Для виключення наслідків збоїв в роботі комбінації приладів:

1. Вимкніть прилади.

2. Відновіть з'єднання акумуляторної батареї з бортовою мережею автомобіля.

3. Натисніть кнопку Режим і, утримуючи її, включіть прилади. При цьому стрілочні індикатори повернуться в початкове положення.
