Панель приладів на газ-31105 зняття і заміна старої на нову

На приладовій дошці автомобіля ГАЗ-31105 розташовані сигналізують лампочки і прилади, що дозволяють контролювати стан автомобіля і управляти деякими системами, не виходячи з кабіни. Пластик, з якого виготовлена ​​панель, - м'який, нового зразка. Це дає гарантію того, що після 10-20 тисяч кілометрів вона не почне деренчати.

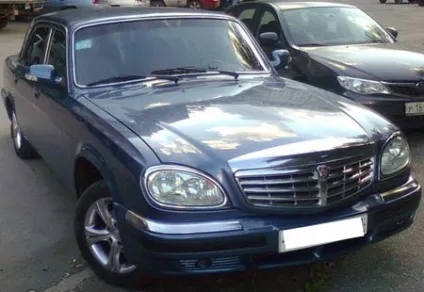

Зовнішній вигляд автомобіля Волга 31105

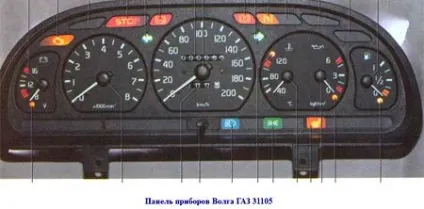

Прилади й датчики, розташовані на комбінації приладів:

1. Вольтметр. Вказує напруга електричного струму в бортовій системі автомобіля «Крайслер» горьковского виробництва.
2. Одометр. Прилад, що показує загальний пробіг.
3. Спідометр. Показує швидкість руху.
4. Покажчик рівня палива в баку. На екрані намальовані кілька позначок: 0 - порожній, 1/2 - половина, 1 - повний.
5. Покажчик тиску масла в системі змащення двигуна. Призначений для оцінки технічного стану двигуна.
6. Термометр антифризу (тосола). Призначений для оцінки температурного режиму двигуна.
7. Лічильник добового пробігу автомобіля ГАЗ 31105. Щоб обнулити лічильник, досить натиснути на розташовану поруч з ним кнопку.
8. Тахометр. Показує частоту обертання колінчастого вала.

Додаткові лампочки, розташовані на комбінації приладів:

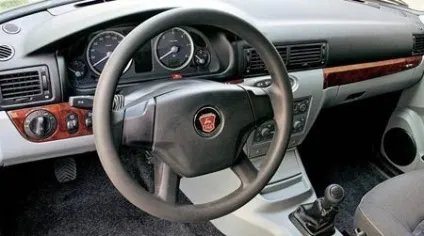

Зовнішній вигляд приладової панелі в Волзі 31105

1. Лампочка контролю системою управління двигуном.
2. ABS, лампочка, що сигналізує про неполадки гальмівної системи.
3. STOP - в тому випадку, якщо загоряється комбінація цього світлового табло з однієї з лампочок, що сигналізують про неполадки в автомобілі. У цьому випадку рух необхідно припинити до усунення причин.
4. Лампочка, що сигналізує про включення лівого покажчика повороту. Спрацьовує в один час з поворотником. При несправності проводки або ліхтаря лампочка моргає в два рази частіше.
5. Лампочка, що сигналізує про низький рівень охолоджувальної рідини. Спрацьовує в разі падіння рівня нижче допустимого.
6. Лампочка, що сигналізує включення гальма стоянки (ручника). Спрацьовує при піднятому ручнику і включеному запалюванні.

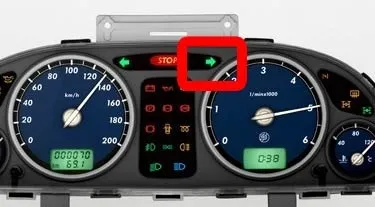

7. Лампочка, що сигналізує включення правого покажчика повороту.

   Спрацьовує в один час з поворотником. При несправності проводки або ліхтаря лампочка моргає в два рази частіше.
8. Лампочка, яка контролює непристебнуті ремені безпеки водія або пасажирів ГАЗ 31105.
9. Лампочка, що сигналізує низький тиск масла в системі змащення двигуна.
   Лампочка, що сигналізує про низький рівень палива в баку. Горить при обсязі палива в баку не більше 8 л.
10. Лампочка, що сигналізує включення підігріву сидінь.
11. Лампочка, що сигналізує включення габаритних вогнів.
12. Лампочка, що сигналізує перегрів охолоджуючої рідини. Спрацьовує при нагріванні охолоджуючої рідини вище допустимої норми.

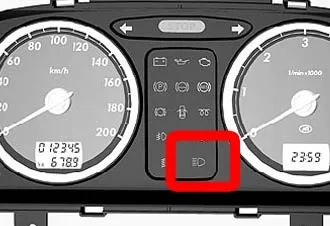

13. Лампочка, що сигналізує включення ближнього світла фар. Спрацьовує при включенні ближнього світла.
14. Лампочка, що сигналізує включення дальнього світла фар. Спрацьовує при включенні ближнього світла.

15. Лампочка, що сигналізує критичний розряд акумуляторної батареї. При запуску запалювання спрацьовує і гасне після того, як автомобіль газ 31105 з двигуном «Крайслер» нижегородської збірки заведеться.

На торпеді автомобіля розташовані шість перемикачів, які використовуються по різному призначенню:

• кнопка включення аварійної сигналізації;
• кнопка обігріву заднього вітрового скла;
• кнопка обігріву бічних стекол;
• кнопка включення кондиціонера;
• кнопка включення протитуманних фар;
• кнопка включення денних ходових вогнів.

Хочеться нагадати, що підключення і функціональність кожної кнопки залежить комплектації автомобіля. У дешевих варіантах виконання замість кнопок стоять заглушки.

Встановити ці клавіші і відповідні прилади можна самостійно або звернутися на СТО, але слід враховувати, що на різних станціях ціна на роботи може відрізнятися в кілька разів.

Варто сказати, що під поруч клавішних вимикачів розташовується блок управління обігрівача, а зверху них - дефлектори.
Важливо! Комплектація панелі контрольними приладами і світловими індикаторами залежить від комплектації автомобіля.

Зняття і установка

Зняття і зворотний установку приладового щитка на Волзі-31105 «Крайслер» рекомендується виконувати вдвох. Для цього знадобляться торцевий ключ на 10, головки на 8 і 12, хрестова викрутка і плоскогубці. Схема дій:

1. Зняти мінусовій провід з акумуляторної батареї.
2. З обох сторін зняти обшивку передньої стійки (для цього потрібно вивернути три гвинти, якими вона закріплена).
3. Підчепити викруткою і витягнути на себе надставку.
4. Декоративну табличку «Волга» зрушити в сторону і за отвір видалити кришку блоків запобіжників.
5. Блок кріпиться на двох гвинтах, вони відвертаються, штекерні роз'єми помічаються і від'єднуються.

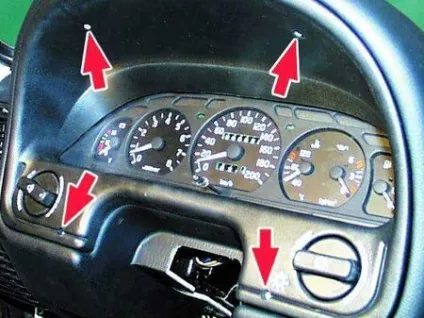

Кріплення приладовій панелі

Вийняти і від'єднати магнітолу.

Відвернути два нижніх, а потім два верхніх гвинти кріплення попільнички до панелі.

Видалити попільничку з ніші. Вивільнені роз'єми від'єднати.

Послабити три гвинта і потягнути нижню полицю на себе.

Відвернути два гвинти і вийняти ящик рукавички.

Два роз'єму освітлення ящика роз'єднати.

Видалити два кожуха рульової колонки і підсилювач приладової панелі. Болти кріплення колонки вивернути і опустити на водійське сидіння.

Зняти комбінацію приладів.

Послабити трос замка капота в моторному відсіку. Роз'єднати поворотну пружину і вивернути два болти утримують ручку замка капота.

Сунувши руку в отвір, в якому знаходилася попільничка, відвернути дві гайки кріплення блоку до рами.

Відвернути три гвинти кріплення оббивки в ногах водія і пасажира і видалити її.

Відвернути чотири болта кріплення блоку до рами.

Зрушити так, щоб можна було роз'єднати джгути проводів і патрубки повітроводів.

Зняття блоку управління проводимо удвох з напарником. Для цього доведеться трохи потягнути її на себе. У ущільнювачів отворах вона проходить дуже туго.

Дуже багато автолюбителів встановлюють на свій автомобіль панель приладів нового зразка, яка має ще більшу кількість індикаторів і виглядає цікавіше за свою попередницю. Другий варіант поліпшення внутрішнього простору автомобіля - це самостійний тюнінг старої.
Тюнінг газ 31105 можна розділити на два класи:

1. Функціональний. У цьому випадку мається на увазі заміна приладів або додавання нового, який не був встановлений виробником. Може змінитися вся комбінація приладів або один-два додаткових датчика, наприклад, годинник або термометр.
2. Естетичний. Такий тюнінг має на увазі зміну або поліпшення блоку керування автомобілем, а також створення більш свіжого вигляду панелі.

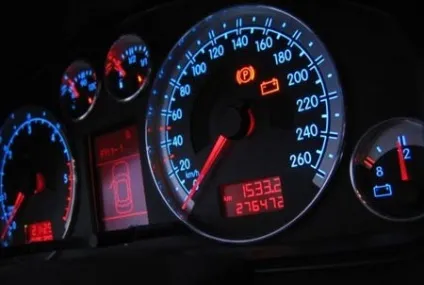

Приклад тюнінга приладової панелі ГАЗ 31105

Одними з найпоширеніших варіантів зміни дизайну без великих фінансових витрат, можна назвати наступні дії:

• Заміна шкал приладів. В цьому випадку змінюється не тільки підсвічування, але і шкала всіх приладів. У спеціалізованих магазинах можна знайти готову шкалу приладів для даної моделі автомобіля. Перш ніж встановлювати її на місце, рекомендується перевірити на якість пофарбованої поверхні. Для цього потрібно потримати її на деякій відстані від лампочки, при цьому просвічувати повинні тільки відповідні ризики і написи;

• Установка світлодіодної стрічки. В цьому випадку можна купити друковану плату і самостійно встановити світлодіоди. Другий варіант тюнінгу - вставити під шкалу відрізок стрічки потрібної довжини;
• Додати індивідуальності можна, пофарбувавши стрілки і кільця, які розташовуються по краю приладів. Рекомендується застосовувати для цього глянсову фарбу в балончиках.

Порада! Не використовуйте для цих цілей лак для нігтів. Шар лаку не ляже рівномірно і буде помітний.

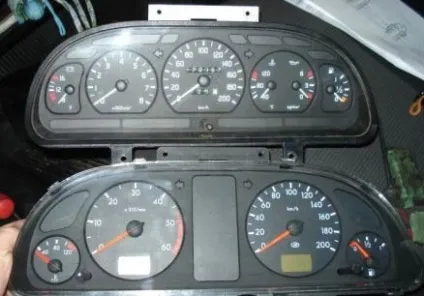

Заміна панелі приладів старого зразка на нову

Дуже частий питання власників автомобіля ГАЗ «Крайслер» - це заміна старого блоку управління на панель нового зразка. Це додасть салону автомобіля трохи більше індивідуальності, тим більше що ціна рестайлінгової торпеди не так вже й велика. Ну а установку можна виконати своїми руками.

При підключенні через стандартні наявні роз'єми горять тільки лампочки низького рівня гальмівної рідини, рівня масла і гальма стоянки.

При включенні світла фар рідкокристалічний дисплей гасне. Для вирішення проблеми потрібно схема проводки, але є заковика - виробник змінив нумерацію деяких контактів. Тому нова панель підключається наступним чином:

• роз'єм з маркуванням ХР4 залишається без змін;

• роз'єм з маркуванням ХР3 - з нього кидається перемичка на мінус від першого контакту, таким чином, відключається індикатор ABS;
• роз'єм з маркуванням ХР2 - підключається постійний плюс від акумулятора, але краще протягнути додатковий провід на щиток запобіжників;
• з контакту № 10 робиться перемичка на контакт № 12, тепер підсвічування дисплея Не погасне при включенні габаритів;
• роз'єм з маркуванням ХР1 залишається без змін.

Різні варіанти приладової панелі для Волги 31105

Панель керування автомобілем є одним з перших елементів, на який звертається увага при посадці в водійське крісло. Тому тримайте її в чистоті і стежте за кількістю і затягуванням гвинтів, за допомогою яких вона закріплена. При ослабленні пластик, якого б якості він не був, почне поскрипувати.
