Пайка флюсом

У цій статті ми розглянемо флюси. які типи бувають, з якою метою застосовуються. Саме від них залежить якість і надійність пайки, а іноді бувають ситуації, коли припаяти метал без флюсу взагалі не вийде (наприклад алюміній). З тих флюсів, що застосовуються при пайку радіодеталей, найпоширеніший, і звичайно ж всім відомий флюс - це каніфоль.

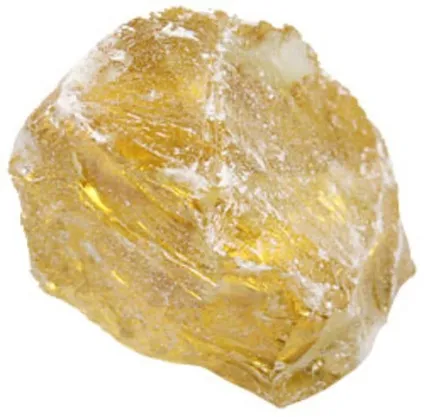

Каніфоль є звичайною смолу, після перегонки, жовтого або оранжевого кольору, взяту від хвойних дерев. За радянських часів тим, хто не міг придбати з якихось причин каніфоль в магазині, пропонувалося набрати в лісі смоли від хвойних дерев і розігрів її в металевій ємності на малому вогні, не допускаючи запалення, розлити по сірникових коробках або пластмасовим баночках. Цією смолою можна було користуватися для пайки. Флюси служать для видалення оксидної плівки з поверхні паяемой деталі. Паяють паяльниками типу ЕПСН таким чином: маку розігріте жало паяльника в каніфоль, набирають трохи припою на жало і переносять цей припой до місця пайки. Якщо флюс рідкий його наносять за допомогою пензлика, якщо флюс пастоподібний, то його наносять паличкою, або якщо він в шприці, то видавлюють потрібну кількість на місце пайки.

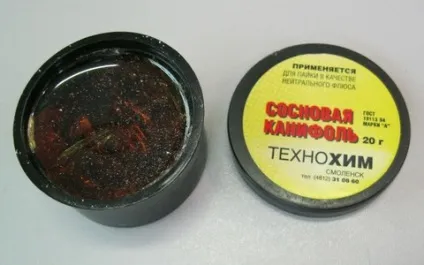

Каніфоль в баночці

На фото вище зображено баночка каніфолі, що продається в магазинах, яка напевно була подібним способом розлита в рідкому вигляді. Флюси діляться на два типи: активні і нейтральні. У продажу в магазинах каніфоль зустрічається не тільки в твердому вигляді, але і у вигляді спеціального каніфоль - гелю в шприці.

Каніфоль гель нейтральний

За заявами виробників каніфоль - гель підходить і для пайки SMD деталей.

Каніфоль гель активний

Обидва типи флюсів, і активні і нейтральні необхідно змивати після пайки з плати. Якщо на платі залишаться сліди нейтрального флюсу, пристрій можливо і буде працювати нормально, тут все залежить від електропровідності флюсу.

Пензлик для змивання слідів флюсу з плат

На малюнку показана пензлик для змивання слідів флюсу з плат. Якщо не змити залишки активного флюсу, після пайки з його допомогою, на платі залишаються сліди активних солей і інших небезпечних речовин, які з часом можуть пошкодити пайку, або припаяний провід. А взагалі, рекомендую після того, як Попая, коли є можливість промивати місце пайки за допомогою пензлика змоченою в технічному спирті або ацетоні.

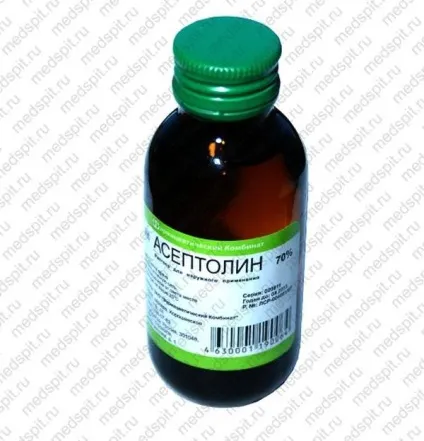

Останнім часом промиваю плати замість спирту Асептоліном, (просто тому, що він вже куплений), рідиною, яка продається в аптеках. Відмінний результат і коштує недорого. Містить 92.5% етилового спирту і коштує всього 30 рублів за 100 мілілітрів. Пляшечки вистачає надовго. Існує і широко застосовується флюс на основі каніфолі і спирту. Який так і називається спирто-каніфольного флюс, або скорочено СКФ.

Спирто каніфольного флюс

Часто користуюся таким, як на фото вище. Такий флюс можна легко приготувати самому, достатньо розтерти каніфоль в порошок, засипати в ємність, в якій він буде зберігатися, і залити технічним спиртом. Співвідношення каніфолі і спирту повинно бути 3 до 5. Після чекаємо один - два дні, поки розчиниться каніфоль в спирті, і можна користуватися.

Ємності для зберігання СКФ

На фото вище зображено дві ємності для зберігання флюсу, якими користуюся при паянні. Зручним у використанні, як ємність під флюс, виявилася пляшка з-під лаку для нігтів, так як вона йде відразу з пензликом. Попередньо, перед використанням, пляшечку потрібно промити від слідів лаку ацетоном або розчинником. За допомогою спирто-каніфольного флюсу можна паяти в тих місцях, де з каніфоллю просто не підлізти. Або ті поверхні, які каніфоль »не бере". Наприклад, за допомогою СКФ можна припаяти дроти до висновків батарейок, до нікельованої поверхні. Звичайно, паяемую поверхню, перед цим потрібно буде механічним способом зачистити. Також за допомогою спирто-каніфольного флюсу відмінно лудяться дроги на протравлених платах гарячим способом. Для цього покриваємо доріжки на платі СКФ, флюс наносимо пензликом.

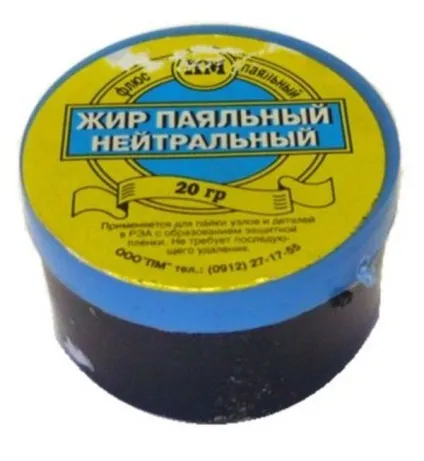

Жир паяльний нейтральний

До умовно нейтральним флюсів відноситься нейтральнийпаяльний жир. фото наведено вище. Але його все одно рекомендують змивати з плати після пайки. Продається в таких же баночках і активний паяльний жир.

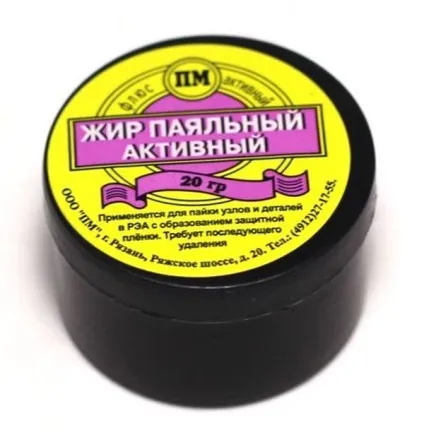

Жир паяльний активний

Багатьом подобається у використанні флюс ЛТИ-120. який також необхідно змивати, тому що при його використанні на платах з цифровими пристроями, іноді спостерігається нестабільна робота.

Фото флюс ЛТИ-120

Для пайки корпусів пристроїв з жерсті і інших подібних матеріалів користуються паяльною кислотою. Паяльна кислота це теж флюс, дуже активний, набагато сильніший ніж СКФ, але паяти їм радіодеталі не можна! Якщо кислотою паяти радіодеталі на платі, на вигляд пайка буде міцною і надійною, але те місце на платі, куди потрапила кислота з часом неодмінно роз'їсть. Кислота, до того ж, має високу електропровідність. Фото пляшечки з кислотою:

Фото кислота паяльна

Є спеціальні флюси для пайки сталі і навіть алюмінію. Вони відносяться до сильно активним флюсу, і користуватися для пайки радіодеталей ними також не можна. Взагалі, радіодеталі краще паяти, тільки нейтральними флюсами, тим же СКФ. Один з флюсів для пайки нержавіючої сталі та алюмінію зображений на фото нижче:

Флюс для пайки алюмінію

За радянських часів, коли багато флюси були дефіцитом, як активного флюсу для паяння користувалися таблетками ацетилсаліцилової кислоти або, кажучи по іншому, аспірину. При цьому висновок або деталь, на яку потрібно було нанести флюс, клали на таблетку, і прогрівали паяльником. Запах при цьому був, за розповідями користувалися, м'яко кажучи, не з приємних, до того ж шкідливий для здоров'я.

Флюс з аспірину

Також сильним активним флюсом є харчова лимонна кислота. Багато застосовували її для того, щоб залудити зіпсоване необгораемое жало паяльника. Таке жало довговічне в застосуванні, якщо його сильно не перегрівати.

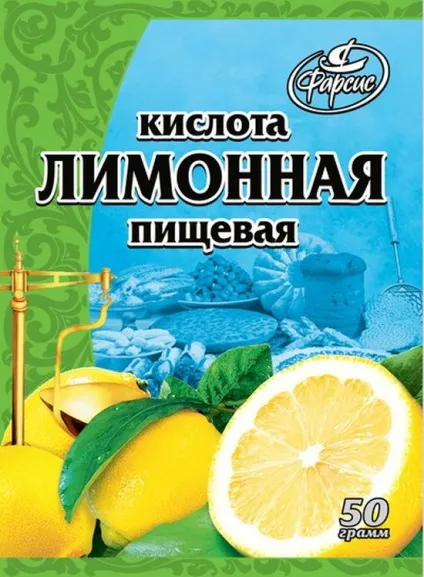

Лимонна кислота харчова як флюс

Але якщо паяльну станцію або паяльник з регулятором залишити надовго включеним при температурі жала 480 градусів (максимумі), жало втрачає свої властивості і припій до нього перестає прилипати. В такому випадку, використовуючи лимонну кислоту як флюс, ми зможемо залудити зіпсоване жало паяльника. Після залуження жало потрібно добре промити. Взагалі, після будь-яких флюсів. які створені не на основі каніфолі, необхідно промивати плату після пайки. Існують спеціальні безотмивочние флюси для пайки SMD деталей.

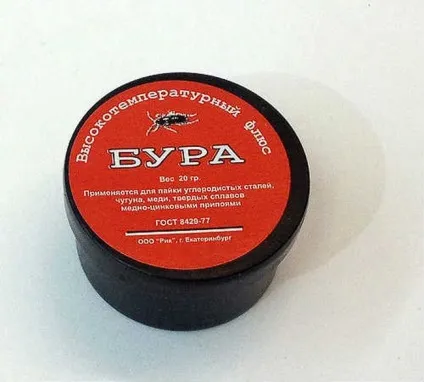

Для пайки стали і чавуну також користуються флюсом під назвою Бура.
