Поліпропіленові труби завдяки своїй невеликій вартості і простоті з'єднання використовуються багатьма господарями при монтажі водопроводу в квартирі або будинку. Існує безліч пристосувань для пайки труб, але не всім вони по кишені, тому я виготовив паяльник зі старого електропраски.

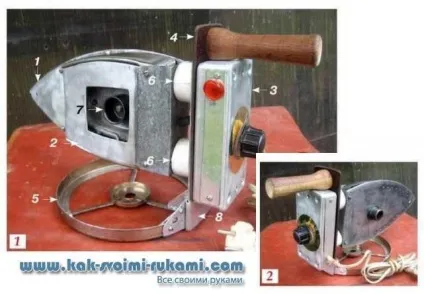

На «підошву» від праски (ТЕН) (фото 1, п. 1) в заздалегідь просвердлений отвір за допомогою болта з двох сторін закріпив нагрівальний елемент для зовнішнього (7) і внутрішнього (див. Фото 2) діаметрів труб. Теплоизолирующий кожух (фото 1, п. 2) і модуль регулятора температури (3), закріплені на текстолітової пластині (4), з'єднав з ТЕН і встановив на підставку (5). Між кожухом і пластиною розмістив фторопластові ізолятори (6)

Алюмінієва підставка надійно утримує конструкцію, а виступаюча частина текстолітової пластини вільно вставляється в її паз (8) і легко виймається, що дозволяє зручно зберігати пристосування. Дерев'яну ручку прикріпив саморізами до текстоліту. Модуль регулятора температури зібрав за схемою ...

При монтажі водопроводу включаю паяльник, виставляю потрібну температуру. У нагрівальний елемент з двох сторін вставляю труби d 25 мм не більше ніж на 5 сек. виймаю і споюють їх разом, поєднуючи розігріті кінці.

Схема саморобної паяльника для пластикових труб

1. Змінний 500 кОм (R 1)

2. Резистор 4,7кОм0,5 w (R2)

3. Резистор 1 мОм, 0,25 w (R3)

4. Динистор DB-3 (VS 1)

5. Симистор ТС 25-4 (VS 2)

6. теплоелектронагрівачів 1000w (T3H)

7. Конденсатор 0,1 мкф, 400 v (C 1)

8. Неонова лампа HL 1 (індикатор мережі)

Регулятор температури змонтований в алюмінієвому корпусі розміром 130x60x90 мм на платі з фольгованого склотекстоліти. Ручка управління виведена назовні і має ділення. При включенні приладу горить червона лампа.
