Паяльник для мікросхем
За родом діяльності мені часто доводиться паяти велика кількість невеликих електронних плат і мікросхем, я випробував кілька варіантів фірмових паяльників, але всі вони були досить грубуваті для дрібної пайки.
Найвдалішим варіантом виявився саморобний паяльник зроблений з резистора. Він надійний, простий у виготовленні і зручний в роботі.
З його допомогою легко припаиваются мікросхеми з кроком між висновками 0.5 мм і менше.
Для того щоб виготовити паяльник для мікросхем Вам знадобляться:
- Радянський резистор МЛТ (потужністю від 0.5 до 2-х Ватт) і опором 5-10 Ом;
- Невеликий шматочок двостороннього текстоліту (приблизно 3 × 1 см);
- Відрізок сталевого дроту (діаметр
0.8 мм);
Мідний дріт (діаметр
1 мм), буде використовуватися для жала паяльника;
Непотрібна кулькова ручка для виготовлення корпусу;
В першу чергу необхідно виготовити нагрівальний елемент. Потрібно зняти лак і фарбу з резистора, можна зробити це за допомогою ножа і наждачного паперу. Щоб її було легше знімати - резистор можна злегка нагріти.
Після того, як ви знімете фарбу з резистора - потрібно буде відрізати один з його висновків. Друга ніжка резистора одночасно буде утримувати його в корпусі ручки і служити тоководов. У тому місці, де був висновок резистора потрібно просвердлити отвір міліметровим свердлом. В середині корпусу резистора вже є отвір з приблизно таким-же діаметром, в ньому і буде закріплено жало паяльника.
Зверніть увагу: Таке отвір є тільки у вітчизняних резисторах, в імпортних такого немає.
Тепер потрібно раззенковать отвір свердлом товстіший, для того щоб жало не стосувалося чашечки резистора. Також в передній чашечці необхідно зробити пропил для того щоб потім закріпити другий тоководов. Крім своєї основної функції - проводити електричний струм, він буде утримувати нагрівальний елемент. Я зробив його з пружинки, взятої з металевого джека.
Потрібно врахувати наступне:
- Він повинен добре лудіться;
- Кільце має вдягатися на резистор з невеликим зусиллям.
Виготовив ось таку плату з текстоліту (двостороннього). Передня частина (більш широка) потрібна для припаювання висновків резистора. Середня - для того щоб закріпити плату в корпусі ручки. Найвужча - для припаювання проводів.
Приступаємо до збірки всього воєдино. Одягаємо зволікання на резистор в тому місці де ми робили пропив і припаюємо її. Це потрібно для гарного електричного контакту.
Паяємо тоководов до друкованої плати. Жало виготовляється з мідного дроту. Перед тим як встановити його, вставте невеликий шматочок слюди або кераміки в отвір, для того щоб торець жала не торкався задньої чашечки.
Для живильних проводів я використовував провід МГТФ, на відміну від інших, він не плавиться якщо його випадково зачепити паяльником. Для харчування використовується регульований блок живлення 15 Вольт, 1 Ампер. Робоча напруга близько 6-ти Вольт (опір резистора 8 Ом). Техніка пайки таким паяльником для мікросхем нічим не відрізняється від звичайного - припій, каніфоль, його жало також необхідно міняти і зачищати.

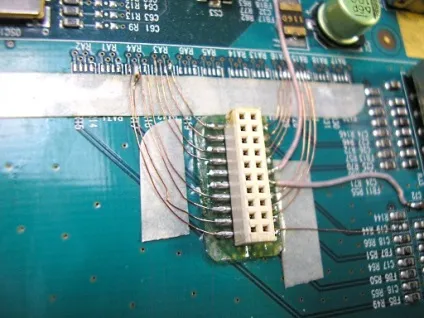

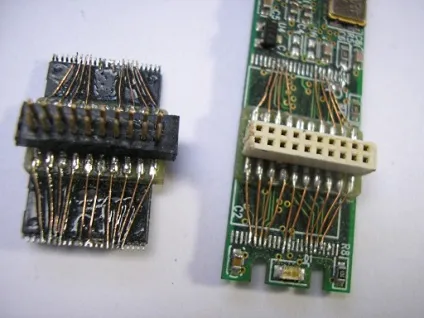

Ось наприклад, розбирався з інтерфейсом NAND і було необхідно припаяти флеш-пам'ять через роз'єм. Паяльник для мікросхем відмінно впорався зі своїм завданням.
