Гіпсоволокнисті листи (ГВЛ) - це чудовий будівельний і обробний матеріал, який знайшов широке застосування в сучасних технологіях обробки, ремонту та зведення стінових перегородок, підвісних стель і підлог. Ми розповімо, як побудувати перегородку з гіпсокартону і що собою представляє обробка стін ГВЛ своїми руками.

Перегородки з гіпсокартону - це швидко і надійно.

Будівництво перегородки

Структура і склад

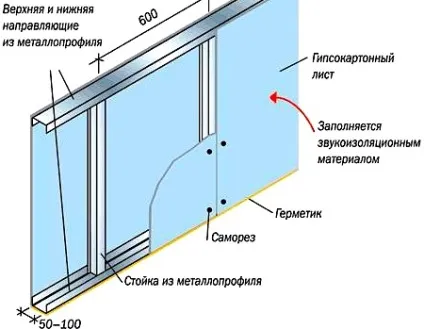

Структурна схема стіни з листів ГВЛ.

Перед початком робіт слід визначити, з яких елементів складатиметься наша перегородка.

Структура і склад гіпсокартонної стіни:

1. Каркас з металевого оцинкованого профілю. Включає такі елементи: профіль стієчний (ПС) для вертикальних деталей каркаса і профіль направляючий (ПН) - для горизонтальних примикань стіни до стелі й підлоги;
2. Звукоізолюючий наповнювач. На цій посаді зазвичай використовують негорючий пінополістирол або плити мінеральної вати (скловати);
3. Обшивка каркаса двостороння. Виконується гіпсоволокнистими листами (ГВЛ) шляхом фіксації їх до стійок каркаса саморізами по обидва боки конструкції;
4. Заповнення швів і стиків. Для цих цілей використовують швидкотверднучі шпаклівки для швів типу KnaufFugenfullerілі KnaufUniflot, а також механо стрічку зі скловолокна, яку в народі називають «серпянка»;
5. Вирівнююча шпаклівка поверхні стіни. Необхідна для створення рівної площини на поверхні конструкції, виконується за допомогою гіпсової шпаклівки і шпателя шляхом нанесення розчину на стіни тонким рівномірним шаром;
6. Фінішна шпаклівка. Необхідна в тому випадку, якщо планується фарбування стін. Виконується будь фінішної гіпсової сумішшю, яку наносять тонким шаром, а після висихання шліфують теркою з абразивним покриттям або наждачним тканиною;
7. Фінішна обробка. Це можуть бути шпалери, панелі, декоративні штукатурки і інші облицювальні покриття. В цьому випадку фінішну шпаклівку не виробляють.

На фото видно структурні елементи стіни з ГВЛ.

Для спорудження каркаса використовують такі елементи: профілі ПС і ПН. Вони бувають різних розмірів:

Як бачимо, в різних марках профілів змінюється тільки розмір сторони a, сторона b при цьому залишається незмінною. Тому при покупці набору профільних елементів переконайтеся, що розмір a у стоєчних і направляючих рейок однаковий, інакше їх спільний монтаж буде неможливий.

Залежно від висоти конструкції використовують різні за розміром профілі (вказано розмір сторони a, мм):

• До 3-х метрів - 65;
• Від 3-х до 4.5 метрів - 75;
• Понад 4.5 метрів - 100.

Максимальна висота перегородок, які можливо побудувати за даною технологією - 5 метрів. В роботі також можуть бути використані допоміжні профілі з розміром сторони a = 50 мм для монтажу горизонтальних перемичок, обрамлення отворів і т.д.

В якості звукоізоляції можна застосовувати пінополістирольні плити з антипіреном товщиною від 50 мм, а також плити мінеральної вати товщиною 50 - 100 мм. Цими виробами заповнюють проміжок між обшивками каркаса.

Звукоізоляція заповнює внутрішній простір майбутньої стіни.

Для різання листів ГВЛ використовують будівельний ніж (для поздовжніх і поперечних прямих розрізів), ножівку для ГВЛ (для вирізання прямокутних отворів) і дриль з круговою пилкою (для вирізання круглих отворів діаметром до 80 мм).

Важливо! Перед монтажем листи необхідно потримати в тому приміщенні, де плануються роботи, не менше 4-х діб для того, щоб вони придбали таку ж вологість.

збірка каркаса

На першому етапі робіт виробляють складання каркаса.

Інструкція по збірці металевого каркаса проста і зрозуміла:

1. За допомогою крейдованого шнура на підлозі відбиваємо лінію перегородки згідно з проектом. Лінія повинна бути строго перпендикулярна протилежним стін. Потім за допомогою схилу переносимо розмітку на стіни і стеля;

1. Беремо ПН і вирізаємо по довжині лінії на підлозі два відрізки, обклеюємо їх ущільнювальної стрічкою і фіксуємо уздовж підлоги і стелі за допомогою дюбелів BS-K 8х50 мм і оцинкованих шурупів 4.2х51 мм з кроком 50 см, але не менше 3-х на один відрізок профілю. Стежимо, щоб деталі розташувалися точно по розмітці;

Монтуємо направляючі до підлоги і стелі.

1. Беремо ПС і вирізаємо два відрізки по висоті кімнати мінус 5 - 10 мм, які оклеиваем ущільнювальної стрічкою і фіксуємо уздовж стін між напрямними. Крок установки шурупів - 100 см, але не менше 3-х на один відрізок рейки;

Монтуємо вертикальні стійки.

1. Далі виставляємо ПС по сторонам дверного отвору, які підсилюємо дерев'яними брусками, вставленими всередину профілю. Для роботи використовуємо схил або рівень, деталі з'єднуємо з допомогою спеціальних кріплень в конструкції профілю або оцинкованих саморізів 4.2х14 мм.

Отвір підсилюємо брусом.

1. Верхню межу дверного отвору робимо з відрізка ПН, який підсилюємо вертикальним ригелем (або двома) з ПС, встановленим між ним і стельовим напрямних;

Продовжуємо формування отвору.

1. Встановлюємо ПС з кроком 402 мм по всій перегородці, крім дверного отвору. Дотримуємося вертикальність, якщо передбачуване місце стику листів не потрапило на ПС, тоді в цьому місці ставимо додаткових профіль.

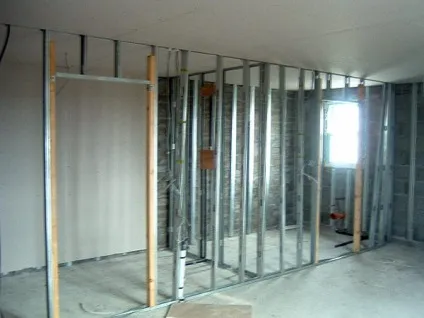

Монтуємо інші стійки.

Профілі з'єднуємо шурупами після того, як ПС вставлений в ПН:

З'єднання різних профілів між собою.

Обшивка і звукоізоляція

На каркас монтують обшивку.

Після закінчення складання каркаса його слід обшити листами ГВЛ. Для цього слід виконати розкроювання листів і вирізати необхідні частини. Якщо вертикальний розмір листа не перекриває висоту конструкції, тоді в місці стиковки слід встановити горизонтальні перемички з ПН меншого розміру, або вирізати в нормальному профілі отвори для стикування.

Для стикування листів по висоті роблять горизонтальні перемички.

Листи кріплять до каркаса саморізами двухзаходная з самозенкующей головкою розміром 3.9х30 мм з кроком 30 см на відстані 12 мм від краю гіпсового листа. Довжина шурупа повинна дозволяти йому заходити в профіль на 1 см. Між листами і огороджувальними конструкціями залишають зазор 10 мм, між сусідніми листами - 5 мм.

Листи прикручують шуруповертом.

Кріплення виробляють від кута в двох перпендикулярних напрямках: вертикальному і горизонтальному:

Порядок фіксації шурупів.

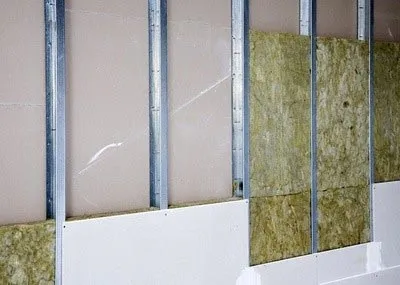

Після обшивки одного боку, конструкцію заповнюють листами мінеральної вати, вставляючи їх між стійками так, щоб вони ними злегка стискалися і не падали. Потім виконують обшивку іншого боку перегородки, тим самим закриваючи звукоізоляційний шар.

Важливо! Стиковка листів (горизонтальна або вертикальна) проводиться тільки на профілі. Якщо в місці з'єднання сусідніх ГВЛ профіль відсутня, його необхідно додати.

Обробка стін

ГВЛ-обробка - кращий спосіб зробити рівні чисті стіни.

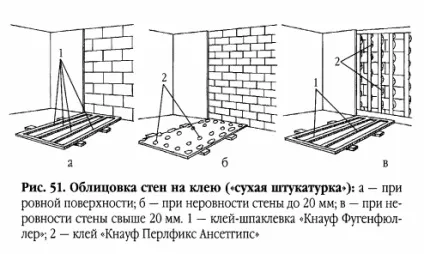

Для обробки і вирівнювання стін ГВЛ наклеюють на їх поверхню за допомогою шпаклівки або клею. Якщо нерівності на стінах перевищують 20 мм, тоді попередньо на стіну наклеюють смужки з гіпсу шириною 100 мм, до яких потім приклеюють листи за допомогою шпаклівки:

Облицювання стіни за допомогою ГВЛ.

Тут також як і в випадку з перегородкою попередньо розмічають і розкроюють листи, які потім наклеюють на стіни, створюючи максимально рівну поверхню. Якщо вас не лякає більш висока ціна, використовуйте водостійкі вироби.

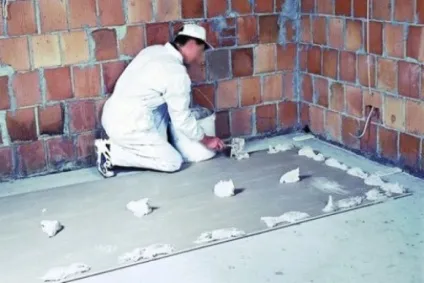

Клей наносять точково і притискають деталь до стіни.

Важливо! Не забудьте заздалегідь вирізати отвори для розеток і вимикачів. Це легко зробити за допомогою електродрилі з круговою пилкою.

Між листами витримуємо стандартний зазор 5 мм (для ГВЛ) або 1 мм (для ГКЛ), який потім буде заповнений шпаклівкою.

Якщо стіни занадто криві, або потрібно їх внутрішнє утеплення, застосовують каркасний метод обробки. Для цього стіна попередньо вирівнюється конструкцією з ПС і ПН, які фіксують до поверхні дюбелями або кронштейнами.

До стіни кріплять каркас з профілю.

Крок стійок і принцип складання каркаса той же, що і при спорудженні перегородки, тільки тут кожна стійка і горизонтальна деталь кріпляться до стіни в трьох місцях.

При нормальній висоті стін досить тільки ПС-профілів.

Після складання каркаса його зашивають гіпсокартоном подібно обшивці каркаса з попередньої глави. Простір між стіною і обшивкою можна наповнити ізоляцією.

Стіни зашивають гіпсовими листами, фіксуючи їх до каркаса саморізами.

Важливо! Уздовж кромки листа в місці відрізу роблять фаску на третину товщини листа під кутом 24.5 градуса.

фінішна обробка

Так виглядають стіни після обробки ГВЛ.

Після монтажу покриття стики між листами заповнюють шпаклівкою для швів на ширину фаски. Потім в шпаклівку вдавлюють механо стрічку-серпянку, яку пригладжують зверху широким шпателем. Шов не повинен виділятися на поверхні стіни у вигляді виступу або западини.

Стики промащують шпаклівкою і зміцнюють спеціальною стрічкою.

Також докручують все шурупи так, щоб вони увійшли в поверхню гіпсу на глибину 0.5 - 1 мм. Прорив картонного покриття неприпустимий. Місця входу саморізів також замазують шпаклівкою.

Правильне розташування шурупа в листі.

Коли шви просохли, приступають до шпаклівки всієї стіни. Для цього гіпсову шпаклівку розводять з водою відповідно до інструкції виробника і наносять широким шпателем на стіну рівномірним тонким шаром (1 - 2 мм). Після висихання цього шару його доводять за допомогою терки і покривають шпалерами.

Стіни затягують тонким шаром шпаклівки.

Важливо! Якщо планується фарбування, тоді наносять подвійний шар шпаклівки, який ретельно шліфують дрібною теркою. Потім поверхню грунтують і фарбують.

Під фарбування стіну шліфують і усувають подряпини і вади.
