Основні види функціональних схем

Функціональні схеми проектів автоматизації представляють со-бій символічне зображення апаратів і агрегатів технологічними-ського процесу та трубопроводів, що з'єднують їх. На них устанав-ливаются зв'язку між технологічним обладнанням та елементами систем автоматизації. Функціональні схеми нескладних процесів виконують на одному аркуші, складні установки розбивають на окремих-ні вузли, для яких виконують схеми на окремих аркушах.

Зображення функціональної схеми на кресленні може бути раз-повернути, спрощеним або комбінованим.

При розгорнутому зображенні кожен пристрій, що входить в комплект системи, показують окремим графічним ізображе-

Мал. 129. Розгорнуте (а) і спрощене (б) зображення АСР на схе-ме (/ = варильний котел)

ням. Розглянемо функціональну схему АСР температури котла сульфітної варіння целюлози, структурна схема якої представ-лена на рис. 65. При розгорнутому зображенні (рис. 129, а) на схе-ме зображені вимірювальні перетворювачі температури і рас-ходу, два регулятора, що задають пристрої та сигнальні лампи.

Типові повторювані системи зазвичай показують укрупнений-ними вузлами в спрощеному зображенні (рис. 129, б). У цьому випадку схема говорить про те, що для регулювання температури в котлі застосована каскадна АСР, що складається з стабілізуючого регуляторної-тора витрати і коригуючого - температури. Так само ясно, що для автоматизації застосована пневматична апаратура.

Комбіноване зображення застосовують, коли поряд з прості-ми системами проектом передбачені складні розгалужені.

В цьому випадку основну масу систем зображують спрощено, а най-більш складні вузли - розгорнуто.

Як правило, на функціональній схемі приміщення перетворивши телей, щити операторів, диспетчера і т. П. Зображують у вигляді прямо-кутників, розташованих в нижній частині креслення (рис. 130). Комплекту апаратури, що утворює локальну систему, присвоюються-вают порядковий номер, а кожному елементу системи - буквений індекс (наприклад, а, б, в). Повне позначення елемента при такому

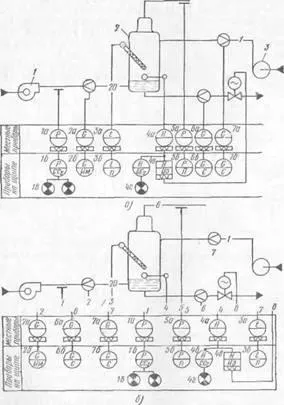

Мал. 130. Функціональна схема автоматизації (а) і приклад її виконання з розривом лінії зв'язку (б):

/ - нагнітач, 2 - абсорбер, 3 - насос

способі має вигляд 76, 5а і т. п. Іноді перед позначенням ставлять бук-ву п, наприклад п. 76. На з'єднувальних лініях між добірними пристроями і перетворювачами вказують значення вимірюваної або регульованої величини при нормальному технологічному ре-жимі

Розглянемо виконання функціональної схеми автоматизації вузла адсорбції (рис. 130, а) У адсорбер нагнітачем р про трубопро-воду газу 20 подають газову смссь, яка, пробульківая (Барби - Тіру) через рідину, надходить в головку апарату. Назустріч газовому потоку по трубопроводу / подають холодну воду, яка поглинає розчинні компоненти газової суміші. Інертні гази по трубопроводу 6 направляються на переробку, а рідка фаза в міру накопичення видаляється на склад рідких продуктів. Як видно з малюнка, проектом передбачено вимір витрат газу, води і продукту (позиції 2, 6 і 7) і контроль тиску ьоди після нагнися-тателя і в лінії інертних газів (позиції / і 5). Для вимірювання тим - ператури в зоні поглинання застосовані багатозонний термопреобраьо- Натела і вимірювальний комплект (позиція 3). Для регулювання сталості рівня застосована АСР рівня (позиція 4)

Як видно зі схеми, вимірювальні перетворювачі, перетворень-зующие значення фізичних величин в уніфікований електрич-ний сигнал, розташовані біля місць відборів, вторинні прилади регулятори і сигнальні пристрої - на щиті оператора Такий спосіб зображення застосовують для складання схем простих техно - логічних процесів.

Для дуже складних технологічних процесів застосовують сле-дме спосіб зображення функціональних схем. Щити, пульти і приміщення перетворювачів на кресленні не показують, а системи автоматизації зображують в спрощеному вигляді поруч з технологи-ного апаратом. Умовні зображення приладів або регуляторів поміщають в розрізі ліній, що з'єднують добірне пристрій і ис-виконавчими механізм (див. Рис. 129,6). При відомої простоті такої спосіб зображення має ряд недоліків, так як на кресленні відсутня інформація про повне елементному складі системи і його розташуванні в приміщеннях. В цьому випадку первинні і виконавець-ні пристрої нумерують цифрою, що відповідає порядковому номеру приладу і регулятора, і літерним індексом. Над основним найменуванням креслення зазвичай розташовують таблицю, куди включають нестандартні умовні позначення, прийняті при виконанні проекту. Над таблицею розташовують пояснювальні схему текстові написи, діаграми і т. П

На принципових електричних схемах все апарати (реле. Пускачі, перемикачі) зазвичай зображують в невключенном по-додатку Якщо за вихідне вибирають інше (наприклад, включене положення), то це спеціально обумовлюють на кресленні. Засоби автоматизації зображують на кресленнях за допомогою умовних гра-фических зображень так, що-б окремі елементи ланцюга б - л nu 0 чи зображені в послідовність

Мал. 131. Принципова електричні-ська схема управління двигунами насоса

ності, що відбиває їх роботу, а самі ланцюга розташовувалися по вертикалі один під одним.

Принципова електричні-кая схема управління (рис. 131). Розглянемо схему управління двигуном насоса, откачиваю-ного воду з ємності. Все еле-менти розглянутої схеми мають позиційні умовні позначення, які будують за смисловим принципом. Пристроїв присвоюється в позначенні буква, наприклад кнопках - К, а реле - Р. Друга і третя букви визначають функціональне призначення пристрою: КП - кнопка пуску, РУВ і РУН - відповідно реле верхнього і нижнього рівнів-ній і т. П.

Присвоєне пристрою позначення залишається постійним і для всіх його вузлів. Так, позначення магнітного пускача ПМ присвое-но на схемі і його блокувальні контакти. Якщо таких контактів мно-го, то перед позначенням ставлять порядковий номер вузла: ПМ, 2/7 УМ. Контакти, які наразі відключені розімкнуті, називаються замикаючими (РУВ, ПМ, КП), а замкнуті - розмикаючими (РУН, КТЗ, КС).

З'єднувальні дроти позначають арабськими цифрами, при цьому номери проводів, що мають спільну точку, однакові. Так, кнопка КС з'єднана з КП, РУВ і РУН проводами, позначеними цифрою

З огляду на викладене, легко прочитати принципову схему.

Магнітний пускач ПМ може бути збуджений при натисканні кнопки КП (ручне управління) або при порушенні реле верхнього рівня (на кресленні показаний тільки його замикає контакт РУВ). ПМ через розмикає контакт РУН і власний ПМ стане на блокування. Насос почне відкачувати воду. Вимкнеться насос при натисканні кнопки зупинки КС або при зниженні рівня рідини до нижньої межі (збудиться реле РУН). При перевантаженні двигуна насоса спрацьовує расцепитель теплового захисту, який розмикає кон-такт якого КТЗ включений в ланцюг збудження магнітного пуску-теля, і подача напруги на котушку ПМ буде припинена. Електричні схеми регуляторів і блоків, що представляють собою готові вироби, на кресленнях не показують, однак для пояснив-ня принципу роботи пристрою допускається зображати їх. Елект-рические дроти, що сполучають прилади та пристрої між собою, маркують арабськими цифрами.

Вимірювальний перетворювач МП діфтрансформаторной систе-ми підключений до клем 26,34 -36 вимірювального блоку проводами / -4, як показано на схемі. Блок РПІ з'єднаний з перемикачем управління ПУ, який в положенні А з'єднує контакти 2 і 4, 6 і 8, 10 і 12, подаючи вихідний сигнал регулятора на клеми 7-9 магнітного підсилювача МУ. Сигнал з виходу МУ подається на управ-ня реверсивним двигуном М виконавчого механізму МЕК. Перетворювач положення ДП подає сигнал, пропорційний переміщенню МЕК, на бруківку схему, зібрану на елементах R1 і R5 і Д1 Д4. Положення виконавчого механізму визначають міліамперметру тА. Для установки заданого значення регулюються-руемой величини служить задатчик ЗД, підключений до клем 28-30 вимірювального блоку І-III.

При повороті перемикача ПУ в положення Д замикаються кон-такти / і 3, 9 і 11 і на вхід МУ надходить напруга від ключа ді-станційного управління КУ. У положенні Б напруга надходить на клему 7 МУ, а в положенні М - на клему 9. При досягненні крайніх положень двигун відключається контактами кінцевих ви-вимикачів КВМ і КВБ.
