Основні робочі параметри одноківшових екскаваторів наступні: радіус різання Rр, радіус вивантаження Rв, висота вивантаження Hв, глибина різання Hр. Значення цих параметрів, як правило, залежать від розмірів робочого обладнання, його види та особливостей.

Радіус різання-це відстань від осі обертання екскаватора до зубів ковша при врізання його в грунт.

Радіус вивантаження - відстань від осі вра

щення до центра ваги ковша в момент вивантаження грунту.

Висота вивантаження - відстань від рівня стояння екскаватора до нижньої частини ковша в момент вивантаження грунту.

Глибина різання (копання) - найбільша глибина виїмки, яка може бути утворена екскаватором з однієї стоянки від поверхні грунту, що розробляється до дна забою. Для «прямих лопат» замість глибини різання існує максимально можлива висота копання.

У драглайнов і зворотних лопат всі параметри залежать від способу розробки ґрунту.

2. Ківш екскаватора-драглайн навішується на канатах на подовжену стрілу кранового типу. Закидаючи ківш в виїмку на відстань, що іноді перевищує довжину стріли, ківш заповнюють грунтом шляхом підтягування по поверхні землі до стріли. Потім ківш піднімають в горизонтальне положення і поворотом машини переміщують до місця розвантаження. Спорожняється ківш при ослабленні натягу тягового каната.

Застосовують наступні основні способи розробки грунту драглайнами:

- лобову (поздовжнє, торцеву) розробку застосовують для нешироких виїмок при дотриманні умов:

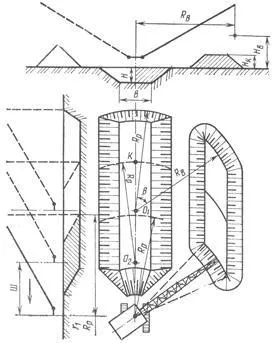

RВ ≥ А Нр ≥ Н Н в ≥ Нк b ≥ 1,5bк

При поздовжньої розробці оптимальний крок екскаватора складає Ш = 1/5 Lстрели.

- бічну (поперечну) проходку застосовують для широких виїмок при дотриманні умов:

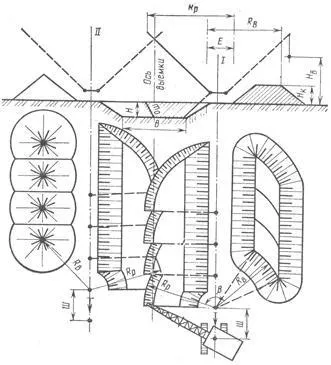

RР + RВ ≥ А1 Нр ≥ Н Н в ≥ Нк b ≥ 1,5lк

При поперечної розробці оптимальний крок екскаватора складає Ш = 1/3 Lстрели. Екскаватор розташовується в межах смуги Е.

Зворотна лопата - це відкритий знизу ківш з ріжучим переднім краєм, шарнірно з'єднаний з руків'ям, з'єднаної в свою чергу зі стрілою. У міру протягування тому ківш заповнюється грунтом. При вертикальному положенні рукояті ківш підводять до місця вивантаження і розвантажують шляхом підйому з перекиданням.

Ківш при наборі і вивантаженні грунту рухається по криволінійній траєкторії. Тому розрізняють для зворотних лопат по два значення робочих параметрів:

- радіус різання на рівні поверхні землі RР і при найбільшій глибині різання RР.п .;

- радіус вивантаження початковий RВ поч і кінцевий RВ кін;

- найбільша глибина копання НР.п. залежна від ширини виїмки. При ширині виїмки менше відстані між гусеницями в світлі - більше, і менше для широких виїмок;

- висота вивантаження початкова Нв. поч. і кінцева Нв. кін.

Розробка грунту здійснюється також лобовій або бічній проходкою.

3. Пряма лопата являє собою відкритий зверху ківш з ріжучим переднім краєм. Ківш шарнірно з'єднаний з руків'ям, яка, в свою чергу, шарнірно з'єднана зі стрілою машини і висувається вперед за допомогою напірного механізму. Конструкція екскаватора дозволяє йому копати нижче рівня своєї стоянки не більше ніж на 10 .20 см, нормативна продуктивність досягається при висоті забою не менше висоти напірного вала (1,3-5 м. В залежності від марки екскаватора і групи грунту).

Розробку грунту екскаватором «пряма лопата» виробляють лобовим і бічним забоями. Лобовий забій застосовують при розробці екскаватором грунту перед собою і відвантаження його на транспортні засоби, які подаються по дну забою або збоку по поверхні землі. При таких услових роботи кут повороту екскаватора в циклі досягає 140-1800, що різко знижує його продуктивність. Лобовий забій застосовується рідко (наприклад для пристрою пандуса в котлован, пионерной проходки).

Ширина забою поверху може бути:

- до 0,8 ... 1,5 Rр - при вузькому забої і подачі транспортного засобу ззаду екскаватора;

- до 1,5 .1,9 Rр - при нормальному забої і подачі транспортних засобів з двох сторін від екскаватора;

- до 2,5 Rр - При розширенні забої та рух екскаватора по зигзагу;

- до 3,5 Rр - При розширенні забої з триступінчатим переміщенням.

При вузьких вибоях самоскиди подають під завантаження з одного боку ззаду екскаватора, а при нормальних - по обидва боки від екскаватора поперемінно, що виключає простої екскаватора.

Ширину лобовій прямолінійною проходки В можна визначити за формулою:

і для зигзагоподібної

де R0 - оптимальний радіус різання екскаватора; Ш - крок екскаватора (приймається рівним 8 ... 75% довжини напірного ходу рукояті); Rс - радіус різання на рівні стоянки.

Більш ефективним є розробка грунту боковим забоєм (при В> 2 Rр). За цією схемою транспорт подається під навантаження збоку вироблення, що дає зменшення кута повороту екскаватора в робочому циклі до 70-900.

Ширина бічної проходки

Виїмки, глибина яких перевищує максимальну висоту забою для даного екскаватора, розробляють в кілька ярусів

4. Конструктивна (теоретична) продуктивність (м3 / год) за годину чистої роботи дорівнює:

де q - геометрична ємність ковша, м3; n '- число циклів в одиницю часу, хв-1.

Технічна продуктивність відповідає конкретним умовам роботи в забої:

де - коефіцієнт приведення ґрунту до первісної щільності; Кн - коефіцієнт наповнення ковшів (від Кн = 0,9 для 1 групи грунту до Кн = 0,44 для 5-6 груп); n - число циклів в хвилину в конкретних умовах забою. Визначається за формулою: n = 60 / t ц, де t ц - тривалість одного циклу, хв.

Експлуатаційної називається середня фактична продуктивність (м3 / ч) екскаватора при роботі в конкретних умовах з урахуванням неминучих простоїв

де Кв-коефіцієнт використання робочого часу машини (відношення часу чистої роботи до витраченому).

Нормативна продуктивність - це обсяг робіт, який повинен бути виконаний за допомогою машини за одиницю часу згідно збірників виробничих норм. Зазвичай відповідає експлуатаційної продуктивності. Співвідношення між продуктивністю екскаваторів і витратами машинного часу (по НДР) наступна:

П = од. вим. по ЕниР / Нмаш.
